Kugelrollen Sauber geführt, auch wenn es schmutzig wird

| Redakteur: Juliana Pfeiffer

Mit seinen Kugelrollen bietet Dr. Tretter Konstruktionselemente, mit denen sich auch schwere Lasten mühelos bewegen lassen.

Firmen zum Thema

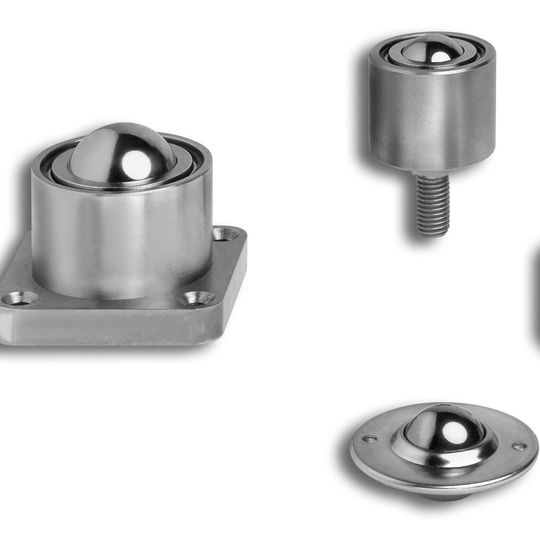

Kugelrollen sind bewährte Konstruktionselemente, die Dr. Tretter in verschiedenen Versionen anbietet. Damit lassen sich viele Anwendungsfälle abdecken.
Kugelrollen sind bewährte Konstruktionselemente, die Dr. Tretter in verschiedenen Versionen anbietet. Damit lassen sich viele Anwendungsfälle abdecken.
(Bild: Dr. Erich Tretter)

Die Kugelrollen bestehen aus einem Gehäuse mit einer gehärteten Kugelpfanne auf der sich viele kleine Tragkugeln abwälzen, die ihrerseits die große Laufkugel tragen. Gefertigt werden sie meistens aus Stahl, bei korrosiven Umgebungsbedingungen ist das Gehäuse beschichtet. Je nach Anforderung sind Kugelrollen mit Kunststoffkugel oder Kunststoffgehäusen erhältlich. Ebenfalls erhältlich sind gefederte Kugelrollen. Ausgelegt sind diese Maschinenelemente für Belastungen bis über 20 Kilonewton.

Anschläge manuell oder motorisiert einfach und schnell einstellen

Zudem bietet Dr. Tretter Laufrollenführungen an, die zum Beispiel in Abkant- oder Schwenkbiegemaschinen eingebaut werden. Die Laufwagen aus eloxiertem Aluminium sind mit vier Laufrollen ausgestattet. Um das Spiel einstellen zu können, sind zwei der Rollen exzentrisch gelagert. Auch die Schienen bestehen aus eloxiertem Aluminium, eingepresste Stahlwellen dienen als Führungselemente. Für alle Größen mit geschlossenem Laufwagen ist optional ein magnetisches Längenmesssystem erhältlich. Bei Größe 25 wird dies auch bei offenen Laufwagen angeboten, bei den anderen Größen ist das in Vorbereitung. Mit dem Längenmesssystem lassen sich bei Positionieraufgaben Anschläge manuell oder motorisiert einfach und schnell einstellen. Das System kann auch in schmutziger Umgebung eingesetzt werden. Die Wiederholgenauigkeit liegt je nach Auflösung zwischen +/- 1 bis 100 Mikrometer. Eine neue verbesserte Aussage- und Auswerteeinheit erleichtert dem Anwender die Handhabung. (jup)
