Gehäuse Robuste Handgehäuse für industrielle Kraft- und Vibrationsmessgeräte

Mobile Messgeräte für den industriellen Einsatz müssen präzise funktionieren, robust und leicht sowie einfach zu bedienen sein. Die Kraft- und Vibrationsmessgeräte von PCE Instruments sollen diese Kriterien erfüllen. Wie die Elektronikgehäuse von Bopla dazu beitragen, zeigen wir hier.

Firmen zum Thema

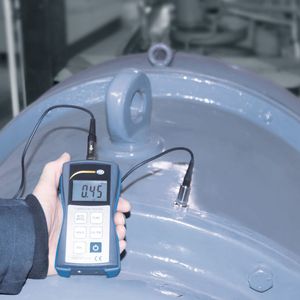

Das kompakte Vibrationsmessgerät von PCE emphielt sich zur schnellen Überprüfung von vibrierenden Teilen, Maschinen und Anlagen.
Das kompakte Vibrationsmessgerät von PCE emphielt sich zur schnellen Überprüfung von vibrierenden Teilen, Maschinen und Anlagen.
(Bild: Bopla)

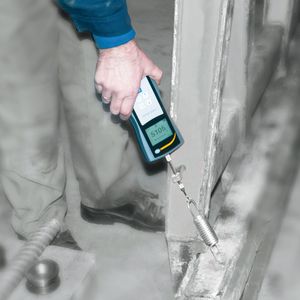

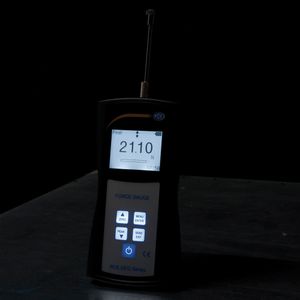

Für seine digitalen Kraftmessgeräte der Serie PCE-DFG und PCE-LFG entschied sich die PCE Produktions- und Entwicklungs GmbH für BOS-Streamline-Gehäuse von Bopla in graphitgrau mit durchgehender Folientastatur. Das Unternehmen ist eine 100-prozentigen Tochter der PCE Holding GmbH, zu der auch die Vertriebsgesellschaft PCE Deutschland GmbH gehört. Die Kraftmesser für die präzise Zug- und Druckkraftmessung bis 500 N und mit Auflösungen von 0,05 N bzw. 0,0005 N sind jeweils mit sechs verschiedenen Messspitzen ausgestattet und verfügen über eine R-232- sowie eine USB-Schnittstelle. Sie werden mit der passenden Messsoftware zur Datenauswertung geliefert. Der Kraftmesser misst 184 × 94 × 35 mm (L × B × H), wiegt rund 1 kg und eignet sich zur Qualitätskontrolle im Produktionsbereich, zur Warenein- und -ausgangskontrolle sowie bei der Entwicklung neuer Bauteile oder zur Prüfung sicherheitsrelevanter Bauteile. Die Stromversorgung des Geräts erfolgt über Akkus mit einer Laufzeit von 16 Stunden im Dauerbetrieb.

Durchgehend bedruckte Displayscheibe

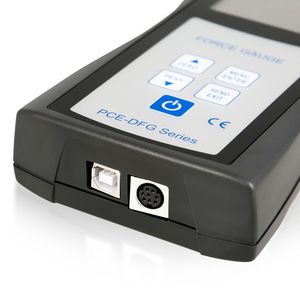

Für das sich selbstausrichtende, große, beleuchtete Grafikdisplay erhielt das Gehäuse des Kraftmessgeräts eine durchgehende, bedruckte Displayscheibe. Die Bedienung erfolgt über vier kapazitive Tasten. Bopla lieferte nicht nur das nackte BOS-Gehäuse, sondern übernahm auch die produktspezifische Bearbeitung des Gehäuses und bereitete alles für Montage der Elektronik vor. So wurde das Gehäuse rückseitig mit einer mit zweifacher Sicherheit dimensionierten Aluplatte stabilisiert, um Verwindungen des Gehäuses während der Kraftmessung zu verhindern. Zudem versah Bopla das Gehäuse frontseitig mit einer Klebeschicht, mit der die Displayscheibe aufgebracht werden konnte. Die Integration des Displays erfolgte über die, als Gebrauchsmuster geschützte, Bopla-Vergusstechnik, die einen spielfreien Einbau des Displays in das Gehäuse garantieren soll. „Anspruchsvoll war auch das Einschweißen der zusätzlichen Dome für die passgenaue Verschraubung der Leiterplatte im Gehäuse“, erinnert sich Torsten Penassa, Leiter der Abteilung HMI-Systemtechnik bei Bopla in Bünde. Zudem erhielt das Gehäuse unten Ausfräsungen für die Datenanschlüsse, oben Ausfräsungen für die Welle des Messaufnehmers und deckelseitig eine Flanschfräsung zum vertieften Einbau der kapazitiven Tastatur und des Displays.

Bildergalerie
Bildergalerie mit 6 Bildern

„Das BOS-Streamline ist ein ergonomisches Handgehäuse, das sich durch seine Qualität und sein überzeugendes Design auszeichnet“, sagt Jörg Gerke, Geschäftsführer bei PCE. „Wir wollen unsere Eigenmarke ausweiten. Alle Produkte sollen erkennbar zu einer Serie gehören. Dafür benötigten wir ein Gehäuse, das einen hohen Wiedererkennungswert hat und dabei gleichzeitig variantenreich und flexibel ist“, sagt Gerke.

Gehäuse mit Wiedererkennungswert

Die Baureihe BOS-Streamline verfügt über verschiedenen Gehäusegrößen und es gibt die Möglichkeit, zwischen Gehäusevarianten mit und ohne Batteriefach zu wählen. Zudem soll sich das Gehäuse durch seine „taillierte“ Form wohltuend von anderen Bauformen abheben und gut in der Hand liegen. Bopla bietet das ergonomisch geformte Handgehäuse in sechs Grundgrößen und zwei Standardfarben (licht- und graphitgrau) an. Sonderfarben sind auf Anfrage realisierbar, ebenso die optional in fünf Farben erhältliche Stoßschutzdichtung aus TPE (thermoplastischen Elastomeren). Sie sorgt für eine hohe Schutzart (IP65) und schützt das Gehäuse beim Herunterfallen. Zudem bietet es farbliche Gestaltungsmöglichkeiten. Durch einfaches Drehen der Gehäusehalbschalen aus ABS (Acrylnitril-Butadien-Styrol-Copolymere) um 180° lassen sich gerade oder pultförmige Bauformen darstellen. Alle Gehäuseoberteile verfügen über eine abgesenkte Folientastaturfläche. Sie sind wahlweise mit Displayscheibe oder durchgehender Folienfläche lieferbar. Auf Wunsch lassen sich alle Gehäuse mit einer Schlüsselbandbefestigung ausrüsten.

Vibrationsmessgeräte mit Batteriefach und Stoßschutzdichtung

Für das handliche und mit einem Gewicht von 225 g sehr leichte Vibrationsmessgerät PCE-VT-2700 bzw. PCE-VT-2700S wählte PCE ein graphitgraues BOS-Streamline-Gehäuse mit Displayscheibe, Folientastaturfläche und Batteriefach sowie einer strahlendblauen Stoßschutzdichtung. Das Handgehäuse verfügt über eine vierstellige LCD-Anzeige und misst 142 × 77 × 40 mm (L × B × H). Der kompakte Schwingungsmesser empfiehlt sich für Wartungsmitarbeiter zur schnellen Überprüfung von vibrierenden Teilen, Maschinen und Anlagen. Er gibt die Schwingbeschleunigung, die Schwinggeschwindigkeit und den Schwingweg direkt am Display an. Die Bearbeitung des Gehäuses für diesen Einsatz war vergleichsweise einfach. Es erhielt oben eine Ausfräsung für den Stecker des Sensors. Unten sah Bopla Ausgänge für das Datenkabel und Kopfhörer vor. Zudem versahen die Gehäusespezialisten den Deckel mit einer Ausfräsung für das Display.

„Bevor die Gehäuse in Serie gingen, hatte uns Bopla zunächst jeweils eine Zeichnung zur Abstimmung und dann ein erstes Mustergehäuse geschickt, in das wir unsere Elektronikkomponenten probeweise einbauen konnten. Es passte alles auf Anhieb“, erinnert sich Jörg Gerke, der Bopla-Gehäuse bereits von einer früheren Tätigkeit her kannte und auch dieses Mal von der guten Zusammenarbeit angetan war. Nicht zuletzt deshalb entschied sich PCE auch bei den Gehäusen für seinen neuen stationären Windspeed Alarm Controller für Produkte aus Bünde. (sh)
