Industrial Ethernet Nutzen von Ethernet auf Feldgerätebene im Brauprozess

| Redakteur: Jan Vollmuth

Industrial Ethernet hat sich in der Fertigungsautomatisierung etabliert. Die Technologie dringt nun weiter vor in den Bereich der Prozessautomatisierung und ist auf der Feldgerätebene angekommen. Heute können Durchflussmessgeräte so einfach wie ein USB-Stick an eine Steuerung angeschlossen werden, wie ein Beispiel aus der Brauindustrie zeigt.

Firmen zum Thema

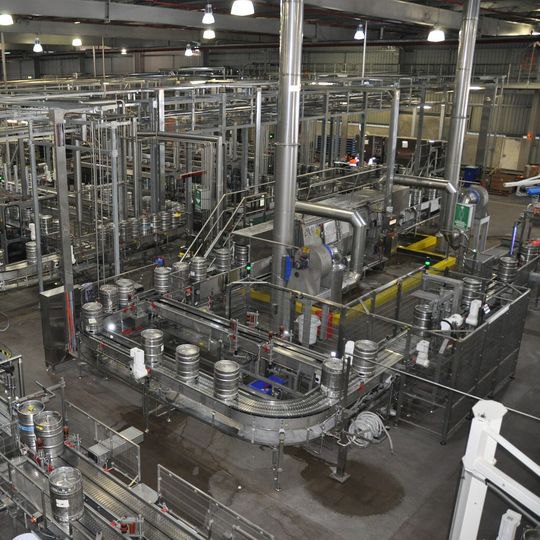

Promag 53H mit Ethernet-IP-Anbindung in der Bierfassabfüllung: Datenzugriff von allen Ebenen der Automatisierung erlaubt Prozessoptimierung sowie planbaren Service.
Promag 53H mit Ethernet-IP-Anbindung in der Bierfassabfüllung: Datenzugriff von allen Ebenen der Automatisierung erlaubt Prozessoptimierung sowie planbaren Service.
(Bild: Comac)

Auf der drinktec 2009 präsentierte der Lehrstuhl für Lebensmittelverpackung der TU München-Weihenstephan die kleinste vollautomatisierte Brauerei der Welt. In diesem Kooperationsprojekt zwischen Forschung und Industrie wurde unter praxisnahen Anforderungen gezeigt, wie einfach die Überwachung und Steuerung von Prozessabläufen funktionieren kann. Über Ethernet wurde das Prozessleitsystem Brewmaxx von Proleit für den Einsatz in der Brauindustrie mit der Logix-Steuerungsplattform von Rockwell Automation verbunden. Auf der Feldgerätebene aber wurde noch die Messtechnik und Aktorik über dezentrale Ein- und Ausgänge an die Steuerung angeschlossen.

Weltweit erstes Durchflussmessgerät mit Ethernet/IP

Keine 20 m entfernt von der Miniaturbrauerei wurde auf der gleichen Messe mit dem Proline Promass von Endress+Hauser das weltweit erste Durchflussmessgerät präsentiert, das über Ethernet/IP (Ethernet Industrial Protocol) direkt an eine Steuerung oder einen PC angeschlossen werden kann.

Bildergalerie
Bildergalerie mit 5 Bildern

In den vergangenen vier Jahren hat Endress+Hauser seine Produktpalette mit Ethernet-IP-Schnittstelle im Durchfluss um den magnetisch-induktiv messenden Proline Promag erweitert. Wo sind die Geräte bisher zum Einsatz gekommen und welchen Nutzen bringen sie dem Anwender?

Entwicklung der digitalen Kommunikation

In der Industrie gibt es eine Handvoll an digitalen Signalübertragungs-Technologien. Zum Einsatz kamen industrielle Feldbusse zuerst 1979 mit dem Modbus, gefolgt in den 1980iger Jahren von HART. Anfang der neunziger Jahre kamen weitere dazu: Profibus und Foundation Fieldbus.

Alle genannten Systeme boten im Gegensatz zur konventionellen 4-mA- bis 20 mA-Signalübertragung mehr Informationen in der Kommunikation zwischen Feld- und Leitebene der Prozessautomatisierung. Allerdings erfordern Profibus und Foundation Fieldbus spezielles Wissen und spezielle Feldbuskomponenten, die den Anforderungen wie Ex-Schutz sowie Stromversorgung und Datenübertragung über dieselbe Leitung genügen. In der Chemie- und Pharmaindustrie kommen beide Feldbusse häufig zum Einsatz.

Aus der Entwicklung des Ethernets, die Mitte der 1970iger Jahre begann, entstand das Internet. In der Industrie etablierte sich Ethernet in der Kommunikation zwischen der Ebene der Unternehmensführung (Business ERP, z. B. SAP) und der MES-Ebene (z. B. Betriebsdatenerfassung) als Standard-Ethernet TCP/IP. Auch auf Prozessleit- und Steuerungsebene wurden die Anbindungen als Industrial Ethernet definiert.

Sie ermöglichen einen schnellen und hoch verfügbaren Informationsaustausch zwischen prozessnahen Komponenten, wie beispielsweise einer speicherprogrammierbaren Steuerung (SPS), den Anzeige- und Bedienkomponenten und der Engineering Workstation.

Kein einheitlicher Standard auf Feldgeräteebene

In der Anbindung auf Feldgerätebene hat sich noch kein einheitlicher Standard der Kommunikationsprotokolle etabliert. Je nach Markt und Branche kommen unter anderem zum Einsatz Profinet, Modbus/TCP, EtherCAT, Ethernet Powerlink und Ethernet/IP. Die Lebensmittel- und Getränkeindustrie benötigt als hybride Industrie sowohl die Fertigungs- als auch die Prozessautomatisierung. Mit dem Wunsch nach einer möglichst einfach zu handhabenden Technik hat aus dem Fertigungsbereich Ethernet im Prozessbereich Einzug gehalten.

Aus der strategischen Allianz mit Rockwell Automation heraus startete Endress+Hauser zuerst mit der Ethernet/IP-Anbindung in der Durchflussmesstechnik. Rockwell Automation setzt in seinem in der Lebensmittelindustrie weit verbreiteten Steuerungssystem Control Logix/Plant PAx auf diese Kommunikations-Technologie.
