Neues taktfähiges Kettenumlaufsystem für Werkstückträger

Transportsystem Neues taktfähiges Kettenumlaufsystem für Werkstückträger

08.05.2017Redakteur: Jan Vollmuth

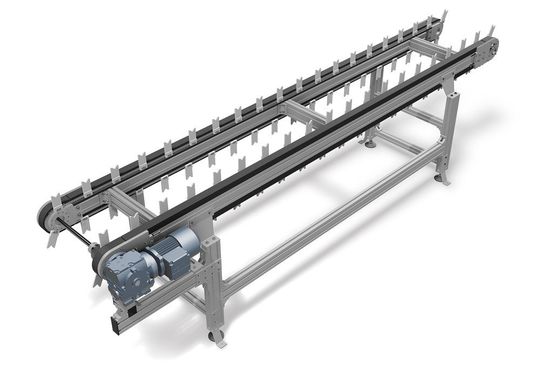

Die Maschinenbau Kitz GmbH (MK) erweitert mit dem taktfähigen Kettenumlaufsystem TKU 2040 ihr Produktportfolio der Werkstückträger-Systeme. Dieses System soll das getaktete Zuführen und Verketten ermöglichen, beispielsweise in der Werkzeugmaschinen- und Kunststoffindustrie sowie im Automotive-Sektor.

Firmen zum Thema

Maschinenbau Kitz GmbH

Lee Spring GmbH

Das TKU 2040 eignet sich nach Angaben des Herstellers insbesondere für eine definierte, lageorientierte Zu- und Abführung und zur festen Verkettung von Bearbeitungszentren. Die Taktung nach einem festen Zyklus soll dabei individuell konfigurierbar sein.

Mit verstellbarer Breite erhältlich

Das modulare System basiert auf dem Profilsystem von MK. Es zeichne sich durch Flexibilität und Robustheit aus, heißt es bei MK. Der Aufbau aus einem Taktkettenförderer mit 2-fach Rollenkette erlaube demnach eine zulässige Gesamtbelastung bis 700 kg. Die möglichen Lasten pro Werkstück betragen bis 6/10 kg (Prisma) und bis 20 kg (Profil-WT). Der Bandkörper besteht aus zwei Profilsträngen mit den entsprechenden Gleitführungen für die Kette und die Werkstückaufnahmen. Er ist sowohl als Ausführung mit vordefinierter Breite als auch mit verstellbarer Breite von 195 mm bis 1500 mm erhältlich. Die Breitenverstellung soll den flexiblen Einsatz für Werkstücke in unterschiedlichen Größen ermöglichen. Die Fördergeschwindigkeit erreicht bis 18 m/min. Laut MK ist zudem eine Wiederholgenauigkeit von ±1 mm möglich

Bildergalerie

Taktkettenumlauf mit individueller Werkstückaufnahme für die Automotive-Branche.

Taktkettenumlauf für das Zu- und Abführen von Nockenwellen an einer Messstation.

Taktkettenumlauf für den Transport von Getriebegehäusen zwischen zwei Bearbeitungszentren. Die Gehäuse werden per Roboter aufgesetzt und abgenommen. Zwei Querprofile mit Aufnahmezapfen werden zu einem Werkstückträger kombiniert.

Taktkettenumlauf mit 20° Neigung und Prismen zur Aufnahme von Spindeln zur Führung durch ein Reinigungsbad.

Bildergalerie mit 5 Bildern

Je nach Anforderung können die Werkstückaufnahmen wahlweise Prismen aus POM oder Messing sein, die sich laut Hersteller optimal zur Aufnahme von runden Werkstücken eignen. Alternativ können auch Profil-Werkstückträger zur individuellen Bestückung mit kundenseitigen Werkstückaufnahmen gewählt werden, heißt es.

Neben Modulen wie festen und verstellbaren Bandkörpern, Werkstückträgern, Verstelleinheit, Antrieb, Umlenkung und verschiedenen Gestellen, stehen auch Schutzumhausungen, eine Auffangwanne und automatische Schmierstation zur Verfügung. (jv)
