Getriebe

Mit Winkelgetriebe für AC-Asynchronmotoren Bauraum reduzieren

| Redakteur: Sandra Häuslein

Koco Motion bietet das Winkelgetriebe BRH für die kleinen AC-Asynchronmotoren der K8-Baureihe mit einem Durchmesser von 80 mm und für die K9-Baureihe mit einem Durchmesser von 90 mm an.
Bildergalerie: 1 Bild

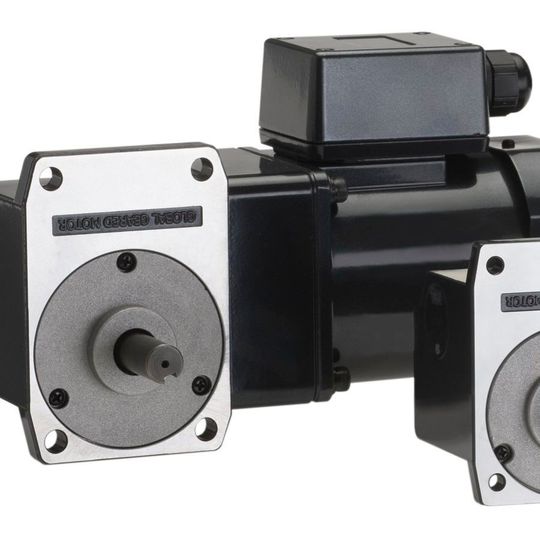

Koco Motion bietet das Winkelgetriebe BRH für die kleinen AC-Asynchronmotoren der K8-Baureihe mit einem Durchmesser von 80 mm und für die K9-Baureihe mit einem Durchmesser von 90 mm an. (Bild: Koco Motion)

Für die kleinen Ausführungen seiner 4-poligen AC-Asynchronmotoren hat Koco Motion, Hersteller und Distributor kompakter, hochintegrierter, elektrischer Antriebe und Steuerungen das neue Winkelgetriebe BRH im Portfolio. Damit soll sich die Antriebsrichtung um 90° drehen lassen.

Bei Bandantrieben sind Einbauräume oft sehr beengt. Hierfür eignet sich ein AC-Antrieb mit Winkelgetriebe, da sich mit ihm der notwendige rückwärtige Bauraum an der Antriebsseite reduzieren lässt. Koco Motion bietet solch ein Winkelgetriebe – das BRH – für die kleinen AC-Asynchronmotoren der K8-Baureihe mit einem Durchmesser von 80 mm und für die K9-Baureihe mit einem Durchmesser von 90 mm an.

Das BRH basiert auf den Untersetzungsverhältnissen von 3/1 bis 180/1. Mit dem 1:10 Vorsatzgetriebe können sie zudem motorseitig weiter untersetzt werden. Der Anwender hat die Wahl zwischen Wellen- oder Hohlwellenabtrieb. Dabei sind laut Koco Motion bis zu 20 Nm Abtriebsmomente möglich. Als Antriebsmotoren stehen Versionen mit Leistungen von 25 W bis 200 W in den Ausführungen „Reversible“, „Induction“, „Brake“ und „Speed Control“ zur Verfügung.

Je nach Ausführung der Motoren erfolgt der Anschluss einphasig an 230 V AC mit Hilfskondensator an einen Drehzahl-Regler oder als 3-phasige Wechselstrommotoren im Bereich von 230 V bis 400 V. (sh)
