Hubmessung Messsystem für die direkte Hubmessung im Hydraulikzylinder

| Redakteur: Jan Vollmuth

Das SGH10 von Siko ist ein neuartiges, integriertes Messsystem für die direkte Hubmessung im Hydraulikzylinder. Hierbei wird der Zylinderhub mittels Seilzugsensorik, welche direkt im Zylinder verbaut ist, absolut erfasst.

Firmen zum Thema

Fährt der Zylinder aus, wir das auf einer Seiltrommel aufgewickelte Seil ausgezogen. Die hierdurch entstehende Rotation der Seiltrommel wird von der Sensorelektronik berührungslos erfasst und in einen linearen Weg umgerechnet.
Fährt der Zylinder aus, wir das auf einer Seiltrommel aufgewickelte Seil ausgezogen. Die hierdurch entstehende Rotation der Seiltrommel wird von der Sensorelektronik berührungslos erfasst und in einen linearen Weg umgerechnet.
(Bild: Siko)

Das Zylinderhubmesssystem SGH10 verfolgt technologisch einen ganz anderen Ansatz als die am Markt häufig zu findenden Messsysteme auf magnetostriktiver, induktiver oder Hall basierter Technologie. Anders als bei diesen Systemen wird zur Erfassung des Hubs eine Seilzugmechanik eingesetzt, die direkt im Zylinder verbaut ist.

Absolute Positionserfassung des Zylinders

Das Seil der Seilzugmechanik wird in den Kolbenkopf eingehängt. Fährt der Zylinder aus, wir das auf einer Seiltrommel aufgewickelte Seil ausgezogen. Die hierdurch entstehende Rotation der Seiltrommel wird von der Sensorelektronik berührungslos erfasst und in einen linearen Weg umgerechnet. Somit ist eine genaue und absolute Positionserfassung des Zylinders zu jeder Zeit möglich. Die zur Erkennung der Rotation eingesetzten Magnete werden durch die druckfeste Grundplatte des SGH10 von der Elektronik abgetastet.

Bildergalerie

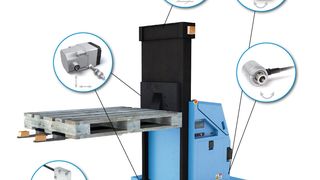

Bildergalerie mit 9 Bildern

Die Elektronik befindet sich vollvergossen auf der drucklosen Seite des Systems. Das komplette Messsystem ist also im Zylinder verbaut und somit optimal vor den äußeren Umgebungsbedingungen geschützt. Klarer Vorteil: Anders als bei extern am Zylinder montierten Messsystemen kann das Sensorsystem nicht von herumfliegenden Teilen beschädigt oder durch Umwelteinflüsse beeinflusst oder zerstört werden.

Hohlbohren des Kolbens überflüssig

Eine weitere Revolution findet Reduktion der Integrationskosten des Systems in den Zylinder statt. Da bei bisherigen Messsystemen die Sensorstange über den kompletten Messweg in den Kolben integriert werden musste, sind hierfür oftmals lange und hochgenaue Bohrungen des Kolbens notwendig. Dies ist nicht nur teuer, sondern schwächt auch die Struktur des Kolbens.

Bei dem SGH10 Hubmesssystem ist lediglich ein kleines Gewinde im Kolben notwendig um das Seil einzuhängen. Hierdurch erzielt das System große Einsparpotentiale, was die Produktionsdauer und letztendlich die Gesamtkosten von Hydraulikzylindern betrifft. Umso größer die Hublängen, umso größer das monetäre Einsparpotential. Und hiervon profitieren Zylinderhersteller, Maschinenbauer sowie Endkunden zugleich.

Auch in Teleskopzylinder integrierbar

Ein weiterer Clou: die SGH Messtechnologie kann, im Gegenzug zu den beschriebenen alternativen Messsystemen, sogar in Teleskopzylindern zum Einsatz gebracht werden. Somit gibt es den Konstrukteuren ganz neue Möglichkeiten bei der Entwicklung zukunftsweisender Assistenzsystemen und Zusatzfunktionen in mobilen Maschinen. (jv)
