Corona-Krise Luftfiltersystem verhindert Ausbreitung von virenbelasteter Luft

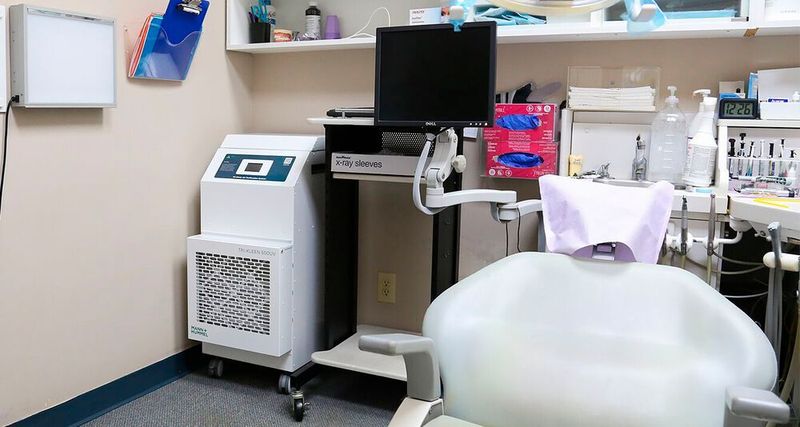

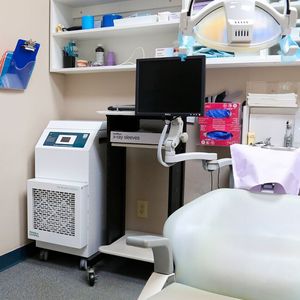

Das transportable Unterdruck-Luftfiltersystem Tri-Kleen 500UV verhindert in Behandlungs- oder Untersuchungsräumen, dass virenbelastete Luft in benachbarte Räume überströmt. Die rasante Produktentwicklung von Tri-Dim und EBM-Papst hier im Detail.

Firmen zum Thema

ebm-papst Mulfingen GmbH & Co. KG

DEPRAG SCHULZ GMBH u. CO.

halstrup-walcher GmbH

TFC Bochum Technisches Zentrum

Als die erste Corona-Virus-Welle die USA erreichte, bekamen die US-amerikanischen Filtrationsexperten der Mann+Hummel-Tochter Tri-Dim zahlreiche Anfragen von Kliniken, Gesundheitsbehörden und Arztpraxen aus dem ganzen Land nach einer flexibel einsetzbaren Luftfilterung. Schnell musste ein solches Produkt geliefert werden.

Bildergalerie

Warum das Luftfiltersystem Sinn macht

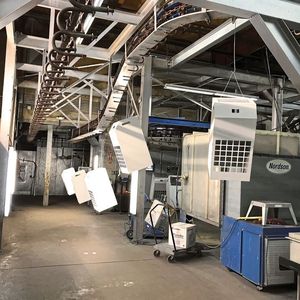

Die Kernidee war ein transportables Luftfiltersystem, das in jedem beliebigen geschlossenen Behandlungs- oder Untersuchungsraum einen Unterdruck erzeugt, um ein Überströmen von virenbelasteter Luft in benachbarte Räume zu verhindern. Zwischen den deutschen Standorten von Mann+Hummel und EBM-Papst gab es schon Geschäftsbeziehungen, so war die Wahl schnell auf EBM-Papst-Ventilatoren gefallen. Das Projekt begann an einem Samstag im März mit einem Skype-Meeting. Die Niederlassung von EBM-Papst in Farmington, USA, sollte neben dem Ventilator auch das Metallgehäuse des Tri-Kleen 500 UV liefern. Das hat auch geklappt: Mithilfe von Überstunden und Wochenendarbeit gelang es den Mitarbeitern, die ersten Ventilatoren zusammen mit den Metallgehäusen innerhalb von zwei Wochen zu liefern.

3D-Druck

Corona-Krise – Wie die 3D-Druck-Industrie hilft

Wie das Luftfiltersystem funktioniert

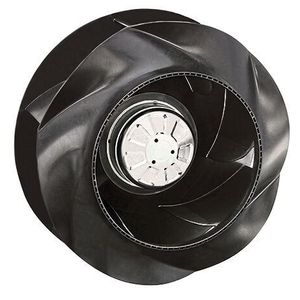

Den Volumenstrom für den notwendigen Unterdruck im Behandlungsraum erzeugt der Radical-Radialventilator von EBM-Papst. Er ist geräuscharm und verfügt über einen optionalen Flansch. Damit lässt sich ein flexibler Kanal anschließen, über den das System einen größeren Luftvolumenstrom aus dem Raum abführt, als ihm zugeführt wird. Aufgrund der dadurch entstehenden negativen Druckdifferenz kann kontaminierte Luft nicht aus dem Raum entweichen. Sowohl die Zu- als auch die Abluft durchlaufen das Filtersystem.

Herzstücke des Luftreinigungssystems sind ein Merv-9-Vorfilter sowie ein zylindrischer Hepa-Filter. Dieser Hochleistungsfilter garantiert mithilfe eines Mikro-Glas-Mediums die Abscheidung von 99,97 % aller Partikel mit einer Größe bis 0,3 µm. Verstärkt wird die Wirkung der Filtration durch die Kombination des Hepa-Filters mit einer UV-Lampe, deren Licht Keime, Bakterien und Viren abtötet.

Wo das Luftfiltersystem zu haben ist

Mittlerweile wurden knapp 1000 Einheiten der Luftfilteranlage ausgeliefert, weitere werden folgen. Das Feedback der Kunden ist durchweg positiv. Derzeit ist der Tri-Kleen 500UV nur auf dem US-amerikanischen Markt verfügbar, aber erste Anfragen aus Europa gibt es schon, Vorbereitungen für die Fertigung von 230-Volt-Modellen laufen bereits. Damit lässt sich zwar das Virus nicht stoppen, aber zumindest eindämmen.
