Kraftspannfutter Kraftbetätigtes Spannfutter mit vergrößertem Freiraum

Röhm erweitert sein Duro-NC-Programm um eine Variante für den Einsatz angetriebener Werkzeuge sowie einem Schnellwechselsystem für Spanndorne und Spannzangefutter.

Anbieter zum Thema

ISG Industrielle Steuerungstechnik GmbH

a.b.jödden gmbh

ATE Antriebstechnik und Entwicklungs GmbH & Co. KG

Röhm GmbH

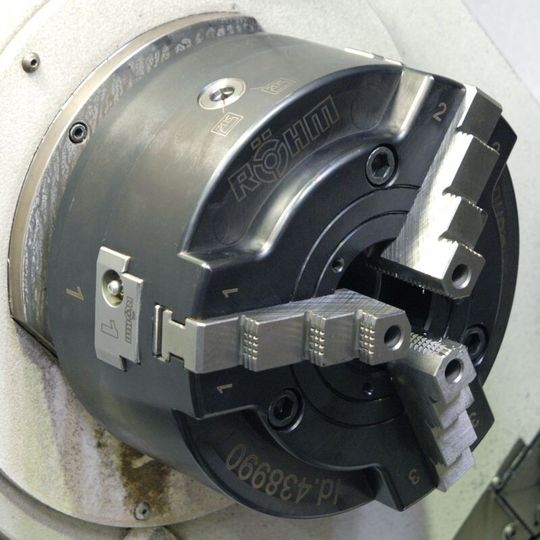

Das kraftbetätigte neue Spannfutter Duro-NC AW verfügt über einen vergrößerten Freiraum auf der Futtervorderseite. Durch Aussparungen im Körper wurde so Platz geschaffen für die Werkzeugaufnahmen angetriebener Werkzeuge. Deren Störkontur kann nun näher an das Futter heranreichen.

Dies hat zwei wesentliche Vorteile: Für die Herstellung radialer Bohrungen oder Ausfräsungen können einerseits kurze Werkzeuge eingesetzt werden. Und andererseits können weiterhin niedrig bauende Standard-Spannbacken verwendet werden. Das sorgt für stabile Aufspannungen.

Durch die Verwendung kurzer Werkzeuge können Vibrationen sehr klein gehalten werden. Beide Maßnahmen sorgen so für deutlich bessere Schnittwerte. Darüber hinaus ist das Futter aufgrund der Aussparungen leichter geworden. Das spart Energie für das Beschleunigen und Abbremsen der Spindel.

Rüstzeiten um ein Viertel senken

Mit Duro-NC Flex präsentiert Röhm auf der EMO eine weitere Variante des bewährten Spannfutters. Es ist ausgestattet mit einem Schnellwechselsystem und der Möglichkeit einen Spanndorn oder ein Spannzangenfutter auf das 3-Backenfutter aufzusetzen. Damit muss bei Werkstückwechseln nicht mehr das komplette Futter ausgetauscht werden sondern nur der benötigte Aufsatz.

Durch einen schnell zu betätigende Bajonettverschluss wird die Verbindung zum Zugrohr sicher hergestellt. Pro Wechsel lassen sich so rund 25 Prozent der üblichen Zeit einsparen. Anwender im Werkzeugbau oder der Kleinserien- und Sonderfertigung gewinnen so wertvolle Produktivität hinzu.

Mit dem aufsetzbaren Spanndorn lassen sich Innendurchmesser umschleßend spannen. Das aufgesetzte Spannzangenfutter umschließt den Außendurchmesser der Werkstücke kraftvoll und sicher. Alle bewährten Funktionen des Duro-NC sind auch in den beiden neuen Varianten verfügbar. So zeichnet der große Durchgang, das Backen-Schnellwechselsystem und die Zentralentriegelung für die Backen das Futter aus. Damit ist ein Backenwechsel innerhalb von 30 Sekunden realisierbar. (jv)
