Antriebstechnik Für den richtigen Dreh - Softstarter oder Frequenzumrichter?

| Redakteur: Ute Drescher

Um die Drehzahl von Motoren zu regeln, müssen Ingenieure zwischen dem Einsatz von Softstarter oder Frequenzumrichter entscheiden. Welche Technik eignet sich wofür?

Firmen zum Thema

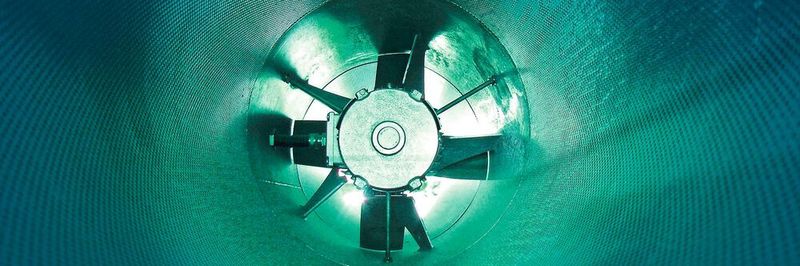

Ob ein Frequenzumrichter oder ein Softstarter zur Regelung eines Motors genutzt werden sollte, hängt entscheidend von der jeweiligen Anwendung ab.
Ob ein Frequenzumrichter oder ein Softstarter zur Regelung eines Motors genutzt werden sollte, hängt entscheidend von der jeweiligen Anwendung ab.
(Bild: WEG )

Die Entscheidung zwischen Frequenzumrichtern und Softstartern ist oftmals nicht einfach. Anwender sollten eine Reihe von Faktoren beachten, um die eingesetzten Motoren effektiv zu steuern. Dazu zählen neben der Art der Anwendung auch mechanische Anforderungen an das System sowie die Kosten. Auch sollten die Einhaltung geltender Normen, die Zuverlässigkeit des Antriebssystems sowie die Verbesserung der Energieeffizienz mit in den Entscheidungsprozess einbezogen werden.

Ob sich der Einsatz von Softstartern oder Frequenzumrichtern lohnt, sollte anwendungsspezifisch entschieden werden. Geht es um eine Anwendung mit hohen Leistungen, stellt ein Softstarter oftmals die wirtschaftlichere Lösung dar, falls hierbei keine durchgängige Steuerung von Beschleunigung, Drehmoment und Drehzahl benötigt wird. Weitere Vorteile liegen in der Kompaktheit der Softstarter, wodurch sie sich als sehr platzsparend erweisen, sowie deren geringe Anschaffungskosten. Vor allem diese Aspekte sind der Grund, warum Softstarter in vielen Branchen und Einsatzgebieten so beliebt sind.

Bildergalerie

Frequenzumrichter: teurer, spart aber mehr Energie

Im Gegensatz dazu stellt ein Frequenzumrichter zwar zunächst die teurere Option dar, bewirkt jedoch auf lange Sicht eine deutlich größere Senkung der Energiekosten, falls der Produktionsprozess variable Verfahrensparameter voraussetzt. Er unterstützt Anwender dabei, die EU-Effizienzvorschriften einzuhalten, und ermöglicht über die Lebenszeit einer Anlage enorme Einsparungen bei den Betriebskosten durch einen wesentlich niedrigeren Energieverbrauch. Ein weiterer Vorteil, der für die Wahl eines Frequenzumrichters spricht, ist die Möglichkeit der Drehzahlregelung mit einer gleichmäßigen Beschleunigung im gesamten Betriebsbereich des Motors. Der Motor kann dadurch ein hohes Drehmoment nicht nur während des Hochlaufs, sondern auch bei allen Drehzahlen liefern.

Softstarter und Frequenzumrichter verhindern überhöhtes Drehmoment

Das Hochlaufen eines Drehmotors auf seine Betriebsdrehzahl bei voller Netzspannung hat einen hohen Einschaltstrom zur Folge. Da sich das Drehmoment von Drehstromasynchronmotoren grundsätzlich analog der Motoranlaufkurve einstellt, können während des Anlaufes Drehmomentüberhöhungen auftreten, die Komponenten im mechanischen Antriebsstrang lebensdauerverkürzend beeinflussen und schlussendlich zu vorzeitigen Schäden führen.

Jetzt unser E-Paper kostenlos lesen

In Zeiten von Homeoffice und Coronakrise erreichen unsere Hefte nicht mehr jeden Leser. Damit Sie dennoch alle wichtigen Informationen zur Verfügung haben, bieten wir unsere E-Paper kostenlos zum Lesen an!

Zum Heftarchiv

Sowohl Softstarter als auch Frequenzumrichter können das verhindern und zum Schutz hochwertiger Anlagen sowie zur Verlängerung der Lebensdauer von Elektromotoren und mechanischen Komponenten wie Kupplungen und Lager der Arbeitsmaschine eingesetzt werden. Möglich macht dies in beiden Fällen die reduzierte Klemmspannung, die bei den Elektromotoren für einen sanften Drehmoment-kontrollierten Anlauf sorgt. Der Unterschied zwischen den beiden Technologien liegt in der Art der Motoransteuerung.

Softstarte begrenzen Motorbeschleunigung auf Nenndrehzahl

Softstarter eignen sich ganz besonders für Anwendungen, bei denen eine kontrollierte, drehmomentbegrenzte Motorbeschleunigung bis auf die Nenndrehzahl notwendig ist. Durch den Einsatz von Leistungshalbleitern wie Thyristoren, die für eine Absenkung der Spannung während des Hochlaufprozesses an den Motorklemmen sorgen, begrenzen Softstarter durch abgesenkte Motorspannung den Einschaltstrom und damit auch das Einschaltmoment. Hierdurch reduzieren sie die Momentbelastungen des mechanischen Antriebsstrangs im Vergleich zum direkten Einschalten und unkontrollierten Hochlaufen des Motors. Durch eine stetige Steigerung der Spannung an den Motorklemmen ermöglicht ein Softstarter eine kontrollierte Beschleunigung bis auf die Nenndrehzahl.

Zu den Anwendungen zählen daher beispielsweise Förderbänder, Riemenantriebe und Rolltreppen. Diese erfordern eine stetige stufenlose Drehzahlsteuerung und eine Drehmomentbegrenzung beim Anfahren und Anhalten. Gerade beim Starten großer Motoren müssen die hohen Einschaltströme begrenzt werden, um Rückwirkungen mit dem Stromnetz zu vermeiden. Der Softstarter verhilft den Motoren in diesen Anwendungen zu einem kontrollierten Start und vermeidet Drehmomentspitzen sowie weitere mechanische Belastungen, die bei einem normalen Hochfahren der Geräte oftmals auftreten. Zudem eignen sich Softstarter auch als Begrenzer bei Druckwellen oder Wasserhämmern, die zu starken Erschütterungen in Rohrleitungen oder Anlagen führen können. Das vermeidet schlagartige Änderungen der Durchflussgeschwindigkeit.

Ergänzendes zum Thema
Komponenten für das Gleichstromnetz

Neben der Frage, ob sich eher ein Frequenzumrichter oder ein Softstarter zur Regelung eines Elektromotors in einer Anwendung eignet, kommt es auch auf die Art des Stromnetzes an. Viele Unternehmen beteiligen sich mittlerweile an der Neugestaltung der Stromversorgung industrieller Anlagen über ein smartes, offenes Gleichstromnetz. Dieses könnte die Effizienz von Antriebssystemen weiter erhöhen und so Anwendern helfen, noch mehr Energie einzusparen. Auch bei WEG ist die Gleichspannung ein Thema. So sind beispielsweise die CWF11-Frequenzumrichter in DC-Bauform verfügbar. Und das hat Vorteile: Bei Wechselspannung haben Frequenzumrichter generell einen Wandlungsverlust von 2,2 % bis 3,0 %. Sind sie hingegen an ein Gleichstromnetz geschaltet, liegen die Verluste bei 1,1 % bis 1,5 %.

Frequenzumrichter regeln Drehzahl permanent

Der Frequenzumrichter kommt hingegen dann zum Einsatz, wenn eine permanente Drehzahlregelung benötigt wird. Zu dieser Art von Anwendung zählen beispielsweise Lüfter, Pumpen oder Kompressoren, für die eine Reihe von allgemeinen Drehzahlaffinitätsgesetzen gilt. Im Gegensatz zum Softstarter wandelt der Frequenzumrichter die stationäre Netzfrequenz und Netzspannung in eine variable frequenzproportionale Ausgangsspannung um, wodurch er sowohl beim Beschleunigen und Verzögern als auch bei Betriebszuständen mit konstanter oder variabler Drehzahl zuverlässig arbeitet. Außerdem spielen Frequenzumrichter eine wichtige Rolle bei der Regelung von Prozessgeschwindigkeiten industrieller Anlagen und Fertigungseinrichtungen wie Mixern, Mahlwerken oder Brechern. Sie haben zudem einen weiteren Vorteil: Bedienungsfreundlichkeit und Flexibilität. So lassen sie sich an viele Anwendungen individuell anpassen.

Für viele Planer und Konstrukteure ist es besonders wichtig, den Energieverbrauch und damit die Betriebskosten von Antriebssystemen deutlich zu reduzieren. Zu diesem Zweck eignen sich besonders die Frequenzumrichter. Deren entscheidender Vorteil ist die Erhöhung der Energieeffizienz durch Drehzahlregelung der Asynchronmotoren. Mithilfe von Frequenzumrichtern, wie der CFW-Baureihe von WEG, kann die Energieeffizienz von Elektromotoren deutlich verbessert werden, weil der Spitzenenergiebezug und damit auch die Leistung reduziert wird. Der Energieverbrauch kann zwischen 40 % und 60 % gesenkt werden, da eine Prozessgrößenanpassung wie Druck oder Volumenstrom mit dem Steigern und Absenken der Drehzahl realisiert wird und somit mechanische, verlustbe­haftete Stellglieder entfallen. Darüber hinaus eignen sich Frequenz­umrichter auch für Anwendungen wie Aufzüge oder Drehtische, wo die Drehzahl variabel einstellbar ist und eine gleichmäßige Bewegung erzeugt werden muss.

Energieeffizienz verbessern

Durch den sanften Anlauf und die integrierten Schutzfunktionen gewährleisten Softstarter, wie der SSW900 von WEG, ebenfalls einen energieeffizienten, zuverlässigen Betrieb von Elektromotoren. Das High-End-Gerät mit integrierter SPS bietet vollständig programmierbare Verfahren zur Regelung von Asynchronmotoren und eine komplett flexible Drehmoment-Steuerung. Der Softstarter erlaubt sowohl einen Direktanschluss von Motoren in Stern- oder Dreieckschaltung als auch eine Strangeinschaltung (Wurzeldreischaltung mit sechs angeschlossenen Leitern). Dies macht es möglich, die drei Motorstränge unmittelbar in die drei Thyristorpaare zu schalten. Das führt dazu, dass der Softstarter nur noch 58 % des Motornennstromes (entspricht dem Strangstrom) führen muss und sich für die gleiche Leistung kleinere Geräte einsetzen lassen. Aufgrund des integrierten Bypass-Schützes verlängert der SSW900 die Lebensdauer, nutzt den Raum gut aus und senkt die Verlustleistungsabgabe im Schaltschrank. (ud)
