CAD-Daten 3D- und 2D-CAD-Viewer für den mobilen Einsatz

Der 3D_Analyzer-Viewer von Core-Technologie kann in der aktuellen Version 4.3 über eine Lizenz-Ausleihfunktion für einen begrenzten Zeitraum mobil zum Beispiel per Laptop eingesetzt werden.

Anbieter zum Thema

Micro-Epsilon Messtechnik GmbH & Co. KG

GWJ Technology GmbH

MESYS AG

CT CoreTechnologie GmbH

Bereits in der Basisversion verfügt der 3D_Analyzer über 24 verschiedene Schnittstellenformate wie Catia V5/V6, NX, Inventor Solidworks, Creo, Step, JT sowie FBX und OBJ. Zudem können in der neuen Version 2D-Zeichnungen eingelesen werden.

Lizenzauslastung von CAD-Systemen entspannen

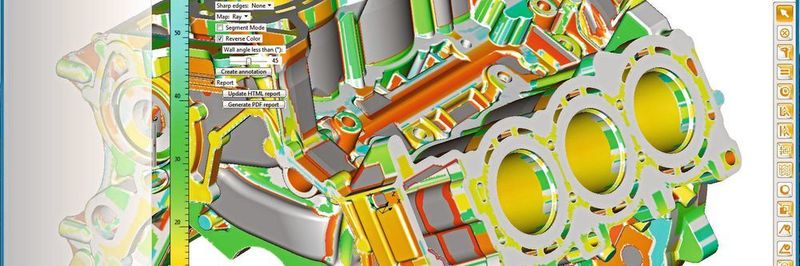

Die 3D_Analyzer-Professional-Variante des Viewers hält zudem Analyse-Funktionen bereit. Für Baugruppen ist der Modellvergleich sowie eine Kollisionsprüfung und Spaltmaßprüfung verfügbar. Bauteile können auf Wandstärken, Ausformschrägen und Hinterschnitte sowie projizierte Flächen analysiert werden. So ist der Viewer das ideale Tool für Anwender, die zwar für Datensichtung und Detailanalyse auf ein CAD-System zurückgreifen, aber in der Regel nicht konstruieren. Der flexibel einsetzbare Viewer hilft, die Lizenzauslastung von teuren CAD-Lizenzen zu entspannen und so die Kosten zu reduzieren. Highlight des Professional Viewers ist laut Hersteller die Möglichkeit, alle eingelesenen CAD-Modelle als JT- oder 3D-PDF abzuspeichern.

CAD-Viewer unterstützt 3D-Master-Technologie

Die Version 4.3 des 3D_Analyzer unterstützt die 3D-Master-Technologie. So können CAD-Modelle aus V5, NX und Creo sowie aus Step AP 242 und JT mit Bemaßungen, Form- und Lagetoleranzen sowie den vordefinierten Ansichten, sogenannten Views, dargestellt werden. Durch den Einsatz des 3D-Master entfallen künftig 2D-Zeichnungen, da im 3D-Datensatz alle fertigungsrelevanten Informationen in den sogenannten Views zusammengefasst sind.
