Welche Aufgabe Schleifringe bei selbstfahrenden Werkstückträgern übernehmen

| Autor / Redakteur: Dipl.-Ing. Christian Becker / Sandra Häuslein

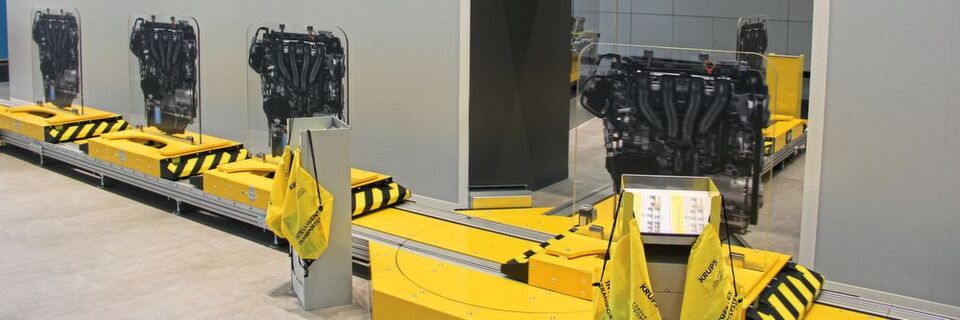

Beim Logomat-E-Cart- V2-System fährt ein elektrisches E-Cart mannlos auf einer Laufschiene. Drehmodule können die Laufrichtung ändern.
Beim Logomat-E-Cart- V2-System fährt ein elektrisches E-Cart mannlos auf einer Laufschiene. Drehmodule können die Laufrichtung ändern. (Bild: Krups Fördersysteme)

Bei selbstfahrenden Werkstückträgern, die mit Drehmodulen ihre Laufrichtung ändern können, gilt es, Strom und Signale reibungslos von stationären zu drehenden Komponenten zu übertragen. Wir zeigen, wie Hohlwellen-Schleifringe dabei helfen.

Fahren Getriebe, Motoren, Achsen, Sitze oder Batterien mannlos durch die Fertigungshallen der Automobilindustrie, könnte das Logomat-E-Cart-V2-System der Krups Fördersysteme GmbH dahinter stecken. Die intelligente Förderlösung kommt vor allem in der Montage- und Testautomationsfördertechnik zum Einsatz. Oben erwähnte Baugruppen können damit automatisch beziehungsweise halbautomatisch montiert und anschließend getestet werden. „Industrie 4.0 ist bei unseren Kunden ein großes Thema“, erläutert Philipp Krups, Assistent der Geschäftsführung bei Krups. „Deshalb wird das Logomat-E-Cart-System den neuesten Anforderungen moderner, digitalisierter Fertigung gerecht. Die rein elektrischen Baugruppen sind intelligent, selbstüberwachend und ermöglichen einen schnellen Datenaustausch.“

Laufrichtung mittels Dreheinheiten ändern

Das System funktioniert so: Ein elektrisch angetriebener, sicherer Wagen – das E-Cart – fährt auf einer statischen, wartungsfreien Laufschiene. Richtungsänderungen werden absichtlich nicht über Lenkungen in den Fahrzeugen realisiert, sondern über standardisierte Dreheinheiten mit integrierter Ablaufsteuerung. „Die E-Cart-Serie wurde vor Kurzem stark überarbeitet“, erklärt Krups. „In diesem Zuge haben wir unsere Dreheinheiten mit Schleifringen von Servotecnica ausgestattet. Sie übertragen 48 V für den Fahr- und Drehantrieb sowie ein Bussignal zur Ansteuerung der Motorregler und Stoppeinheiten auf den Drehmodulen.“

Ab wann sich die Anschaffung eines Robotersystems lohnt

Industrieroboter

Ab wann sich die Anschaffung eines Robotersystems lohnt

05.11.18 - Robotersysteme liegen im Trend – immer mehr Unternehmen setzen auf die automatisierten Helfer. Doch ab wann lohnt sich die Anschaffung eines Industrieroboters? lesen

Durch den Einsatz der Schleifringe stellt Krups sicher, dass sich die Einheiten unendlich drehen lassen. So wird eine Energieführungskette überflüssig, die bei dieser Applikation oftmals zu Problemen führt. Die Kombination von leistungs- und signalführenden Schleifkontakten in einer Einheit resultiert in einer sehr kompakten Bauform und reduziert den Verkabelungsaufwand. Die Hohlwelle der Drehverbindung ermöglicht es den Förderexperten von Krups, einen zentralen Stellfuß von oben einstellen zu können. „Dies war auch eine unserer wesentlichen Anforderungen, um die bodenliegende, flache Bauform zu ermöglichen“, schildert Phillipp Krups. „Darüber hinaus gab es eine Bauhöhenbegrenzung, die sich aber mit der kleinsten Standardbauform des Schleifrings realisieren ließ. Wir haben uns bewusst gegen eine kundenspezifische Ausführung entschieden, um eine schnelle Verfügbarkeit von solider Technik zu sichern.“

SEMINARTIPPNeue Methoden zur Bewertung von Sicherheitsfunktionen beschreibt die Norm ISO 13849. Wie diese Norm einzuhalten ist, dabei hilft das Seminar „Anwendung der Sicherheitsnorm DIN EN ISO 13849 beim Aufbau von Maschinensteuerungen“.
Weitere Informationen

Flexible Drehverbindung mit Hohlwellen-Schleifringen

Servotecnica liefert für diese Applikation Hohlwellen-Schleifringe der C-Serie in der Baugröße 06 – der Außendurchmesser beträgt 99 mm, die Durchführung der Hohlwelle 38 mm. Krups nutzt zwei Schleifringe pro Phase, um 2 × 15 A übertragen zu können und um eine Redundanz auch bei Signalen zu erzielen. 12 Datenkanäle und 6 Leistungskanäle pro Schleifring sorgen für eine schnelle Übertragung von Strom und Signalen. Die Hohlwellen-Drehverbindungen der C-Serie bieten eine wirtschaftliche und schnell verfügbare Lösung, wenn eine kompakte Durchbohrungskonfiguration benötigt wird. Sie sind standardmäßig in vielen Größen und Ausführungen erhältlich – von 3 mm bis über 100 mm Durchmesser der Durchgangsbohrung.

Die Faserbürstentechnologie sowie die Gold-Gold-Technologie für Signale gewährleisten eine lange Lebensdauer und ein geringes elektrisches Rauschen für eine Feldbusübertragung mit hoher Datenrate. Die extreme Flexibilität der Drehdurchführungen der C-Serie ermöglicht es auch, Konfigurationen auf Kundenwunsch individuell anzupassen – zum Beispiel für die Verwendung von Spezialkabeln oder Steckverbindern.

Drehverbindung im Prototyp bewährt sich

Nach ausführlichen Tests präsentierte Krups das erste Serienmodul des überarbeiteten Logomat-E-Cart-V2-Systems im Herbst 2018. „Der Prototyp läuft in unserem Werk im Dauerversuch und die Drehverbindung hat sich bestens bewährt“, so das Resümee von Philipp Krups. „Wir haben keinen Ausfall, kein Versagen, keinen Datenverlust und keine Übertragungsfehler.“ Daher werden die Experten für Fördersysteme nun alle Drehmodule standardmäßig mit den Schleifringen von Servotecnica ausstatten.

Was kombinierte Drehverbinder können

Schleifring

Was kombinierte Drehverbinder können

09.04.18 - Schleifringe bzw. elektrische Drehübertrager ermöglichen es, Signale und elektrische Leistungen von einer festen auf eine mobile Struktur zu übertragen. Sollen jedoch auch flüssige oder gasförmige Substanzen übertragen werden, sind ausgefeiltere Lösungen nötig. Mit seinen kombinierten Drehverbindern bietet Servotecnica hierzu eine Palette an Systemen an, die sich individuell an die jeweilige Anwendung anpassen lassen. lesen

Funktechnologie macht ruhige FTS munter

Funktechnologie

Funktechnologie macht ruhige FTS munter

23.01.19 - Mobile Fördertechnik mit Fahrerlosen Transportsystemen (FTS) erfordert neue Kommunikationsstrukturen zwischen Produktionsanlagen und übergeordneter IT. Automobilhersteller setzen hier auf Funktechnologie. lesen

Neuer Sicherheits-Laserscanner unterstützt Navigationssoftware

Sicherheits-Laserscanner

Neuer Sicherheits-Laserscanner unterstützt Navigationssoftware

14.09.18 - Der neue Laserscanner RSL 400 von Leuze Electronic mit Messwertausgabe sorgt nicht nur für die Sicherheit von Fahrerlosen Transportsystemen (FTS), sondern hilft ihnen auch beim Navigieren. lesen

Einfach sicher gesteckt mit M12-Push-Pull-Schnellverriegelung

Anschlusstechnik

Einfach sicher gesteckt mit M12-Push-Pull-Schnellverriegelung

20.11.18 - Rundsteckverbinder der Baugröße M12 haben sich in vielen industriellen Bereichen durchgesetzt – von der Produktion bis zu Infrastruktur-Projekten. Für viele Anwender wird das neue M12-Push-Pull-System weitere Vorteile bringen – neben der vereinfachten Handhabung bietet es eine hohe mechanische und elektrische Stabilität. lesen

* Dipl.-Ing. Christian Becker ist Geschäftsführer der Servotecnica GmbH in Raunheim.
