Druckguss Verlorene Salzkerne für den Druckguss

Redakteur: Dipl.-Ing. Dorothee Quitter

Durch die Adaption des Lost Foam Prozesses ist es Forschern am Fraunhofer-Institut für Fertigungstechnik und Angewandte Materialforschung IFAM gelungen, geometrisch komplexe Salzkerne für den Leichtmetallguss zu fertigen.

Anbieter zum Thema

FAULHABER Antriebssysteme
PMA Kabelschutz - ABB STOTZ-KONTAKT GmbH
Heraeus AMLOY Technologies GmbH
Fraunhofer-Institut für Fertigungstechnik und Angew. Materialforschung - IFAM -

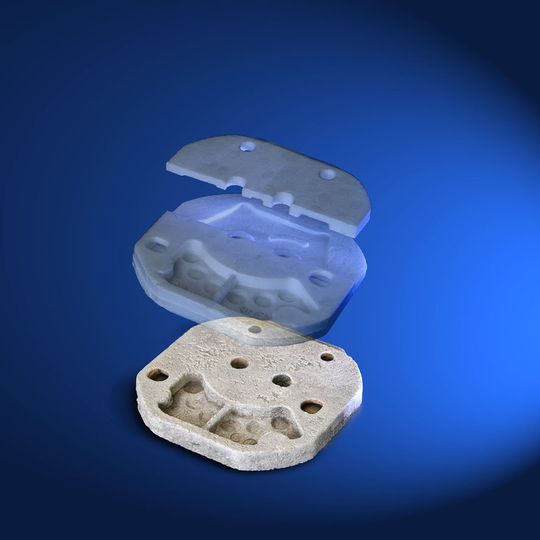

Gegossener Salzkern mit innenliegenden Kanälen und Hinterschneidungen hergestellt im Lost Foam Verfahren und das geschäumte Polystyrol-Modell im Schnitt zur Darstellung der komplexen Geometrie
Gegossener Salzkern mit innenliegenden Kanälen und Hinterschneidungen hergestellt im Lost Foam Verfahren und das geschäumte Polystyrol-Modell im Schnitt zur Darstellung der komplexen Geometrie
(Bild: Fraunhofer IFAM)

Das Lost Foam Verfahren ist eine ökonomische Fertigungstechnik zum Gießen von Bauteilen mit außergewöhnlich komplexen Geometrien, die mit keinem anderen Gießverfahren herstellbar sind. Die geometrische Gestaltungsfreiheit des Verfahrens wird genutzt, um gezielt komplex geformte Salzkerne mit Hohlräumen, Hinterschneidungen oder poröser Stützstruktur bei zugleich stabiler, geschlossener Randschale herzustellen. Dabei bietet das Lost Foam Verfahren eine hohe Flexibilität bezüglich der Größe der Kerne und der angestrebten Stückzahlen. Kleine, filigrane Strukturen sind ebenso herstellbar wie große bis zu 50 Kilogramm schwere Kernstrukturen sowohl für die Anwendung im Prototypenbereich als auch für Klein- und Großserien. Die Herstellung massiver Kerne, bekannt aus dem Druckgießverfahren »Lost Core Technik«, sind genauso realisierbar wie Kerne mit innen liegenden Hohlstrukturen.

Die Herstellung von Salzkernen im Lost Foam Verfahren weist noch weitere Vorteile auf. Die auf Wunsch umsetzbare schwammartige, poröse Innenstruktur ermöglicht ein leichteres Herauslösen des verlorenen Kerns, zugleich wird bei dieser Technologie weniger Salz zur Herstellung des Kernes benötigt. Die Oberflächenstruktur der Salzkerne kann frei variiert werden und beispielsweise in Medien führenden Kanälen (Ölkanäle, Wassermäntel, etc.) die Strömungseigenschaften optimieren. Aufgrund der Prozesstechnik werden im Lost Foam Verfahren weder Dauerformen noch Gießkammern aus Werkzeugstahl benötigt, die im Druckgießverfahren stark unter der korrosiv aggressiven Salzschmelze leiden. Es besteht weniger Verschleiß und somit geringer Wartungsaufwand. (qui)
