Wärmemanagement

So finden Sie den richtigen Ventilator

| Autor / Redakteur: Uwe Sigloch / Sandra Häuslein

Mithilfe des Auswahlprogramms Fanscout von EBM-Papst lässt sich die wirtschaftlichste Ventilatorkombination ermitteln – auch für Fangrids.

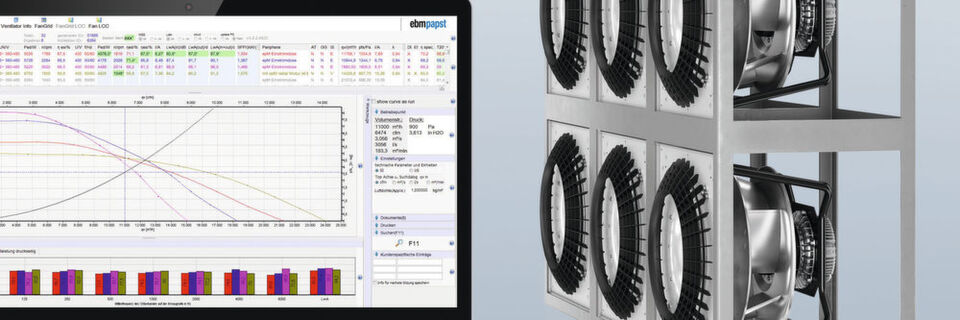

Mithilfe des Auswahlprogramms Fanscout von EBM-Papst lässt sich die wirtschaftlichste Ventilatorkombination ermitteln – auch für Fangrids. (Bild: EBM-Papst)

Ist ein Ventilator zu schwach, wird die erforderliche Luftmenge nicht erreicht. Ist der Ventilator überdimensioniert, verbraucht er unnötig viel Energie. Der Fanscout von EBM-Papst unterstützt Planer und Anwender dabei, den passenden Ventilator zu finden. Der Tüv Süd bestätigt der Software die höchste Genauigkeitsklasse.

Um negative Auswirkungen durch unpassende Produkte zu verhindern, bietet EBM-Papst eine zuverlässige Software zur Ventilatorauswahl an: den EBM-Papst Fanscout. Er unterstützt Planer und Hersteller in der Klima- und Lüftungstechnik dabei, das optimale Produkt für individuelle Anwendungen zu finden. Die Software berücksichtigt bis zu fünf verschiedene Betriebspunkte und arbeitet mit echten Messwerten. Die Abweichung der berechneten Betriebsdaten zu real gemessenen Daten sind so gering, dass der Tüv Süd der Software die höchste Genauigkeitsklasse bestätigt. Die Anwender bekommen so absolut zuverlässige und vor allem genaueste Daten. Dabei wird nicht die Leistung der einzelnen Ventilator-Komponenten gemessen, sondern der Ventilator als ganzheitliches System bestehend aus Ventilatorlaufrad, EC-Antriebsmotor und integrierter Steuerelektronik, getreu dem Prinzip „Wire-to-Air“ – vom elektrischen Anschluss bis zur verfügbaren Luftleistung.

Passgenaue Auswahl parallelbetriebener Ventilatoren

Wie einfach sich mit dem Fanscout beispielsweise parallelbetriebene Ventilatoren – sogenannte Fangrids – auslegen lassen, zeigt ein exemplarischer Auswahlprozess. Nach einem ersten Fachgespräch übernimmt EBM-Papst zunächst die Vorauswahl der in Frage kommenden Ventilatoren und erstellt eine sogenannte Fanscout-Kollektion. Zusammen mit der eigentlichen Software kann der Anwender bereits Ventilatoren auswählen. Es besteht nun die Möglichkeit bis zu fünf verschiedene Betriebspunkte einzugeben. Mit den jeweiligen Betriebszeiten in diesen Betriebspunkten über das Jahr gesehen, ergibt sich das Nutzungsprofil, das dann als Basis für die Berechnung verwendet wird. Mit diesem Verfahren wird der Jahresenergieverbrauch und somit die zu erwartenden Betriebskosten dargestellt. Dies ist deutlich genauer als das heute übliche Verfahren, anhand des nur selten erreichten Maximalbetriebspunkts die Berechnung vorzunehmen.

Radialventilatoren fürs Extreme

Wärmemanagement

Radialventilatoren fürs Extreme

22.12.16 - EBM-Papst hat eine patentierte Membran für seine Radialventilatoren entwickelt. Sie soll die elektronischen Bauteile von Ventilatoren selbst in Umgebungen mit häufigen Temperatur- und Feuchtigkeitsschwankungen vor Korrosion und damit vor dem Ausfall schützen. Die Ventilatoren kommen vor allem in IT- und Telekommunikationsanwendungen zum Einsatz. lesen

Um die Ausfallsicherheit des Systems zu bestimmen, kann die gewünschte Redundanz eingestellt werden. Dieser Parameter gibt an, wie viele Ventilatoren abgeschaltet werden können, ohne dass der geforderte Volumenstrom unterschritten wird. Dabei muss zum einen die Reserve der verbleibenden Ventilatoren so groß bemessen sein, dass die fehlende Luftmenge der außer Betrieb befindlichen Ventilatoren kompensiert werden kann. Zum anderen muss auch die Luftmenge kompensiert werden können, welche durch die stehenden Ventilatoren zurückströmt. Man unterscheidet dabei die Variante mit vorhandener Rückströmklappe, also keine Rückströmung, und ohne Rückströmklappe. Auch dies wird im Fanscout abgebildet.

Zudem lassen sich auch die Einbauräume festlegen, die für die Montage zur Verfügung stehen. Das ist vor allem bei engen Platzverhältnissen hilfreich, denn diese Funktion berücksichtigt Druckverluste die entstehen, wenn Ventilatoren zu nah an Wände oder andere Ventilatoren angebaut werden. Optional können im Anschluss der gewünschte Ventilatortyp sowie die Anzahl der insgesamt zu verbauenden Ventilatoren eingegrenzt werden.

Ausführliche Informationen zu möglichen Optionen

Auf Grundlage der eingegebenen Parameter berechnet der Fanscout verschiedene mögliche Fangrid-Kombinationen und sortiert diese nach ihrer Energieeffizienz. Neben dem Energieverbrauch gibt die Ergebnistabelle Auskunft über den empfohlenen Ventilatortyp, die Anzahl der parallel arbeitenden Ventilatoren und den Drehzahlfaktor. Dieser gibt an, wie weit die Betriebsdrehzahl der ausgewählten Ventilatoren von der Nenndrehzahl der Ventilatoren abweicht und ist somit ein Maß für die „Reserven“ der Auswahl. Für jede Ventilatorkombination werden die Luftleistung, die Aufnahmeleistung und der Wirkungsgrad grafisch als Kennfeld dargestellt. In den Kennfeldern sind zudem die vorgegebenen Betriebspunkte eingetragen und ihre anteilige Betriebsdauer wird über die Größe der Punkte visualisiert. Auch Informationen über das Geräusch bietet der Fanscout für die möglichen Ventilatorkombinationen. So zeigt er für jeden Betriebspunkt die Schallleistung eines Ventilators – wahlweise saug- oder druckseitig – an.

Wie soll der Ventilator klingen?

Psychoakustik

Wie soll der Ventilator klingen?

15.12.16 - Warum empfinden wir ein Geräusch angenehm oder eher lästig? Damit beschäftigt sich die Psychoakustik. EBM-Papst berücksichtigt Ergebnisse aus entsprechenden Untersuchungen dazu bei der Ventilator-Entwicklung. lesen

Energieeffizient konstruieren und produzieren

Wärmemanagement

Energieeffizient konstruieren und produzieren

15.10.15 - Wie ein nachhaltiges Produkt aussieht, wie es entsteht und warum Nachhaltigkeit überhaupt so wichtig ist – und das schon seit dem 18. Jahrhundert, erklärt Dr. Bruno Lindl, Geschäftsführer Forschung und Entwicklung bei Ventilatoren- und Motorenhersteller EBM-Papst. lesen

Lebenszykluskosten im Blick

Um die Bewertung der verschiedenen Optionen für den Anwender noch aussagekräftiger zu machen, bietet der Fan- scout zusätzlich die Möglichkeit, die Lebenszykluskosten der in Frage kommenden Kombination zu ermitteln. Dazu wird die Aufnahmeleistung der Ventilatoren in den jeweiligen Betriebspunkten mit der Betriebszeit und den Stromkosten multipliziert und aufaddiert. Ergebnis sind die reinen Betriebskosten der Anlage über einen vorgegebenen Zeitraum. Durch zusätzliche Eingabe der Beschaffungs-, Installations- und Servicekosten werden die Gesamtkosten des Fangrid über die Zeit dargestellt. (sh)
