Von Kraftspannmuttern und Spanneisen über Mehrfachspannsysteme bis zu Spannverschlüssen: Wir stellen sechs neue Produkte vor, die die tägliche Arbeit beim Spannen und Halten erleichtern.

Die Bedienung der Kraftspannmuttern der Reihen MCA-S und MCA-T ermöglichen eine unkomplizierte Bedienung per Hand.
(Bild: JAKOB Antriebstechnik GmbH)

Spannkräfte im Handumdrehen

Die Bedienung der Kraftspannmuttern der Reihen MCA-S und MCA-T von Jakob Antriebstechnik ist völlig werkzeuglos möglich: Die um einen Stern- (MCA-S) oder T-Griff (MCA-T) erweiterten Spannmuttern ermöglichen eine unkomplizierte Bedienung per Hand. Die Kraftverstärkung wird über das integrierte Planetengetriebe erzielt, hohe Spannkräfte sind auf diese Weise spielend einfach zu erreichen. Die automatische Umschaltung von der Vorspannung zur Kraftspannung wird durch automatische Umschaltung gewährleistet. Dank ihrer robusten Bauweise und der selbsthemmenden Funktion der Kraftspannmuttern kann ein hoher Grad an Sicherheit garantiert werden. Sie sind aus nitrokarburiertem Vergütungsstahl hergestellt und mit einem Gehäusedeckel aus Aluminium versehen, daher können sie bei Betriebstemperaturen von –30 °C bis 90 °C eingesetzt werden.

Bildergalerie

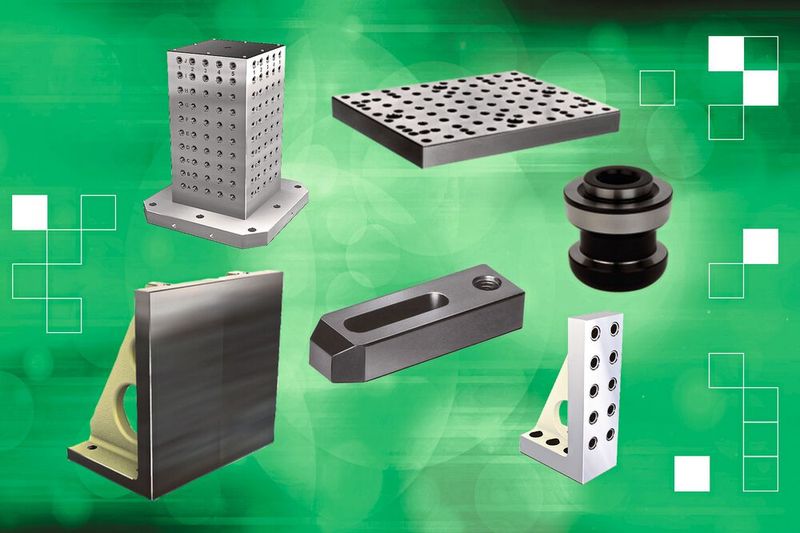

Die Kategorien Platten und Spanneisen wurden im norelem Spanntechnik-Portfolio erweitert. Die Untergruppe Nullpunkt-Spannsysteme wurde neu in das norelem Vollsortiment integriert.

Der Spannverschluss PA 6-240 von Dirak aus Polymid verschließt Gehäuseabdeckungen jeglicher Art im Innen- und Außenbereich.

die Spanner der neuen Serie 82L-3E von Destaco erfüllen die strengen Anforderungen für den Einsatz in der Blechbearbeitungs- und Automobilindustrie,

Bildergalerie mit 6 Bildern

Neuerungen bei Nullpunkt-Spanntechnik, Spanneisen und Platten

Norelem hat den Bereich Spanntechnik maßgeblich ausgebaut: So wurden dem bestehenden Spanntechnik-Sortiment mehr als 800 Artikel hinzugefügt. Neuerungen und Erweiterungen gibt es zum Beispiel bei der Nullpunkt-Spanntechnik sowie in den Kategorien Spanneisen und Platten. In der Hauptgruppe „norelem fixiert“ wurden die Unterkategorien „Platten“, „Aufbauelemente“, „Aufspannwinkel“ und „Aufspannwürfel“ erweitert.

Unter anderem sind in der Kategorie „Platten“ drei neue Produktfamilien erhältlich: Grundplatten aus Grauguss mit Rasterbohrungen in rechteckigen und runden Ausführungen sowie Paletten aus Grauguss mit Rasterbohrungen. Die Kategorie „Spanneisen“ wiederum wurde um sieben Produktfamilien erweitert. Bei Norelem sind sowohl vorgefertigte Baugruppen als auch Einzelteile verfügbar, mit denen sich individuelle Baugruppen zusammenstellen lassen.

Neu ist die Untergruppe „Nullpunkt Spanntechnik“. Sie umfasst „Nullpunkt-Spannsysteme“, „5-Achs Modul-Spannsysteme 80“, „5-Achs Modul-Spannsysteme 50“ und „5-Achs Modul-Spannsysteme 138“. In dieser Kategorie hat norelem eine ganze Reihe von Werkzeugen versammelt, die Zeit und Aufwand beim Spannen sparen.

Newsletter Konstruktionsbauteile

Empfehlung der Redaktion

Jan Vollmuth, Fachredakteur konstruktionspraxis

Flexibel für alle Losgrößen einsetzbar

Mit dem neuen Mehrfach-Spannsystem von Heinrich Kipp Werk der Systembreite 50, mit dem sich unterschiedlich große Werkstücke spannen lassen.
(Bild: Heinrich Kipp Werk)

Das Heinrich Kipp Werk bringt ein neues Mehrfach-Spannsystem auf den Markt, mit dem das zuverlässige Spannen von unterschiedlichen Werkstücken möglich ist. Es eignet sich für alle Losgrößen und erlaubt sehr hohe Spannkräfte. Die Präzisionsverzahnung des Systems gewährleistet eine exakte Wiederholgenauigkeit. Nicht zuletzt ist der Umbau von Einfach- zu Mehrfachaufspannungen schnell und einfach zu bewerkstelligen.

Das Mehrfach-Spannsystem besteht aus variablen Elementen: Spannschienen, Anschläge und Keilspanner (mit oder ohne Festbacke) sind miteinander kombinierbar. Spannschienen sind in den Längen 130, 300, 400, 500, 600 und 700 mm erhältlich. Durch mehrere Spannschienen hintereinander können Spannbereiche flexibel in der Länge erweitert werden. Bei einer Montage nebeneinander lassen sich die Spannbereiche verbreitern, sodass große Bauteile gespannt werden können.

Einstellbare Spannarm-Öffnungswinkel bis 105°

Die neuen Kraftspanner der Serie 82L-3E von Destaco zeichnen sich durch ein leichtes, geschlossenes Aluminiumgehäuse aus und besitzen eine optimierte Mechanik, die präziser und deutlich langlebiger als bei früheren Spannern ist. Die 82L-3E Kraftspanner sind eine perfekte Ergänzung zu den 82M-3E Modellen und in drei Ausführungen mit Haltemomenten von 75 bis 380 Nm und Spannmomenten von 25 bis 120 Nm bei 5 bar erhältlich.

Bei einem Druckluftverlust in Aktion lässt sich der 82L-3E manuell entriegeln. Für Flexibilität sorgt ein optionaler Handhebel, der auf der linken oder rechten Seite des Spanners montiert werden kann. Durch mehrere Befestigungsflächen ist man auch bei Montage und Installation flexibel.

Mit einer 360-Grad-Kontaktfläche hat das „zupackende“ All-in-on-System Stahl- oder Messingrohre unterschiedlicher Stärke stets sicher im Griff. (SKF Economos Deutschland GmbH)

Starkes Spannen über Kronenradgetriebe

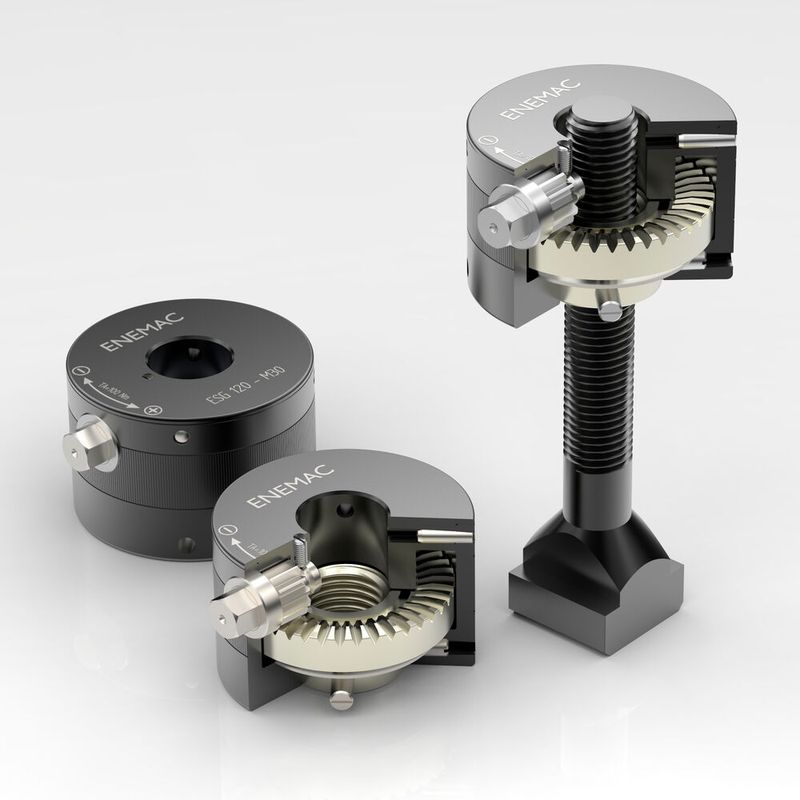

Spanntechnikspezialist Enemac bietet mit der Serie ESG eine neue Spannmuttertype, bei der die Spannkraftverstärkung über ein spezielles Kronenradgetriebe mit rechtwinkliger Umlenkung der Rotation und seitlicher manueller Bedienung erfolgt.
(Bild: Enemac)

Der Spanntechnikspezialist Enemac stellt mit der Serie ESG eine neue Spannmuttertype vor. Die Spannkraftverstärkung bei dieser Spannmutter erfolgt über ein spezielles Kronenradgetriebe mit rechtwinkliger Umlenkung der Rotation und seitlicher manueller Bedienung. Durch die neu konstruierten Kraftübersetzungselemente erzielt die ESG im Vergleich zu den Typen ESB und ESD aus eigenem Haus eine geringere Bauhöhe und insgesamt kompaktere Abmessungen. Dies erlaubt den Einsatz in extrem beengten Verhältnissen.

Jetzt Newsletter abonnieren

Verpassen Sie nicht unsere besten Inhalte

Geschäftliche E-Mail

Bitte geben Sie eine gültige E-Mailadresse ein.

Mit Klick auf „Newsletter abonnieren“ erkläre ich mich mit der Verarbeitung und Nutzung meiner Daten gemäß Einwilligungserklärung (bitte aufklappen für Details) einverstanden und akzeptiere die Nutzungsbedingungen. Weitere Informationen finde ich in unserer Datenschutzerklärung.

Stand vom 15.04.2021

Es ist für uns eine Selbstverständlichkeit, dass wir verantwortungsvoll mit Ihren personenbezogenen Daten umgehen. Sofern wir personenbezogene Daten von Ihnen erheben, verarbeiten wir diese unter Beachtung der geltenden Datenschutzvorschriften. Detaillierte Informationen finden Sie in unserer Datenschutzerklärung.

Einwilligung in die Verwendung von Daten zu Werbezwecken

Ich bin damit einverstanden, dass die Vogel Communications Group GmbH & Co. KG, Max-Planckstr. 7-9, 97082 Würzburg einschließlich aller mit ihr im Sinne der §§ 15 ff. AktG verbundenen Unternehmen (im weiteren: Vogel Communications Group) meine E-Mail-Adresse für die Zusendung von redaktionellen Newslettern nutzt. Auflistungen der jeweils zugehörigen Unternehmen können hier abgerufen werden.

Der Newsletterinhalt erstreckt sich dabei auf Produkte und Dienstleistungen aller zuvor genannten Unternehmen, darunter beispielsweise Fachzeitschriften und Fachbücher, Veranstaltungen und Messen sowie veranstaltungsbezogene Produkte und Dienstleistungen, Print- und Digital-Mediaangebote und Services wie weitere (redaktionelle) Newsletter, Gewinnspiele, Lead-Kampagnen, Marktforschung im Online- und Offline-Bereich, fachspezifische Webportale und E-Learning-Angebote. Wenn auch meine persönliche Telefonnummer erhoben wurde, darf diese für die Unterbreitung von Angeboten der vorgenannten Produkte und Dienstleistungen der vorgenannten Unternehmen und Marktforschung genutzt werden.

Falls ich im Internet auf Portalen der Vogel Communications Group einschließlich deren mit ihr im Sinne der §§ 15 ff. AktG verbundenen Unternehmen geschützte Inhalte abrufe, muss ich mich mit weiteren Daten für den Zugang zu diesen Inhalten registrieren. Im Gegenzug für diesen gebührenlosen Zugang zu redaktionellen Inhalten dürfen meine Daten im Sinne dieser Einwilligung für die hier genannten Zwecke verwendet werden.

Recht auf Widerruf

Mir ist bewusst, dass ich diese Einwilligung jederzeit für die Zukunft widerrufen kann. Durch meinen Widerruf wird die Rechtmäßigkeit der aufgrund meiner Einwilligung bis zum Widerruf erfolgten Verarbeitung nicht berührt. Um meinen Widerruf zu erklären, kann ich als eine Möglichkeit das unter https://support.vogel.de abrufbare Kontaktformular nutzen. Sofern ich einzelne von mir abonnierte Newsletter nicht mehr erhalten möchte, kann ich darüber hinaus auch den am Ende eines Newsletters eingebundenen Abmeldelink anklicken. Weitere Informationen zu meinem Widerrufsrecht und dessen Ausübung sowie zu den Folgen meines Widerrufs finde ich in der Datenschutzerklärung, Abschnitt Redaktionelle Newsletter.

So funktioniert es: durch Drehen einer kleinen Mutter, die seitlich am Gehäuse angebracht ist, wird das innenliegende Getriebe mit minimalem Kraftaufwand angetrieben und dadurch das Gegenstück fest gespannt. Durch dieses Konzept kann eine Spannkraft von 12 t manuell von jedem Arbeiter aufgebracht werden. Dabei stehen Gewindegrößen von M16 bis M30 zur Verfügung.

Die Reihe ESG wurde für Werkstücke und Werkzeuge mit variierender Bauteilgröße konzipiert, da die Einschraubtiefe aufgrund des durchgängigen Gewindes nicht beschränkt wird.

Destaco hat sein Angebot im Bereich horizontale und vertikale Kniehebelspanner um Modelle mit Frontbefestigung erweitert. (Destaco)

Korrosionsbeständiger Spannverschluss

Der neue Spannverschluss PA 6-240 von Dirak aus Polyamid ist korrosionsbeständig und eignet sich dazu, Gehäuseabdeckungen jeglicher Art im Innen- und Außenbereich zu verschließen. Zudem können sich Wasser und Schmutz dank des Designs mit abgerundeten Formen auf der Oberfläche des Verschlusses nicht ansammeln.

Beim Schließen der Spannmechanik wird der Totpunkt überwunden, wodurch der Spannverschluss im geschlossenen Zustand sicher verriegelt. Die Hebelwirkung sorgt dafür, dass mit wenig Handkraft viel Haltekraft erreicht wird. So werden die Gehäuseteile fest zusammengehalten. Gleichzeitig schützt der Spannverschluss den Bediener, da Klappen und Abdeckungen nicht unkontrolliert aufspringen können.

Der Spannverschluss PA 6-240 lässt sich werkzeuglos in Sekundenschnelle montieren.
