Schwingungselement

Schwingungsisolierte Lagerung von Maschinen und Anlagen

15.04.2010 | Redakteur: Dorothee Quitter

G+H Schallschutz bietet neue elastische Lagerungselemente für die schwingungsisolierte Lagerung von Maschinen und Anlagen. Diese Modelle der Typenreihe DEL-H sollen die Übertragung

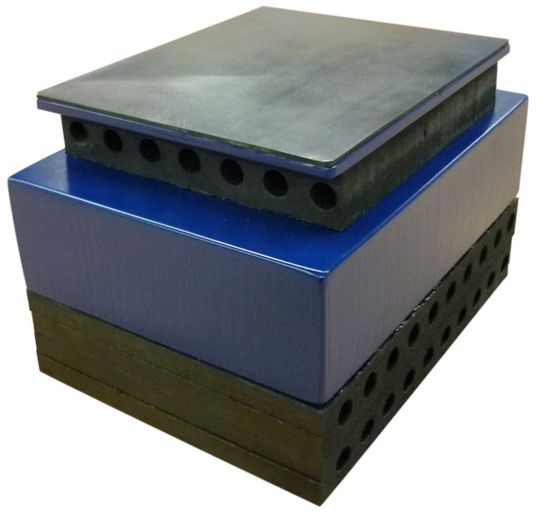

G+H Schallschutz bietet neue elastische Lagerungselemente für die schwingungsisolierte Lagerung von Maschinen und Anlagen. Diese Modelle der Typenreihe DEL-H sollen die Übertragung stoßartiger oder periodischer Störkräfte gegenüber konventionellen Lösungen deutlich vermindern. Sie werden zur Schwingungsisolierung und Körperschalldämmung von Maschinen, Anlagen, Bauteilen und Komponenten eingesetzt. Durch den Aufbau wirkt das Lagerungselement wie eine 2-fach-elastische Lagerung oder ein 2-Massen-Schwinger. Jedes DEL-Lagerungselement ist wie folgt aufgebaut: eine obere Haftplatte, eine Stahldruckverteilerplatte, eine obere und eine untere elastische MAFUND-Zwischenschicht, bestehend aus einer hochelastischen Kautschukmischung mit hoher Alterungsbeständigkeit, sowie eine dazwischen angeordnete lackierte Stahlmasse. Dadurch wird der Einbau eines deutlich schwereren Beton-Zwischenfundaments bei einer Lagerung mit konventionellen Dämmelementen oftmals überflüssig. Die Lagerungselemente der Typenreihe DEL haben eine Tragkraft von 1,3 bis 9,4 kN und eine untere vertikale Lagerungseingangsfrequenz von 8,5 Hz. Sie wirken durch ihren Aufbau ab der oberen Eigenfrequenz wie eine doppelt elastische Lagerung, so dass oberhalb der oberen Eigenfrequenz eine erhöhte Körperschalldämmung von 24 dB / Oktave möglich ist.
