Integrationslösung Schaltschrank wird zum Kühlschrank

| Redakteur: Dipl.-Ing. (FH) Sandra Häuslein

Rittal hat eine neue Kühllösung entwickelt, die direkt in den Schaltschrank integriert ist. So entfällt die Montage von externen Kühlgeräten an den Seiten und im Dachbereich nahezu komplett.

Firmen zum Thema

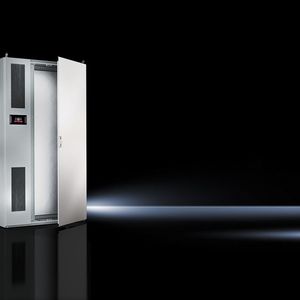

Das vertikale, seitliche Konzept ist eine schmale Einschublösung eines Blue e+ Kühlgerätes mit 2,5 KW Kühlleistung für Einzelschränke oder Schrankreihen zur ein- oder beidseitigen Kühlung.
Das vertikale, seitliche Konzept ist eine schmale Einschublösung eines Blue e+ Kühlgerätes mit 2,5 KW Kühlleistung für Einzelschränke oder Schrankreihen zur ein- oder beidseitigen Kühlung.
(Bild: Rittal)

Rittal hat eine Integrationslösung für den Steuerungs- und Schaltanlagenbau vorgestellt. Dabei handelt es sich um eine Symbiose aus Schaltschrank und Klimatisierungstechnik. Das Kühllösungskonzept ist in zwei Varianten verfügbar: als horizontaler Einschub im Dachbereich oder als vertikale, seitliche Lösung.

„Die Integrationslösung stellt eine zukunftsweisende Lösung dar: Das Kühlgerät ist Teil des Schaltschranks und keine klassische Komponente mehr, die zeitaufwendig eingebaut werden muss“, sagt Steffen Wagner, Abteilungsleiter Climate Control bei Rittal. Er ergänzt: „Vergleichbar mit einem handelsüblichen Kühlschrank erhalten unsere Kunden aus einer Hand ein Produkt auf Basis einer Bestellnummer – mit allen Zeit- und Kostenvorteilen durch einfachere Bestellung, reduzierten Montageaufwand und bessere Zugänglichkeit im Servicefall“.

Bildergalerie

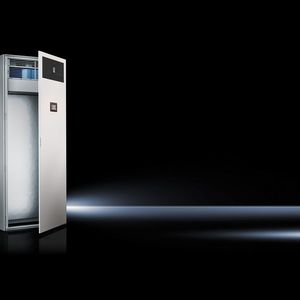

  • Horizontale Einschublösung

Bei der horizontalen Einschublösung wird ein 2-kW-Kühlgerät mit Blue-e+-Technologie mit einer Höhe von 400 mm in den oberen Bereich des Schranks auf Schienen eingeschoben – ohne Montageaufwand und -ausbrüche. Als Basis dient der TS-8-Schaltschrank von Rittal mit 800 mm Breite und 600 mm Tiefe. Da der Luftein- und -austritt an der Front der Kühleinheit vorgesehen ist, sind keine Mindestabstände seitlich des Schranks oder nach hinten notwendig.

  • Seitliche Einschublösung

Das seitliche Konzept ist eine schmale Einschublösung eines 2,5-kW-Kühlgerätes mit Blue-e+-Technologie mit einer Modulbreite von 300 mm für Einzelschränke oder Schrankreihen zur einseitigen Kühlung. Als Basis dient der TS-8-Schaltschrank mit 2000 mm Höhe und 600 mm Tiefe. Weit auseinander liegende Luftöffnungen sorgen für Durchströmung. Da auch hier der Luftein- und -austritt an der Front vorgesehen ist, sind keine Mindestabstände zur Schaltschrankseite bei geschlossener Seitenwand oder nach hinten erforderlich. Eine Anreihung der Schränke ist möglich.

Blue-e-+-Technologie kombiniert Kompressor-Kühlgerät und Heat Pipe

Die Blue-e+-Technologie arbeitet mit einer Kombination aus einem Kompressor-Kühlgerät und einer Heat Pipe, die für eine passive Kühlung sorgt. Mithilfe der Inverter-Technologie, mit der über eine Spannungsregelung die Drehzahl von Kompressor und Lüfter eingestellt werden kann, wird die benötigte Kühlleistung zur Verfügung gestellt. Das grafische Touchdisplay bietet zudem alle relevanten Informationen auf einen Blick und ermöglicht intelligente Schnittstellenfunktionen und Kommunikationsmöglichkeiten.

Der Einschub der Kühleinheiten kann per Plug-and-Play bereits vom Hersteller vorgenommen werden, so dass Steuerungs- und Schaltanlagenbauer ausschließlich den elektrischen Anschluss vornehmen müssen. Das spart Zeit. (sh)
