Wälzlager

Schaeffler verdoppelt Gebrauchsdauer mit neuem Wälzlagerwerkstoff

| Redakteur: Ute Drescher

In einem Warmbandwerk eines Stahlproduzenten werden in den Arbeitswalzen erste Testlager der vierreihigen FAG Kegelrollenlager aus Mancrodur carbonitriert eingesetzt. Die Testlager erreichen in dieser Anwendung eine doppelte Gebrauchsdauer.
Bildergalerie: 3 Bilder

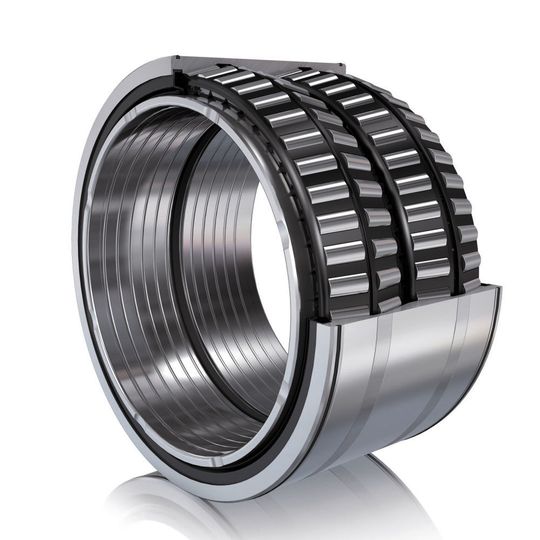

In einem Warmbandwerk eines Stahlproduzenten werden in den Arbeitswalzen erste Testlager der vierreihigen FAG Kegelrollenlager aus Mancrodur carbonitriert eingesetzt. Die Testlager erreichen in dieser Anwendung eine doppelte Gebrauchsdauer. (Bild: Schaeffler)

Mit Mancrodur carbonitriert hat Schaeffler einen lange bestehenden Zielkonflikt in der Entwicklung von Wälzlagerwerkstoffen gelöst: Der neue Stahl in Kombination mit der Wärmebehandlung Carbonitrieren bietet sowohl eine große Oberflächenhärte als auch eine im Vergleich zu anderen Stählen hohe Duktilität.

Mischreibung oder Verschmutzung mit Fremdpartikeln sind Bedingungen wie sie in der Stahlindustrie, dem Bergbau oder auch in der Bahntechnik vorkommen. Stark reduzierte Gebrauchsdauern der Lager oder frühzeitige Ausfälle können dort sehr hohe Folgekosten verursachen. Der zu lösende Zielkonflikt: Einerseits müssen die Laufbahnen hart, verschleißfest und tragfähig sein. Andererseits sollten sie die eingebrachten Verformungen durch harte Fremdpartikel beim Überrollen gut tolerieren und gegebenenfalls einebnen können. Diesen Zielkonflikt zwischen großer Härte und ausreichender Duktilität hat Schaeffler mit dem Wälzlagerstahl Mancrodur in Verbindung mit der Wärmebehandlung Carbonitrieren gelöst.

Mancrodur carbonitriert verfügt über eine außergewöhnliche Kombination an Eigenschaften, die diesen Wälzlagerwerkstoff für besonders schwierige Umgebungsbedingungen prädestinieren:

  • Durch die Wärmebehandlung – eine Kombination aus Aufkohlen und Nitrieren – sind die Oberflächen der Mancrodur-Lager zum einen hart und verschleißfest.
  • Zum anderen entstehen bei Mancrodur carbonitriert feine und kugelförmige Carbide, die gleichmäßig im Material verteilt und wenig auf die Korngrenzen konzentriert sind. Das Risiko lokaler Schwachstellen ist verringert. Die Laufbahnoberfläche wird so nicht nur härter und verschleißfester, sondern auch duktiler.

Damit ist Mancrodur trotz seiner großen Oberflächenhärte in der Lage, Aufwürfe der Laufbahn durch eingedrückte Fremdpartikel einzuebnen. Die Materialermüdung wird erheblich verzögert, die Rissbildung verhindert und die Gebrauchsdauer deutlich verlängert.

Bei Mangelschmierung erhöht sich aufgrund der höheren Reibung lokal die Temperatur des Materials. Im Vergleich zu anderen Stählen ist der temperaturbedingte Festigkeitsabfall bei Mancrodur kleiner, so dass die Gefahr lokaler Überlastung durch Mangelschmierung deutlich verringert ist.

Unter normalen Schmierbedingungen (Vollschmierung) bietet der carbonitrierte Mancrodur eine Steigerung der Tragzahl um 30 % im Vergleich zum Standard-Werkstoff, gleichbedeutend mit einer Erhöhung der nominellen Lebensdauer um 240 %. In Versuchsreihen konnte bei Vollschmierung eine bis zu sechs Mal längere Lebensdauer mit Mancrodur carbonitriert nachgewiesen werden.

Doppelte Gebrauchsdauer im Betrieb

In schwierigen Umgebungen, wie sie vor allem in der Bahntechnik, im Bergbau oder in der Stahlindustrie vorkommen, sind Tests unter widrigen Realbedingungen entscheidend. In einem Warmbandwerk eines Stahlproduzenten werden in den Arbeitswalzen erste Testlager der vierreihigen FAG Kegelrollenlager aus Mancrodur carbonitriert eingesetzt. Die Testlager erreichen in dieser Anwendung eine doppelte Gebrauchsdauer.

Mancrodur eignet sich besonders, wenn eine höhere Maschinenverfügbarkeit trotz rauer Einsatzbedingungen erreicht werden soll. Neben bereits erprobten Anwendungen in Stahlwerken sind auch hochbelastete Radsatzlager in Güterwagons, Planetenlager in Windkraftgetrieben sowie Lager in Pumpen und Kompressoren weitere bevorzugte Anwendungsfelder des neuen Hochleistungsstahls. Der Trend zum Downsizing führt in vielen Maschinen dazu, dass Lagerungen hinsichtlich ihrer Tragfähigkeit an Grenzen stoßen. Mit der deutlich höheren Tragfähigkeit, der Unempfindlichkeit bei Mangelschmierung und Verunreinigung ist Mancrodur besonders auch für Lager in Getrieben von Agrarmaschinen, Baumaschinen, Pkw und Lkw sowie in Schiffsantrieben einsetzbar. (ud)

Hannover Messe 2017: Halle 22, Stand A12
