Flanschkupplung Robuste Verbindungen für den Anlagenbau

Redakteur: Lea Ziegler

Einfache Montage und Demontage: Ringfeder Power Transmission-Produkte übertragen Drehmomente bis zu 2.440 kNm zuverlässig und ohne Verschleißteile.

Firmen zum Thema

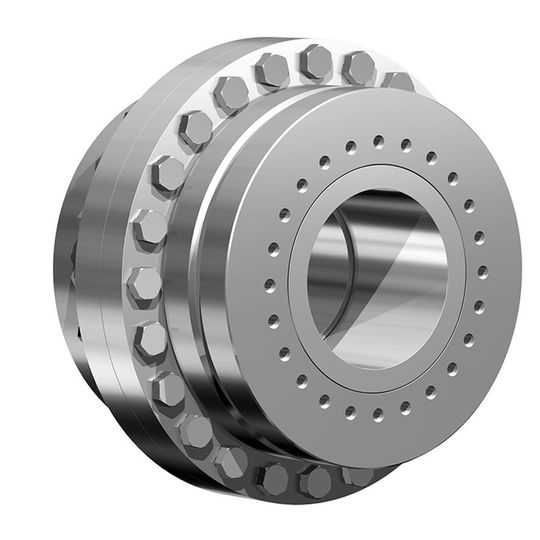

Flanschkupplung von Ringfeder Power Transmission.
Flanschkupplung von Ringfeder Power Transmission.
(Bild: Ringfeder Power Transmission)

Flanschkupplung Die neuen Flanschkupplungen von Ringfeder Power Transmission sind als mechanischer Pressverband aufgebaut. Die Montage und Demontage mit Standardwerkzeug ist wie bei allen Kegelpressverbänden schnell und einfach zu bewerkstelligen. Zusätzliche Bauteile wie Passfedern und Keile werden nicht benötigt. Auch das Erwärmen des Außenteils und Abkühlen des Innenteils sind für eine zuverlässige Montage nicht nötig. Bei wärmeaufgeschrumpften Flanschkupplungen kann es noch zum vorzeitigen Festsitzen während der Montage kommen, auch dieses Problem haben die Ingenieure aus Groß-Umstadt gelöst. Zur Demontage sind nur die Schrumpfscheiben zu lösen, die aufwendige und unter Umweltaspekten problematische Arbeit mit dem üblichen Öldruck (Pumpe) entfällt.

Unter der Marke Ringfeder bietet Ringfeder Power Transmission Flanschkupplungen, ausgelegt für Drehmomente von 6,98 kNm bis zu 2.440 kNm bei einem Wellendurchmesser von 70 mm bis 540 mm. Die Kupplung überträgt dabei aber nicht nur das Drehmoment, sondern auch Biegemomente. So kann das Konzept nicht nur im Anlagenbau und bei Getriebeherstellern eingesetzt werden, sondern ist selbst unter schwierigsten Bedingungen – beispielsweise in der Bergbauindustrie – erste Wahl. Die Flanschkupplung wird nur auf die Welle aufgeschoben. Durch das Anziehen der Schrauben in einer Schrumpfscheibe wird die Verbindung reibschlüssig befestigt und garantiert hohe Festigkeitsreserven sowie hohe Rundlaufgenauigkeit.

Bildergalerie

Zusammen mit den Ring-Flex Stahllamellenkupplungen, den Schwerlast Sicherheitskupplungen GWS und dem in diesem Jahr neu hinzugekommenen Tschan-Kupplungsprogramm bietet die Ringfeder Power Transmission ihren Kunden ein umfassendes und sich ständig erweiterndes Portfolio mit dem Anspruch „One-Stop-Partner in der Kupplungstechnik“ zu sein. Die Einsatzbereiche erstrecken sich von Aufbereitungs- bis zu Zerkleinerungsanlagen. Ringfeder Kupplungen können auf der Antriebsseite von Großgetrieben zur Verbindung mit dem Motor aber auch auf der Abtriebsseite eingesetzt werden. Beispiele für Anwendungen sind Bandanlagen, Chemieanlagen, Schiffsantriebe, Kranantriebe, Seiltrommeln, Mischer, Pressen, Stahlwerke, Kraftwerke, Walzwerke sowie der gesamte Schwermaschinen- und Anlagenbau. (ud)
