Akustiksimulation Perfekter Sound im Heimkino dank FEM

Quelle: Comsol

Anbieter zum Thema

3D-Sourround-Sound schafft realitätsnahe Klangerlebnisse – doch die Entwicklung entsprechender Lautsprecher für Fernsehgeräte ist kein Pappenstiel. Dolby Laboratories setzt deshalb auf Akustiksimulation.

Nur live ist realisitischer: Mit Overhead-Klangfeldern
erweitert 3D-
Surround-Sound das Klangerlebnis um eine weitere Ebene.
Nur live ist realisitischer: Mit Overhead-Klangfeldern
erweitert 3D-
Surround-Sound das Klangerlebnis um eine weitere Ebene.
(Bild: © JenkoAtaman - stock.adobe.com)

Es scheint, als würde der Hubschrauber tatsächlich über den eigenen Kopf im eigenen Wohnzimmer hinweg donnern: Die 3D-Surround-Sound-Technologie erweitert das Klangerlebnis im Heimkino im Vergleich zu herkömmlichem Surround-Sound um eine Höhenebene und lässt uns so noch tiefer eintauchen. Es entsteht eine optimale Klanglandschaft, die die Geschichte auf dem Bildschirm unmittelbar erlebbar macht – weil die Geräuschkulisse auch über den Köpfen hörbar wird. Damit werden Klänge räumlich differenzierter wiedergegeben und sich bewegende Soundquellen wie etwa Hubschrauber lassen sich präzise orten.

Dolby Laboratories, Entwickler innovativer Audiosysteme und -technologien, bringt mit seinem Audioformat Dolby Atmos, eine eingetragene Marke der Dolby Laboratories Licensing Corporation, die multidimensionale 3D-Audiotechnologie auch in die Haushalte. 2014 führte das Unternehmen die Dolby Atmos-fähige-Lautsprechertechnologie (DAES, Dolby Atmos enabled speaker) für Heimkinosysteme ein und erweiterte die Technologie später für Soundbar-Produkte. Nun entwickelt Dolby Laboratories diese Technologie direkt für Fernseher.

Herausforderung: Lautsprechermembran in kompakte Fernsehgeräte integrieren

Um einen realistischen Overhead-Sound zu erzeugen, verwendet die DAES-Technologie ein Lautsprecherkonzept, das den Schall nach oben abstrahlt und von der Decke reflektiert. Diese Lautsprecher werden mit einer Wahrnehmungsfilterung versehen, um das Gefühl der Höhe zu verstärken, so dass für den Hörer der Klang von der Decke und nicht aus dem Lautsprecher zu kommen scheint. Doch die Entwicklung eines DAES für moderne Fernsehgeräte ist schwierig, da die Geräte immer kompakter werden, und die Form und der verfügbare Bereich für die nach oben abstrahlende Lautsprechermembran durch die geringe Dicke des Fernsehers immer mehr eingeschränkt wird, was zu einem schmalen Höhenkanal-Deckenbild führt.

Für Lakshmikanth Tipparaju, Senior Acoustic System and Transducer Engineer bei Dolby Laboratories, ist es eine große Herausforderung, schlanke Dolby Atmos-fähige TV-Lautsprecher zu entwickeln, die einen großen Sweet-Spot-Bereich um die typische Zuhörer-Position herum abdecken können. „In diesem Sweet-Spot-Abdeckungsbereich können wir das Bild des Höhenkanals an der Decke konsistent wahrnehmen“, so Tipparaju.

Mit Simulation können wir die Leistung neuer Lautsprecherdesigns bewerten, bevor es einen physischen Prototyp gibt – das spart wertvolle Zeit und Ressourcen.

Lakshmikanth Tipparaju, Senior Acoustic System and Transducer Engineer, Dolby Laboratories

Um einen DAES zu entwickeln, der sowohl dünn genug für moderne Fernsehgeräte ist als auch einen großen Sweet Spot abdeckt, wandte sich Dolby Laboratories der Akustiksimulation zu. Für Tipparaju besteht der Hauptvorteil der Simulation darin, dass er die Leistung neuer Lautsprecherdesigns bewerten kann, bevor er einen physischen Prototyp baut und testet – und so wertvolle Zeit und Ressourcen spart.

Tipp der Redaktion

Comsol auf dem Konstruktionsleiter-Forum 2022

Konstruktions- und Entwicklungsleiter müssen mit interdisziplinären Teams neue Ideen strukturiert und domänenübergreifend entwickeln können und dabei gleichzeitig Kosten, Nachhaltigkeit sowie die Time-to-Market im Blick behalten. Eine Aufgabe, die an Komplexität kaum zu überbieten ist.

Das Konstruktionsleiter-Forum, das am 21. September 2022 in Würzburg stattfindet, will Konstruktions- und Entwicklungsleiter sensibilisieren für die Herausforderungen der Produktentwicklung des 21. Jahrhunderts sowie Lösungen aufzeigen. Dazu gehören praxisorientierte Tools und Methoden, um innovative Ideen strukturiert zu entwickeln und den Produktentstehungsprozess so schlank und effizient wie möglich zu gestalten.

Auch Comsol ist mit einem Experten-Workshop auf dem Konstruktionsleiter-Forum vertreten:

  • Der Simulationsexperte gibt einen Einblick in die Möglichkeiten, wie hochgenaue Multiphysiksimulation in die Produktentwicklung eingebunden werden kann.
  • Teilnehmer erfahren zudem, wie sie ihre Designs direkt aus Ihrer CAD-Software heraus zu echten, unbegrenzten Multiphysik-Modellen erweitern und die Modellergebnisse dann wieder direkt ins Design übernehmen können.
  • Sie lernen außerdem, wie komplexe Modelle mit wenigen Mausklicks zu einfach bedienbaren Simulations-Apps erweitert werden können, die dann auf Servern oder als eigenständige Programme bereitstehen, um von Anwendern aus anderen Abteilungen oder Kunden ohne jegliche Vorerfahrung genutzt zu werden.

Weitere Infos zum Konstruktionsleiter-Forum.

Mit akustischen FEM- und BEM-Analysen zum optimalen Abstrahlungsmuster

Mithilfe der Akustikmodellierung in der Simulationssoftware Comsol Multiphysics untersuchte Tipparaju verschiedene Konzepte für nach oben abstrahlende Lautsprecher, um die Abdeckung des Sweet Spots zu optimieren.

„Ursprünglich haben wir einen Lautsprecher mit einer Dicke von 2 Zoll gebaut“, so Tipparaju. Eine typische Soundbar ist etwa 12,7 cm dick. Nach weiteren Marktstudien entschied sich das Team aber, ein DAES mit nur 1 Zoll Dicke zu entwickeln. Um die Anforderungen an das ultradünne Design zu erfüllen, bauten sie einen ultradünnen Mikrotransducer (90 mm × 15 mm) in das Design des Lautsprechers ein. Dieser erhielt darüber hinaus einen akustischen Reflektor, um die akustische Energie effizient zur Decke hin umzuverteilen und so den Sweet-Spot-Abdeckungsbereich des Lautsprechers zu verbessern.

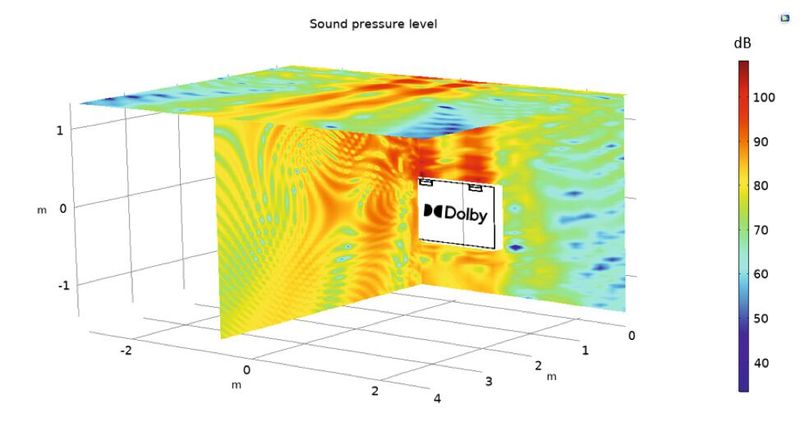

Mithilfe der Akustikmodellierung in Comsol Multiphysics untersuchte Dolby Laboratories verschiedene Konzepte für nach oben abstrahlende Lautsprecher, um die Abdeckung des Sweet Spots zu optimieren.
Mithilfe der Akustikmodellierung in Comsol Multiphysics untersuchte Dolby Laboratories verschiedene Konzepte für nach oben abstrahlende Lautsprecher, um die Abdeckung des Sweet Spots zu optimieren.
(Bild: Dolby Laboratories)

Mit der akustischen Finite-Elemente-Methode (FEM) und der Boundary-Elemente-Methode (BEM) im Acoustics Module, einem Add-On der Simulationssoftware Comsol Multiphysics, optimierte Tipparaju die Topologie des akustischen Reflektors, um ein asymmetrisches Abstrahlungsmuster zu erzeugen, das die Energieverteilung entlang der Deckenrichtung (0 bis +90 Grad) maximiert und den Direktschall (0 bis –90 Grad) zum Zuhörer hin ausreichend dämpft.

Anschließend wurde eine FEM-Studie durchgeführt, um die Topologie des akustischen Reflektors auf der Grundlage der vertikalen Richtwirkung im Freifeld zu optimieren. In einer BEM-Analyse konnte das Team die Vorteile der Richtwirkung des akustischen Reflektors unter Berücksichtigung der Einschränkungen bei der Integration von TV-Panels und Deckenreflexionen numerisch analysieren und bewerten. Zudem wurden die unterschiedlichen Randbedingungen für die Deckenhöhe in der Simulation berücksichtigt.

Jetzt Newsletter abonnieren

Verpassen Sie nicht unsere besten Inhalte

Mit Klick auf „Newsletter abonnieren“ erkläre ich mich mit der Verarbeitung und Nutzung meiner Daten gemäß Einwilligungserklärung (bitte aufklappen für Details) einverstanden und akzeptiere die Nutzungsbedingungen. Weitere Informationen finde ich in unserer Datenschutzerklärung.

Aufklappen für Details zu Ihrer Einwilligung

Validierung der Ergebnisse mithilfe eines Lautsprecher-Prototyps

Auf der Grundlage der Simulationsergebnisse wurden physische Prototypen des schlanken Height-Channel-Lautsprechers mit integriertem akustischen Reflektor für Tests und zur Validierung gebaut. Die Freifeld-Schalldruckergebnisse der FEM-Studie wurden mit experimentellen Ergebnissen aus einem Klippel-Nahfeld-Scanner (NFS) validiert. Insgesamt kamen die Dolby Laboratories zum Ergebnis, dass ein integrierter akustischer Reflektor die immersive Qualität von schlanken Height-Channel-Lautsprechern deutlich steigern kann.

Um das erstklassige, immersive Klangerlebnis für Fernsehgeräte weiter zu verbessern, arbeitet Dolby Laboratories derzeit an der Erweiterung der akustischen Reflektortechnologie für seitlich abstrahlende Surround-TV-Lautsprecher. „Das Hauptziel unseres Teams ist es, mit der Entwicklung von verschiedenen akustischen Hardwaresystemen und Technologien die Verbreitung von Dolby Atmos in Unterhaltungselektronikprodukten zu steigern“, so Tipparaju. Für die Zukunft plant Dolby die Entwicklung von Dolby Atmos-fähigen Lautsprechern für den Bereich der Smart Speaker und der drahtlosen Lautsprecher.
