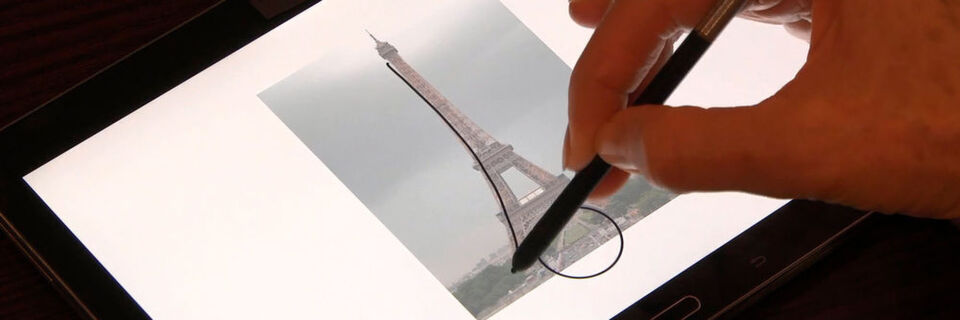

Mit der Software Catchbook lassen sich einfache Skizzen in 2D-CAD-Daten umwandeln.
Mit der Software Catchbook lassen sich einfache Skizzen in 2D-CAD-Daten umwandeln. (Bild: Siemens PLM Software)

Die Software Catchbook von Siemens ist eine leistungsfähige App für Tablets und Smartphones zum Skizzieren und Nachzeichnen. Sie wandelt einfache Skizzen in präzise 2D-Konstruktionen um.

Die App „Catchbook“ von Siemens ist für Tablets und Smartphones geeignet und wandelt einfache Skizzen in präzise 2D-Konstruktionen um. Die Benutzeroberfläche der App ist einfach und intuitiv aufgebaut. Catchbook läuft auf Geräten mit Android-, iOS- und Windows-Betriebssystemen, egal, ob sie für die Eingabe per Finger oder Stift ausgelegt sind. Die Idee der Software ist es, eine digitale Version der sprichwörtlichen Skizze auf einer Serviette zu sein, dem Ursprung vieler großartiger Ideen.

Intelligent konstruieren

Kompendium Maschinenkonstruktion

Intelligent konstruieren

Angesichts zunehmender Digitalisierung, Vernetzung von Maschinen und Anlagen oder neuer Software-Tools ändert sich das Aufgabengebiet des Konstrukteurs entscheidend. Grund genug, relevante Artikel für Sie zusammen zu fassen. weiter...

Kostenfreie Basisfunktion – voller Funktionsumfang für 5,99 €

Mit Catchbook sollen sich einfach Ideen skizzieren lassen, genau wie mit Stift und Papier. Gleichzeitig ist die App smart genug, präzise und maßstabsgetreue Zeichnungen zu erzeugen, die für Planung und Konstruktion verwendet werden können. Die Software automatisiert die Entstehung von Ideen, indem sie die Raumskizze in eine Architekturzeichnung umwandelt. Sie wurde vom Siemens Geschäftsbereich Product Lifecycle Management (PLM) entwickelt. Catchbook ist im Google Playstore und bei I-Tunes zum Download verfügbar, von einer kostenfreien Basisversion bis zur Variante mit vollem Funktionsumfang für 5,99 Euro.

Jeder, der eine Idee hat und sie genau und effizient abbilden will, kann von Catchbook profitieren. Die App eignet sich für den persönlichen Gebrauch oder um mit anderen zu kommunizieren und zusammenzuarbeiten. Sie lässt sich für Unterrichtsnotizen, Skizzen und Diagramme ebenso verwenden wie als Werkzeug, um Kindern Geometrie beizubringen oder um Möbel zu entwerfen und einen Umbau am Haus zu planen.

CAD-Software intuitiv bedienen

Anwender können mit Catchbook frei zeichnen oder auch eine Grafik oder ein Foto importieren und darüber zeichnen, um Details zu ergänzen. Das Menü soll dabei eher in den Hintergrund rücken – stattdessen konzentriert sich alles auf die direkte Interaktion per Finger oder Stift. Catchbook setzt z.B. Freihandzeichnungen in mathematische Kurven um, die dann präzise Zeichnungen ergeben. Die Idee der App ist es, die Leichtigkeit von Freihandzeichnungen mit der Leistungsfähigkeit von Computer-Aided Design (CAD) zu verbinden, um Ideen genau und CAD-kompatibel darzustellen.

Was kann der Digitale Zwilling?

Digitaler Zwilling

Was kann der Digitale Zwilling?

18.01.19 - Mit dem Digitalen Zwilling verschmelzen digitale und reale Welt miteinander. Doch was kann der Digitale Zwilling? lesen

Ideenfindung und die erste Konstruktionsphase kombiniert

Mit Catchbook soll jeder seine Ideen genau abbilden können, ob Privatanwender oder Ingenieur, in der Lage, Ideen genau und effizient abzubilden, auch ohne CAD-Erfahrungen oder -Kenntnisse. Gleichzeitig können Konstrukteure mit Catchbook ihre Ideen schnell einfangen und einfacher mit Anwendern zusammenarbeiten, die kein CAD nutzen.

So werden Ideenfindung und die erste Konstruktionsphase kombiniert und der Konstruktionszyklus verkürzt. Den Anstoß gab ursprünglich der Bedarf von Siemens-Kunden aus der Fertigung nach einem Werkzeug, um die Lücke zwischen Ideenfindung und Konstruktion zu schließen. Catchbook entwickelte sich aber schnell weiter – zu einem Werkzeug, das jeder nutzen kann.

Zeichnungen ins CAD übertragen

Unter der intuitiven Benutzeroberfläche kommen bei Catchbook einige der hoch entwickelten Technologien zum Einsatz, die auch in den meisten weltweit führenden CAD-Anwendungen zu finden sind. Die Softwarekomponente D-Cubed von Siemens arbeitet im Hintergrund als Tool für geometrisches 2D Constraint Solving, um die Beziehungen zwischen Geometrien aufzunehmen und zu sichern. Dadurch können Anwender Zeichnungen in Catchbook interaktiv bearbeiten. Diese lassen sich dann direkt über soziale Netzwerke oder E-Mail teilen, oder aber als Bilder exportieren. Zusätzlich ist es möglich, die Zeichnungen als Skizze in praktisch jedes Grafikdesign oder kommerzielle CAD-System zu übertragen, darunter die Software NX und Solid Edge von Siemens.
