Drehriegel Ohne zusätzlichen Handgriff

Ganter hat kompakte Drehriegel vorgestellt, welche die Verriegelung mit stufenloser Spannfunktion innerhalb der einzelnen Riegelabstände erweitert und ein sauberes Verschließen auch bei großen Schließhüben ermöglicht – ganz ohne zusätzlichen Handgriff.

Anbieter zum Thema

ACE Stoßdämpfer GmbH

DIRAK GmbH

SMC Deutschland GmbH

Otto Ganter GmbH & Co. KG

Eigentlich sollte das Verriegeln von Türen oder Klappen kein größeres Thema sein. Doch immer wieder gibt es besondere Situationen, die eine zusätzliche Klemmwirkung verlangen, um die Tür fest in die Zargendichtung zu pressen. Das steigert die Dichtigkeit sowie die Vibrationsfestigkeit des Verschlusses und verhindert so Klappern oder das selbstständige Lösen.

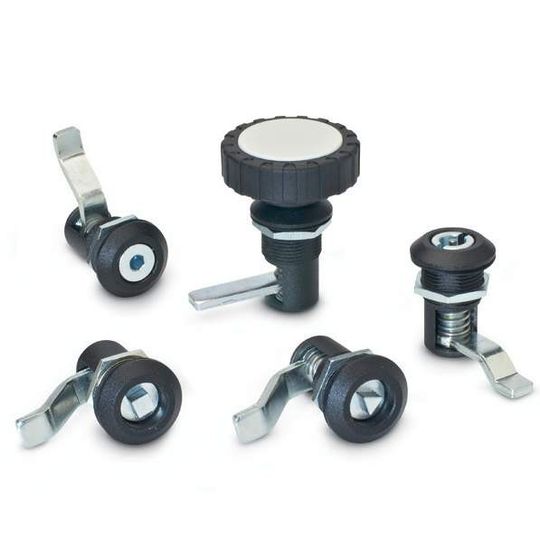

Ganter entwickelte für diese Zwecke mit den neuen Dreh-Spannriegeln GN 116.1 eine äußerst kompakte Lösung, welche die Verriegelung mit stufenloser Spannfunktion innerhalb der einzelnen Riegelabstände erweitert und ein sauberes Verschließen auch bei großen Schließhüben ermöglicht – ganz ohne zusätzlichen Handgriff.

Zunächst bringt das Drehen des Rändelgriffes um 90° den Riegel in Schließstellung und verriegelt die Öffnung. Wird der Griff nun im Uhrzeigersinn weitergedreht, dann bewegt sich der Riegel auf der Gewindelagerung in axialer Richtung weiter – und klemmt die Tür gegen die Zarge. Beim Öffnen läuft der Vorgang umgekehrt ab, zunächst löst sich die Klemmung, dann die Verriegelung. Eine integrierte Druckfeder sorgt für die notwendige Reibung, um den Riegel nach der Klemmlösung „mitzunehmen“.

Der große Klemmbereich von 12 mm deckt zusammen mit den fünf verschieden geformten Riegel (gerade oder gekröpft) ein weites Anwendungsfeld ab. Bei einem Anzugsdrehmoment von 2 Nm erreicht die Schließkraft am Riegel erstaunliche 300 N.

Neben dem großen und damit ergonomischen Polyamid-Rändelgriff stehen alternative Betätigungsvarianten mit Vierkant-, Dreikant-, Sechskant- oder Doppelbart-Antrieb zur Auswahl. Der Kunststoff-Rändelgriff und das pulverlackierte Zinkdruckguss-Gehäuse sind in Verbindung mit den verzinkten, blau passivierten Stahlteilen, RoHS konform. (jv)
