Linearachse Neue H-Portal-Drivesets eignen sich für dynamischen 3D-Druck

Redakteur: Dipl.-Ing. (FH) Sandra Häuslein

Mit den neuen H-Portal-Drivesets M245E und M269E hat die Systec GmbH offenbar den Nerv der 3D-Druck- und Handlingsanwender getroffen. Kaum waren die beiden neuen zweiachsigen Positioniersysteme im Drivesets-Auswahlassistenten online, sind erste Anfragen eingegangen.

Anbieter zum Thema

Systec Industrial Systems GmbH Mechatronik und Automatisierungstechnik
isel Germany AG
PMA Kabelschutz - ABB STOTZ-KONTAKT GmbH
BMF Boston Micro Fabrication

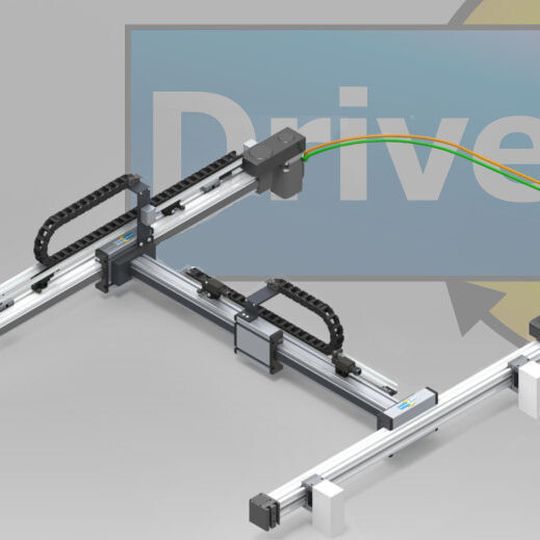

Das Drive-Set M245E ist der erste zweiachsige Drive-Sets-Portalroboter der Tragfähigkeitsklasse 5 kg und der Geschwindigkeitsklasse 5 m/s.
Das Drive-Set M245E ist der erste zweiachsige Drive-Sets-Portalroboter der Tragfähigkeitsklasse 5 kg und der Geschwindigkeitsklasse 5 m/s.
(Bild: Systec)

Zwei Dinge dürften das Interesse der Systec-Kunden an den neuen einbaufertigen Portalrobotern mit Steuerung hervorgerufen haben: die Betriebseigenschaften und die Konstruktionsweise. Das Driveset M245E ist der erste zweiachsige Drivesets-Portalroboter der Tragfähigkeitsklasse 5 kg und der Geschwindigkeitsklasse 5 m/s. Das Driveset M269E gehört bei ansonsten gleichen Betriebseigenschaften sogar der Tragfähigkeitsklasse 15 kg an. Die dynamischen Flächenportale mit dem maximalen Verfahrweg von 1500 mm × 800 mm bei einer Wiederholgenauigkeit von 0,1 mm eignen sich besonders gut für 3D-Druck- und Pick-and-Place-Anwendungen. Die mitgelieferte Xemo-Steuerung als reine Platinen-Ausführung oder als Schaltschrank mit Bedienelementen ist mit der Technologieoption Bahnsteuerung auf 3D-Druck-Anforderungen vorbereitet.

Konstruktionsweise sorgt für Geschwindigkeit und Dynamik

Für Geschwindigkeit und Dynamik der beiden neuen Drivesets soll die H-Portal-Konstruktionsweise sorgen. Die beiden Servomotoren sind jeweils an der zweiten Achse montiert. Die Kraft wird über einen umlaufenden Zahnriemen übertragen. Beim Verfahren der ersten Achse muss somit kein Motor mit bewegt werden. Daraus ergibt sich ein weiterer Vorteil, der durch den Zusatzbuchstaben „E“ hinter der Drivesets-Nummer angedeutet wird: E wie Energieeffizienz. (sh)
