Montageschäden bei O-Ringen – und wie sie vermieden werden

| Autor / Redakteur: Dipl.-Ing. Bernhard Richter, / Bernhard Richter

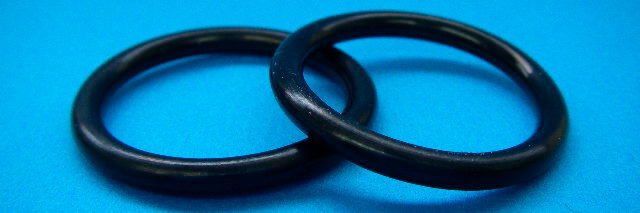

So sollten O-Ringe aussehen – idealerweise auch nach der Montage. Leider ist die die Montage ein kritischer Punkt im Leben eines O-Rings.
So sollten O-Ringe aussehen – idealerweise auch nach der Montage. Leider ist die die Montage ein kritischer Punkt im Leben eines O-Rings. (Bild: gemeinfrei / CC0)

Falscher Einbauraum, physikalische Überbeanspruchung durch Betriebsbedingungen und Montagefehler– aus einer Auswertung von über 2000 analysierten Schadensfällen konnten in ca. 10 % der Fälle ein bestimmter Ausfallgrund der Dichtungen ausgemacht werden.

Durch eine montagefreundliche Gestaltung von Einbauräumen, durch die Verwendung von Montagefetten und Beschichtungen und durch den Einsatz von Montagehilfsvorrichtungen kann das Risiko von Montagebeschädigung von O-Ringen und anderen Elastomerdichtungen weitgehend ausgeschlossen werden. Dass es dennoch regelmäßig zu Ausfällen durch Montagebeschädigungen kommt, zeigt, dass diese Thematik oft unterschätzt wird. In der Praxis geht es dann darum, die Ausfallbilder richtig zu interpretieren um dann auch den wirklichen Verursacher zu identifizieren.

Vor der Montage von Gummibauteilen muss sichergestellt werden, dass die notwendige Bauteilsauberkeit, Zeichnungsvorgaben und vereinbarte Montageabläufe eingehalten werden. So ist es wichtig, dass die Nuten, in welche das Elastomerbauteil eingebaut werden soll, frei von Verunreinigungen und Herstellungsrückständen wie z.B. Metallspänen sind. Aber auch die Sauberkeit der Dichtungen selbst ist zu beachten. So schreibt Wößner in seiner 1993 veröffentlichten Dissertation Automatische Montage von O-Ringen: „Wie aus der Analyse hervorgeht, treten bei der manuellen Montage hauptsächlich Fehler aufgrund verschmutzter Basisteile auf“.

Schäden durch fehlende Schmierung oder ungeeignete Gleitmittel

Fehlt eine für die Montage vorgesehene Gleitbeschichtung oder wurde die Beölung einer Dichtung vor der Montage vergessen, kann dies zu Problemen führen, wie Abquetschungen, Materialausbrüchen, Rissen oder verdrillten Dichtungen.

Hinzu kommt, dass der Montagevorgang durch die fehlende Schmierung nicht reproduzierbar ist, da er von Charge zu Charge der Dichtungen schwanken kann.

Auf den Schadensmechanismus Quellung, verursacht durch ungeeignetes Öl oder Fett, soll hier nicht näher eingegangen werden, da er unter dem Schadensbild „Chemischer Angriff und Quellung“ näher beschrieben ist. Jedoch soll nur der Vollständigkeit halber erwähnt werden, dass auch der kurze und meist nur geringe Kontakt mit ungeeigneten Montageöl-Elastomer-Paarungen zu verstärkten Quellungen führen kann, die eine Montage behindern oder fehlerhaft werden lassen können.

Montagebedingte (Ab-)Quetschungen und Abdrücke des Gehäuses

In der Regel werden Produkte aus Elastomeren in Bauteilen eingesetzt, die eine vielfach größere Härte als die Gummidichtelemente haben. Auf Grund der hohen Elastizität von Dichtungen und der hohen Steifheit von metallenen Flanschen, kann es zu Abquetschungen kommen, die während des Montagevorganges nicht auffallen.

Abquetschungen sind relativ leicht zu erkennende Montagebeschädigungen, die durch Fehlpositionierungen bei der Montage entstehen. Die gequetschten Bereiche können entweder noch mit der restlichen Dichtung verbunden sein, oder bereits vollständig von dieser getrennt sein. Sie unterscheiden sich zu betriebsbedingten Spaltextrusionsfahnen dadurch, dass sie deutlich dicker als diese sind. Außerdem sind auf gequetschten Stellen mitunter Abdrücke des Gehäuses zu erkennen. Selbst wenn die Dichtung dadurch nur leicht dabei beschädigt wird, kann es sein, dass der abgequetsche Gummipartikel zwischen Deckel und Gehäuse eingeklemmt wird, das heißt im Krafthauptschluss liegt. Erfolgt dann eine physikalische Relaxation dieses eingeklemmten Partikels, also wenn dieser an zu kriechen anfängt, wird die Schraubenverbindung locker, was dann zur Undichtheit führen kann. Deshalb ist bei der Auslegung von Dichtungen bzw. Dichtungsnuten bereits darauf zu achten, dass die Dichtung zwischen Montage derselben und dem Fügen der beiden abzudichtenden Bauteile sicher positioniert ist. Dazu können beispielsweise Haltenoppen an der Dichtung beitragen. Auch besondere Nutformen (halbe oder ganze Trapeznut) können dabei helfen, auch wenn das eine eher teurere Möglichkeit darstellt.

Ergänzendes zum Thema

Das O-Ring-Prüflabor Richter

Eine weitere Form der Abquetschung tritt dann auf, wenn ein Kolbenteil in ein Zylinderteil gesteckt wird und das Kolbenteil schlecht geführt ist bzw. schräg in das Zylinderteil eingetaucht werden kann.

Quetschung durch Fehlpositionierung der Dichtung.

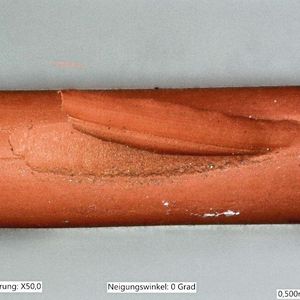

Quetschung durch Fehlpositionierung der Dichtung. (Bild: O-Ring-Prüflabor Richter)

Dabei wird das durch die Verformung der Dichtung verdrängte Material in Umfangsrichtung verschoben, was zu einem partiellen Abheben der Dichtung an der gegenüberliegenden Stelle führen kann. Damit steigt das Risiko für eine Montagebeschädigung bzw. ein partielles Abscheren der Dichtung stark an. Lässt sich dieses schräge Einführen des Einsteckteils z.B. nicht durch eine Montagehilfsvorrichtung vermeiden, sollte die Dichtung mit einer hohen installierten Innendurchmesseraufweitung vorgesehen werden. Erfahrungen zeigen, dass z.B. O-Ringe mit ca. 70 IRHD-M bei einer installierten Innendurchmesseraufweitung von 20% – 25 % sich sehr robust gegen dieses Schadensbild zeigen, weil die hohe Dehnung zu einem hohen Verformungswiderstand in Umfangsrichtung führt und sich das verdängte Dichtungsmaterial in axialer Richtung hin verschiebt.

Materialausbrüche und -risse

Da Gummidichtungen während des Montageprozesses erheblich verformt werden müssen, können die dazu erforderlichen hohen Montagekräfte, ganz besonders bei nicht geschmierter Montage, zu hohen Linienpressungen an den Kanten des Einbauraumes führen. Sind diese Kanten nicht sauber abgerundet bzw. angefast, kann dies bereits bei der Montage zu einem Einschnitt führen.

Beschädigung durch zu starkes Aufweiten (Außenmontage)

Die in Datenblätter angegebenen Belastungsgrenzen von Dichtungswerkstoffen bezüglich Reißdehnung stellen für die Montage unzulässig hohe Beanspruchung dar. Als Obergrenze sollten möglichst 50 % der Reißdehnung nicht überschritten werden. Die inhomogene Struktur von Dichtungswerkstoffen führt dazu, dass die relative Standardabweichung bei der Reißdehnung bei noch kontrollierter, planmäßiger Produktion bis 15 % der mittleren Reißdehnung betragen kann. Der Sicherheitsabstand sollte mindestens das 3-fache der Standardabweichung sein, womit man auf max. 55 % der mittleren Reißdehnung kommt. Sehr schnelle Aufweitungen erhöhen das Risiko für Risse, weil dies auch zu höheren Spannungen führt.

Bei der automatischen Montage von O-Ringen werden häufig Anlagen mit sechs Spreizfingern verwendet, „die den Dichtring zu einem Sechskant aufweiten. Die Schlüsselfläche des Sechskants muss so groß sein, dass das Fügeteil, ohne den Ring zu beschädigen, hindurchpasst. Dadurch muss die Dichtung sehr stark aufgeweitet werden.“ Werden weniger Spreizfinger verwendet, so steigt die notwendige Aufweitung, um die gewünschte Schlüsselfläche zu bekommen. Lassen sich hohe Montageaufweitungen nicht vermeiden, sollte auf eine genügende Relaxationszeit nach der Montage geachtet werden.

Aktivsauerstoff in Waschmaschinen erfordert Umdenken bei Dichtungen

Dichtung

Aktivsauerstoff in Waschmaschinen erfordert Umdenken bei Dichtungen

06.02.18 - So kann das Waschprogramm bei niedriger Temperatur laufen, um Wäsche und Umwelt zu schonen. Mit den neuen Waschmaschinen lassen sich empfindliche Textilien auch im Trockenlauf reinigen, etwa um Gerüche nach einem Restaurantbesuch zu entfernen. Allerdings haben konventionelle Dichtungen hier ein Problem... lesen

Robotik in der Automatisierung

Dossier Robotik Ausgabe 2018

Robotik in der Automatisierung

Die Robotik hält zunehmend Einzug in die automatisierte Montage. Grund genug für die konstruktionspraxis, die spannendsten Artikel der letzten Monate rund um die Robotik in einem Dossier zusammenzufassen. weiter...

Verdrillte Dichtung

Dieser Fehler tritt vor allem bei O-Ringen auf. Labile O-Ringe mit kleiner Schnurstärke und großem Innendurchmesser haben die Tendenz sich bei der Montage zu rollen bzw. zu verdrillen. Oder anders ausgedrückt: Bei bestimmten Abmessungen ist es fast nicht möglich, O-Ringe ganz ohne Verdrillung zu montieren. Da der Gratbereich der O-Ringe nach ISO 3601-3 nur begrenzte Vertiefungen haben darf, können O-Ringe in vielen Anwendungen ohne Probleme im verdrillten Zustand problemlos funktionieren, dabei wird eine „natürliche“ Verdrillung als maximal eine Umdrehung auf der gesamten Umfangslänge betrachtet.

Durch die Walkarbeit der O-Ringe bei der Druckaktivierung in Hochdruckanwendungen verdrillen sich O-Ringe leicht in sich. Daher wird eine Verdrillung durch die Montage erst dann als Montagefehler eingestuft, wenn entweder eine bezüglich Gasdichtheit sehr anspruchsvolle O-Ring Anwendung vorliegt, oder die Verdrillung mehr als eine Umdrehung auf der ganzen Umfangslänge beträgt.

Beschädigung durch gestörte Zuführung bei automatischer Montage

Bei der automatischen Zuführung von Dichtungen können nicht formstabile Dichtungen Probleme bereiten. „Diese Dichtringe werden von Haus aus als „groß“ bezeichnet, womit im Wesentlichen das ungünstige Schnurstärken/Durchmesserverhältnis gemeint ist. Die Ringe laufen in Vibrations-Wendelförderern nur bedingt, die Gefahr des Ineinanderlaufens und der Haufenbildung ist groß.“

Durch extreme Verformungen der Dichtungen bei einem Materialstau in der Fördereinheit kann es zu Beschädigungen von Beschichtungen kommen, wodurch die Montagesicherheit reduziert wird. Oder es kommt im schlechtesten Fall zu einer Beschädigung der Dichtung selbst, die vor der Montage nicht mehr bemerkt wird.

Unerlaubte manuelle Beschädigungen

Dies ist eine oft schwierig aufzuklärende Ursache. Da die durch einzelne Werker bzw. Aushilfskräfte verursachten Schäden meist nicht systematisch sind, muss durch bestmögliches Eingrenzen des Montagezeitraumes und durch geschicktes Fragen und Kombinieren des Schadensanalytikers die Ursache gesucht werden. Besonders solche Fälle erfordern ein hohes Maß an Erfahrung und Kenntnis des Produktionsalltages, um zu einer belastbaren Schadenshypothese zu gelangen.

Schadensbild und problematische Bereiche

Montagededingter Riss durch das Einwirken einer scharfen Kante im Einbauraum

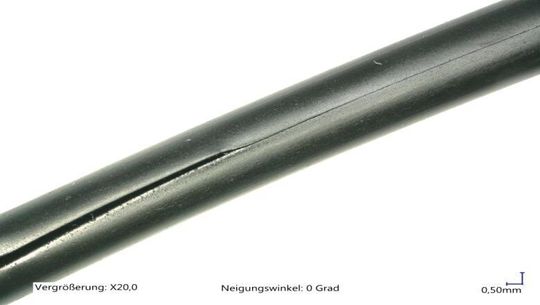

Montagededingter Riss durch das Einwirken einer scharfen Kante im Einbauraum (Bild: O-Ring-Prüflabor Richter)

Charakteristisch für einen Ausfall durch einen Montagefehler ist die kurze Betriebsdauer (meistens <100 h) bis zum Ausfall. Da dies auch charakteristisch für herstellungsbedingte Fehler ist, gilt es häufig, diese beiden Fehlerbilder gegeneinander abzugrenzen. Vereinzelt ähnelt auch das Schadensbild von Spaltextrusion durch zu hohe Drücke und zu großem Spaltmaß dem der Montagebeschädigung (Abquetschung durch Fehlpositionierung).

Quetschungen durch Fehlpositionierung

Abquetschungen ) sind relativ leicht zu erkennende Montagebeschädigungen, die durch Fehlpositionierungen bei der Montage entstehen. Die gequetschten Bereiche können entweder noch mit der restlichen Dichtung verbunden sein, oder bereits vollständig abgequetscht, also von dieser getrennt sein. Sie unterscheiden sich von betriebsbedingten Extrusionsfahnen dadurch, dass sie um ein Vielfaches dicker als diese sind. Außerdem sind auf gequetschten Stellen mitunter Abdrücke des Gehäuses zu erkennen.

Schutzkappe verhindert das Eindringen aggressiver Flüssigkeiten

Kleinstoßdämpfer

Schutzkappe verhindert das Eindringen aggressiver Flüssigkeiten

03.05.18 - Die ACE Stoßdämpfer GmbH hat die Kleinstoßdämpfer aus ihrer Protection-Baureihe weiterentwickelt. Die speziell für den Einsatz unter erschwerten Produktionsbedingungen konzipierte PMCN-Familie ist ab sofort mit Schutzkappen ausgestattet, die aus thermoplastischem Polyurethan (TPU) bestehen. lesen

Die Top Technologietrends für 2018 in der Industrie - Teil 2

Technologietrends 2018

Die Top Technologietrends für 2018 in der Industrie - Teil 2

In den schnelllebigen Zeiten der Digitalisierung ist es häufig schwer, am Puls der Zeit zu bleiben. Lesen Sie jetzt, welche weiteren 7 Trends dieses Jahr im Fokus der Industrie stehen. weiter...

Materialausbrüche und -risse

Dies ist wohl der am häufigsten vorkommende Montagefehler. Es „handelt es sich meist um Gewaltbrüche, die eine regelmäßige, eher leicht raue Bruchfläche aufweisen, der Grad der Rauheit hängt auch vom Weiterreißwiderstand des Werkstoffes ab. Herstellungsbedingte Brüche hingegen zeigen inhomogene, häufig auch reliefartig erhabene Bereiche in der Bruchfläche. Der Rissausgang bei Montagerissen lässt einen auffällig geradlinigen Beginn erkennen, auch zeigt sich bei Beschädigungen durch scharfkantige Einbauräume kein gerundeter Übergang von der Oberfläche in den Riss, bei leicht gerundeten Kanten zeigt sich ein Abdruck und/oder eine leichte plastische Verformung.

Montagebedingte Risse zeigen typische belastungsbedingte Rissverläufe, welche sich aus dem Einbauraum und dem Montageablauf erklären lassen.“

Materialausbruch durch die Montage.

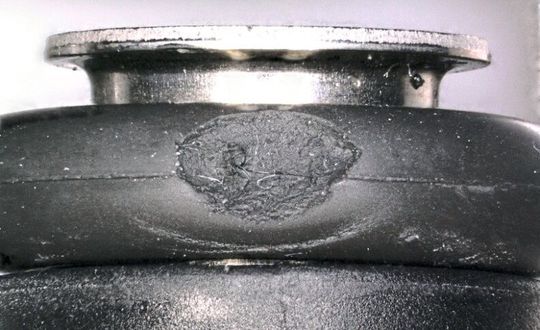

Materialausbruch durch die Montage. (Bild: O-Ring-Prüflabor Richter)

Da Gummidichtungen während des Montageprozesses erheblich verformt werden müssen, können die dazu erforderlichen hohen Montagekräfte, ganz besonders bei nicht geschmierter Montage, zu erheblichen Linienpressungen an des Kanten des Einbauraumes führen. Sind diese Kanten dann nicht sauber ausgerundet bzw. angephast, kann dies bereits bei der Montage zu einem Einschnitt führen.

Auswirkungen des Schadens

Die Auswirkungen von Montagebeschädigungen können sehr vielfältig sein. Während kleinere Beschädigungen in vielen Fällen nicht oder erst bei Wartungsintervallen bemerkt werden, können Risse, großflächige Materialausbrüche oder verdrillte Ringe schnell zu Undichtheiten oder Totalausfällen des Dichtsystems führen.

Gerade nicht systematische Montagebeschädigungen sind bei anspruchsvollen Anwendungen eine sehr kritische und oft schwer zu behebende Schadensursache.

Abgrenzung zu ähnlichen Schadensbildern

Wie oben erwähnt, besteht die Herausforderung für den Dichtungsspezialisten darin, den Montagefehler klar abzugrenzen vom Herstellungsfehler, teilweise auch zum Gewaltbruch durch eine montagebedingte Überbeanspruchung, z.B. durch zu hohe Aufweitungen. Die Abgrenzung gegenüber anderen Schadensmechanismen kann dagegen oft allein aufgrund der Zeit bis zum Ausfall vorgenommen werden, die bei Montagefehlern sehr gering ist.

Im Folgenden sollen nur montagebedingte Risse zu herstellungsbedingten auf Grund fehlerhafter Vulkanisation abgegrenzt werden. So kann nämlich rechtzeitig im Vorfeld bei der sehr kritischen Fehlerart „Risse“ die richtige Weichenstellung getroffen werden.

Abgrenzung zu Herstellungsrissen auf Grund fehlerhafter Vulkanisation

„Bei einer fehlerhaften Vulkanisation können sich neben der inhomogenen Bruchfläche auch Fließlinien auf der Dichtung zeigen. Dies sichert dann die Annahme von Herstellungsmängeln als Rissursache ab.

Risse, die von Fließlinien herrühren, verlaufen oft parabelförmig und symmetrisch zur Formtrennebene. Bei einer fehlerhaften Vulkanisation zeigt sich im Bereich der Bruchstelle meist eine inhomogene Bruchstelle, mitunter finden sich auch auffällig glatte Bereiche in der Bruchfläche. Typisch für Risse durch Vulkanisationsfehler ist auch ein gerundeter Übergang von der Oberfläche zum Riss im Vergleich zu einem Schadensfall durch Schnittverletzung.“

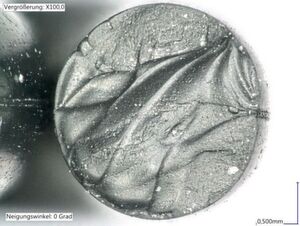

Gerissener O-Ring wegen eines Vulkanisationsfehlers: inhomogene, zerklüftete Bruchfläche.

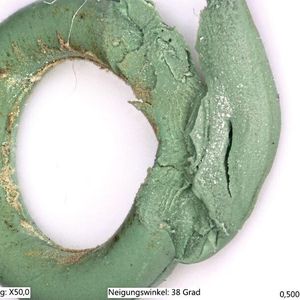

Gerissener O-Ring wegen eines Vulkanisationsfehlers: inhomogene, zerklüftete Bruchfläche. (Bild: O-Ring-Prüflabor Richter)
