Hubsystem

Montageprofile mit integriertem Spindel-Motor-System

| Redakteur: Sandra Häuslein

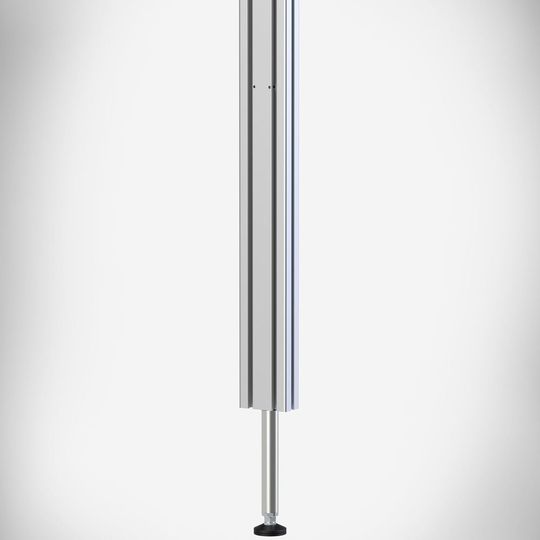

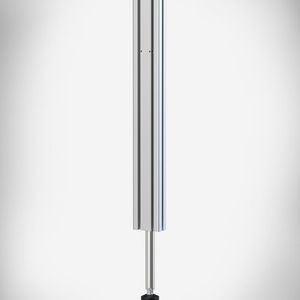

Das Bild zeigt das voll integrierte Movotec Montageprofil mit SMS-Hubsystem.
Das Bild zeigt das voll integrierte Movotec Montageprofil mit SMS-Hubsystem. (Bild: Suspa)

Mit den Montageprofilen Movotec SMS-I-40×80 und SMS-B-45×90 hat Suspa zwei modulare Systemlösungen zur Höhenverstellung im Portfolio, die dem Unternehmen zufolge bisher einzigartig auf dem Markt sind. Die Spindelantriebe sind in die Aluminium-Montageprofile integriert. So können die SMS-Aktuatoren direkt als höhenverstellbare Hubelemente in Anlagen und Arbeitsplatzsystemen verbaut werden.

Auf Basis der Movotec-SMS-Höhenverstellung (SMS, Spindel-Motor-System) hat Suspa zwei Profil-Hubsysteme entwickelt. Für Anwender sollen die neuen Modelle Movotec SMS-I-40×80 und SMS-B-45×90 noch komfortabler im Montage-Handling sein, denn die SMS-Aktuatoren sind direkt in die Montageprofile integriert. Dadurch können die SMS-Hubsäulen direkt und einfach eingebaut werden. Anlagenbauer und Hersteller von Arbeitsplatzsystemen können somit fertige Profile mit integrierter Höhenverstellung verbauen. Zeitaufwändige Montagearbeiten, um die Aktuatoren an starre Stützen anzuschrauben, entfallen damit.

Die silbereloxierten Aluminiumprofile haben einen Durchmesser von 29 mm, um die SMS-Innenbaugruppe mit dem Spindelantrieb aufzunehmen. Das modulare System wird vollständig mit Profil und bereits integriertem Movotec-SMS-Hubsystem ausgeliefert. Durch die Standardmaße 45 mm × 90 mm und 40 mm × 80 mm sind sie mit vielen marktüblichen Profilen und Befestigungssystemen wie Winkeln oder Direktverbindern kompatibel.

Beide Montageprofile weisen eine flache Seite ohne vorgefertigte Nuten auf. Das ist in der Regel die Außenseite, die für keinerlei Anbauten vorgesehen ist. Durch dieses Schema entsteht ein sehr kompakter, stabiler Bauraum, während viele andere Hubsysteme laut Suspa deutlich größer sind – bis zum doppelten Bauraum bei automatischen Verstelllösungen.

Seitlicher Kabelabgang im Profil integriert

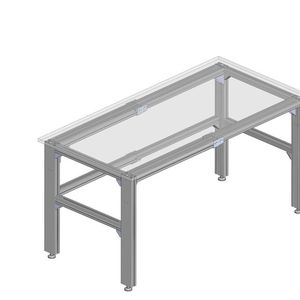

Eine weitere Besonderheit des SMS-Montageprofils ist ein seitlicher Kabelabgang im Profil. Dieses ist so konstruiert, dass der Kunde selbst wählen kann, ob das Kabel zur rechten oder zur linken Nut herausgeführt werden soll. Auf diese Weise ist das Kabel „aufgeräumt“. Kommt das Montageprofil z.B. in Arbeitstischen zum Einsatz, kann die Tischplatte direkt ans Profil angebunden werden, ohne das Kabel einzuklemmen.

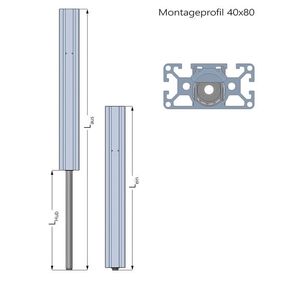

Für unterschiedliche Einsatzbereiche in Anlagen und Arbeitsplätzen gibt es die beiden Montageprofile mit integriertem SMS in unterschiedlichen Hub-Varianten und Längen: Bei einem Hub von 150 mm beträgt die eingefahrene Länge 510 mm, die ausgefahrene 660 mm. Bei der Ausfertigung mit 200 mm Hub, beträgt die eingefahrene Länge 560 mm, die ausgefahrene 760 mm. Die Variante mit 300 mm Hub ist eingefahren 660 mm und ausgefahren 960 mm lang. Bei 400 mm Hub ergibt sich eine eingefahrene Länge von 760 mm bzw. ausgefahren von 1160 mm.

Durch das integrierte SMS-Hubsystem kann das SMS-Montageprofil eine maximale Hub- und Haltelast von 150 kg bewegen und in zwei verschiedenen Geschwindigkeiten arbeiten. Bei Volllast, also 150 kg pro Aktuator, bewegt sich die Hubsäule mit 8 mm/s, bei der halben Last von 75 kg entsprechend mit doppelter Geschwindigkeit von 16 mm/s. Als integrierte Systemlösung soll es den Montageprozess bei Herstellern von Arbeitsplatzsystemen und Anlagenbauern optimieren, weil das SMS-Hubsystem direkt im Profil verbaut ist. (sh)

Motek 2017: Halle 6, Stand 6115
