Maßgeschneiderte künstliche Herzklappe entsteht im 3D-Druck

| Redakteur: Juliana Pfeiffer

Forscher der ETH Zürich und der südafrikanischen Firma SAT haben eine Alternative für heute verwendete Ersatz-Herzklappen entwickelt: Eine künstliche, maßgeschneiderte Herzklappe aus 3D-gedrucktem Silikon.

Firmen zum Thema

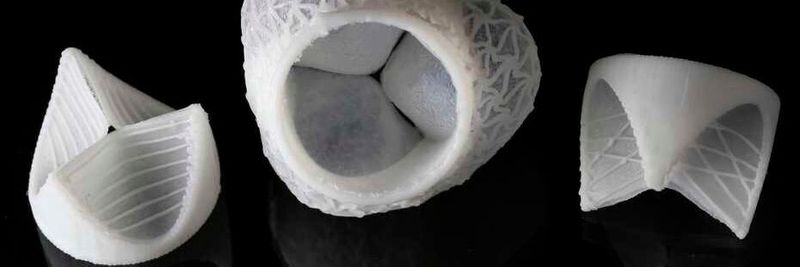

Die Klappenflügel (links und rechts) werden gezielt mit Silikonfäden verstärkt. Das gesamte Implantant umfasst zudem auch die Aortenwurzel (Mitte).
Die Klappenflügel (links und rechts) werden gezielt mit Silikonfäden verstärkt. Das gesamte Implantant umfasst zudem auch die Aortenwurzel (Mitte).
( Bild: Fergal Coulter / ETH Zürich )

Rund 850.000 Menschen werden im Jahr 2050 künstliche Herzklappen benötigen1. Gründe für diesen hohen Bedarf dürfte die alternde Gesellschaft, mangelnde Bewegung und falsche Ernährung sein. Doch warum werden künstliche Herzklappen benötigt?

Das menschliche Herz besteht aus mehreren Kammern und Vorhöfen, und jede davon ist mit einer Herzklappe ausgestattet. Diese wirken wie Ventile und sorgen dafür, dass Blut nur in eine Richtung fliesst. Sind Herzklappen undicht, verengt oder erweitert oder gar eingerissen, läuft das Blut aber in die Kammern oder die Vorhöfe des Herzens zurück. Dies belastet das Organ stark. Im schlimmsten Fall kommt es zu Herzrhythmusstörungen oder Herzversagen. Um den entgegenzuwirken, helfen, je nach Schwere des Klappenfehlers, künstliche Herzklappen.

Bildergalerie

Bisheriger künstlicher Herzklappen haben starre Geometrie

Bisher setzten Herzchirurgen Modelle ein, die entweder überwiegend aus Metallteilen oder aus tierischem Gewebe von Kühen bestehen. Damit solche Implantate verträglich sind, müssen Patienten das Immunsystem unterdrückende oder blutverdünnende Medikamente einnehmen, was erhebliche unerwünschte Nebenwirkungen hat. Zudem ist die Geometrie bisheriger Modelle starr. Dies erschwert es Chirurgen, künstliche Herzklappen „wasserdicht“ an den Blutkreislauf respektive ans Herz anzuschliessen. „Heutige Ersatzklappen sind rund, die Aorta aber ist es nicht. Sie hat bei jedem Menschen eine andere Form“, sagt Manuel Schaffner, ehemaliger Doktorand von André Studart, Professor für komplexe Materialien. Nicht zuletzt sei die Herstellung von künstlichen Herzklappen teuer und zeitaufwändig.

Individuelle Form und Größe der undichten Herzklappe im CT ermitteln

Forscher der ETH Zürich und der südafrikanischen Firma SAT haben deshalb nach einer Alternative für die heute verwendeten Ersatz-Herzklappen gesucht – und gefunden. Sie entwickelten eine künstliche Herzklappe aus Silikon, die sie mit 3D-Druckern in mehreren Schritten anfertigen. Über diese Entwicklung berichteten die Forscher in der jüngsten Ausgabe der Fachzeitschrift „Matter“.

Das neue Modell hat gegenüber bestehenden mehrere Vorteile: Die Silikon-Herzklappe ist maßgeschneidert, weil die Forscher zuerst die individuelle Form und Größe der undichten Herzklappe mittels Computertomographie oder Magnetresonanztomografie bestimmen. Dadurch lässt sich eine Herzklappe drucken, die exakt auf einen Patienten passt. Aus den Bildern erstellen die Forscher ein digitales Gittermodell und eine Computersimulation, mit der sie die auf das Implantat wirkenden Kräfte und Verformungen im Voraus berechnen können.

Zuerst erstellen die Wissenschaftler einen Negativ-Abdruck der Klappe. Auf diesen Abdruck von der Form einer dreizackigen Krone wird Silikon-Tinte gesprayt, was die dünnen Klappenflügel ergibt. Auf deren Oberfläche druckt in einem weiteren Schritt ein Extrusionsdrucker mit zäher Silikonpaste bestimmte Muster aus dünnen Fäden. Diese entsprechen Kollagenfasern, die natürliche Herzklappen durchziehen. Die Silikonfäden verstärken die Klappenflügel und verlängern die Lebensdauer der Ersatzklappe. Die mit der Herzklappe verbundene Blutgefäßwurzel wird mit dem gleichen Verfahren gedruckt und am Ende mit einem netzförmigen Stent überzogen, der für das Anschließen der Silikon-Ersatzklappe an die echte Blutbahn nötig ist. Auch ist das Material für den Körper verträglich und der Blutfluss durch die Silikonherzklappe ist genauso gut wie bei herkömmlichen Ersatzklappen.

Künstliche Herzklappe in nur 1,5 Stunden

Um eine derartige Klappe mit einem 3D-Drucker herzustellen, benötigen die Materialforscher nur rund eineinhalb Stunden. Eine künstliche Herzklappe aus Rindermaterial in Handarbeit zu erzeugen, dauert hingegen einige Arbeitstage.

Erste Tests ergaben vielversprechende Ergebnisse zur Funktion der Herzklappe. Das Ziel der Materialforscher ist, die Lebensdauer solcher Ersatzklappen auf 10 bis 15 Jahre zu steigern. So lange halten heutige Modelle im Patienten, ehe sie ausgetauscht werden müssen. „Schön wäre es, wenn wir eines Tages Herzklappen herstellen, die ein Leben lang halten und allenfalls sogar mit dem Patienten mitwachsen, sodass sie auch schon bei jungen Leuten eingesetzt werden könnten“, sagt Schaffner.

BUCHTIPPDas Buch „Additive Fertigung“ beschreibt Grundlagen und praxisorientierte Methoden für den Einsatz der additiven Fertigung in der Industrie. Das Buch richtet sich an Konstrukteure und Entwickler, um eine erfolgreiche Implementierung additiver Verfahren in ihren Unternehmen zu unterstützen.

Industriepartner helfen Herzklappe zur Marktreife zu bringen

Bis ihre künstliche Herzklappe klinisch angewendet werden kann, dauert es jedoch mindestens zehn Jahre. Dazu müssen die Produkte zahlreiche klinische Phasen durchlaufen. Fergal Coulter, Erstautor der Studie, arbeitet derzeit daran, die Silikonherzklappe weiter zu entwickeln. „Solche Versuche sind nötig, damit die Technik überhaupt eine Chance hat für einen Einsatz beim Menschen“, betont er. Coulter ist Postdoktorand in Studart’s Gruppe und entwickelte die zum Druck der Herzklappen notwendigen 3D-Drucker.

Coulter experimentiert zudem weiter mit neuen Materialien, um die Lebensdauer der Herzklappen zu verlängern. Um die Herzklappe zur Marktreife führen zu können, bedarf es allerdings eines Industriepartners oder allenfalls eines Spin-offs. „Die gesamte Kette vom ersten Experiment bis zur ersten Anwendung im Körper eines Menschen können wir als Forschungsgruppe leider nicht anbieten“, betont Schaffner.

* 1: Sewell-Loftin M.K., Chun Y.W., Khademhosseini A., Merryman W.D.: EMT-inducing biomaterials for heart valve engineering: taking cues from developmental biology. J. Cardiovasc. Transl. Res. 2011; 4: 658-671.
