Franke hat ein induktives Messsystem zur Positionsbestimmung entwickelt. Es ergänzt die besonderen Linearsysteme des Unternehmens, bei denen Laufbahnen in frei gestaltbare Aluminiumprofilschienen eingebettet werden. Auch die Laufwagen lassen sich individuell anpassen.

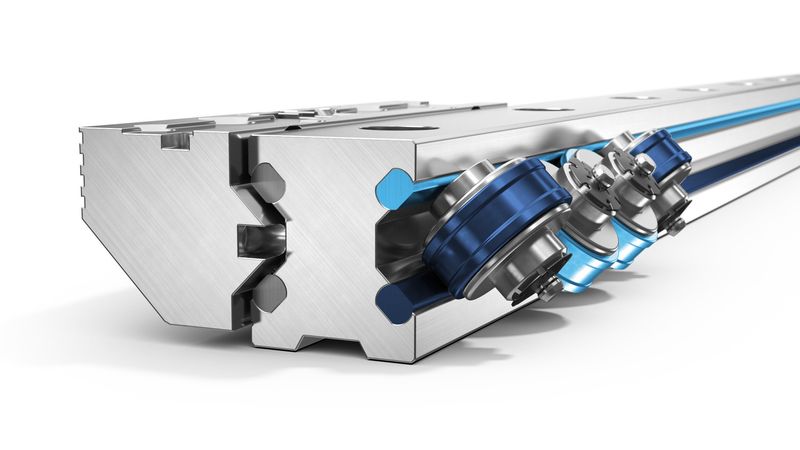

Bei Linearsystemen achten mittlerweile viele Konstruktionsteams auf geringe zu bewegende Massen. Deshalb bestehen die Linearsysteme von Franke aus ei­nem leichten Aluminium-Grundkörper mit nadel- oder kugelgelagerten Laufrollen aus Stahl oder Niro. Spezielle Deckscheiben an den Lauf­rol­len dich­ten die La­ge­rung nach außen ab. Lauf­rol­len in O-An­ord­nung ge­währ­leisten eine gleich hohe Be­last­bar­keit aus al­len Rich­tungen. Die Lauf­rol­len sind mit ei­ner Nut ver­se­hen, die an das Pro­fil der Lauf­bahn an­ge­passt ist. Die Lauf­rol­len werden seit­lich ge­führt und laufen gleich­mä­ßig leicht und lei­se. Die Schienen- und Kassettenprofile können dabei kundenspezifisch angepasst werden. Im Vergleich zu herkömmlichen Systemen ergeben aus diesem Konstruktionsprinzip folgende Unterschiede:

• Der Schiebewiderstand ist entsprechend den Anforderungen der Anwendung einstellbar.
• Die Laufwagen können ohne Fixierung von der Schiene genommen werden.
• Die Verwendung von Nadellagern sorgt für einen ruhigen Lauf (kein Stick-Slip-Effekt).
• Da die Rollen gekapselt sind, tritt kein Schmierstoff aus.
• Die Laufrollen sind lebensdauergeschmiert und es ist keine Nachschmierung erforderlich.
• Die Systeme sind wartungsfrei.

Mit den Aluminium-Rollenführungen der Franke GmbH realisieren Anwender Geschwindigkeiten von bis zu 10 m/s sowie Beschleunigungen von 40 m/s². Die Führungen besitzen ein gutes Ansprechverhalten bei hohen Wiederholraten. Es treten keine Stick-Slip-Effekte auf und das Führungssystem bringt sofort volle Leistung. Das niedrige Gewicht der Aluminium-Laufwagen und -Schienenkörper ermöglicht hohe Geschwindigkeiten bei geringer Antriebsenergie.

Wartungsfreie Linearsysteme erhöhen Produktivität

In diversen Branchen werden wartungsfreie Systeme verstärkt angefragt. Dies zeigt sich beispielsweise in der Verpackungsindustrie: Sowohl bei Lebensmitteln als auch bei Pharmazie-, Chemie- oder sogar Technikprodukten geht der Trend zu mehr wartungsfreien Systemen in Verpackungsmaschinen, um die Zielvorgaben bezüglich hoher Flexibilität und Produktivität bei geringen Wartungs- und Stillstandzeiten zu erreichen.

Wartungsfreie Linearführungen unterstützen die Konstruktions- und Entwicklungsabteilungen dabei, diese Forderungen zu erfüllen. Daher sind bei den Franke-Linearführungen die Nadellager der Laufrollen lebensdauergeschmiert. Durch die geschlossene Bauform treten keine Schmierstoffe aus und die Komponenten müssen somit nicht nachgeschmiert werden.

Völlig schmierstofffreie Varianten der Führung für bestimmte Einsatzfälle sind ebenfalls erhältlich. In Branchen wie der Lebensmittel- und Getränkeindustrie helfen sie, die Produktionssicherheit zu garantieren. Spezielle Niro-Komponenten machen das Führungssystem auf Wunsch lebensmitteltauglich und abwaschbar. Selbst aggressive Medien wie Salz, Molke oder Säure können diesen Führungen nichts anhaben. Hohe hygienische Anforderungen für das Verpacken von Lebensmitteln werden durch eine Reinraum-Zertifizierung erfüllt.

Linearprofile, Länge und Laufwagen frei gestalten

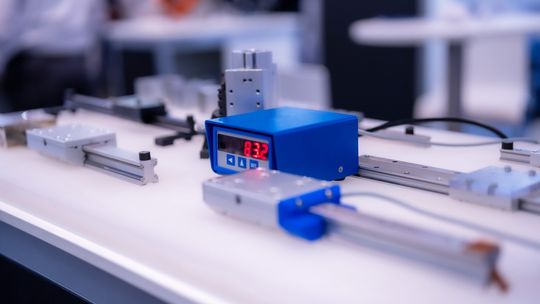

Die Aluminium-Rollenführungen sind in sechs Größen erhältlich; von der kompakten Größe 12 bis zur kräftigen Größe 45. Die kleine Baugröße erhöht zusätzlich die Dynamik. Alle Größen sind in Schienenlängen bis vier Meter einteilig lieferbar. Längere Hubstrecken sind ebenfalls problemlos möglich: Dabei verwendet der Hersteller koppelbare Schienen. Zubehör wie Klemmung, Faltenbalg, Metallabstreifer ergänzen das Sortiment.

Ein wesentliches Merkmal des Systems ist auch, dass die Laufbahnen in jedes gewünschte Aluprofil eingebracht werden können. Auch die Gestaltung der Laufwagen ist frei definierbar und lässt sich um zusätzliche Komponenten wie Spindelgehäuse oder Messsysteme ergänzen. Ähnlich wie bei Franke-Drahtwälzlagern geht es im Wesentlichen darum, die Funktion – die lineare Bewegung an sich – zu realisieren.

Linearführungen mit induktivem Messsystem

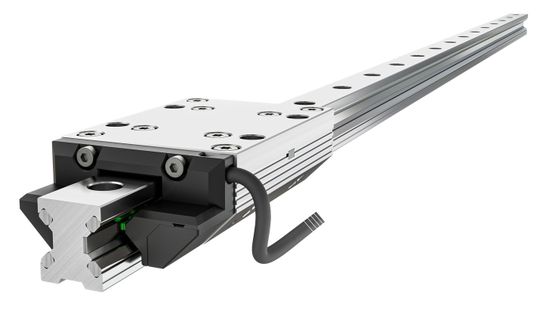

Franke hat als jüngste Weiterentwicklung ein induktives Messsystem für seine Linearführungen auf den Markt gebracht, das in anspruchsvollen und schwer zugänglichen Anlagen präzise die Position des Schlittens bestimmt. Diese Innovation zielt darauf ab, die Herausforderungen bei der Positionierung in komplexen Umgebungen zu überwinden und eine hohe Genauigkeit zu gewährleisten. Das neue System, das ab sofort erhältlich ist, stellt eine benutzerfreundliche Plug-and-Play-Lösung dar. Es funktioniert mit allen gängigen Steuerungsprogrammen.

Tipps

Antriebssysteme richtig auslegen und überwachen

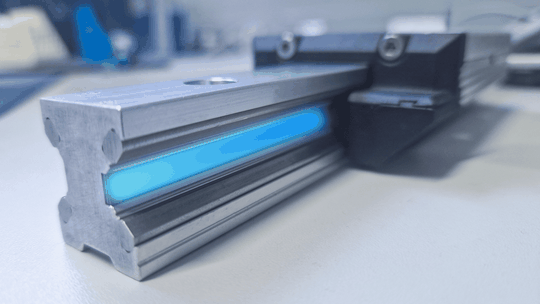

In die Führungsschiene wird eine spezielle Nut für das magnetische Messband eingebracht. Dadurch, dass es in das Profil eingesetzt wird, ist ein reibungsloser Lauf des gesamten Moduls gewährleistet. Die Anschraubbohrungen der Führungsschiene bleiben davon unberührt und werden nicht verdeckt.

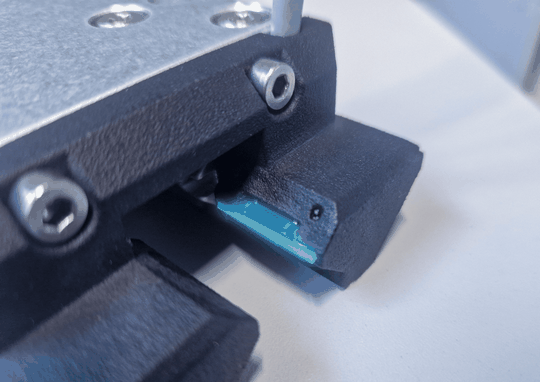

Der Sensor ist in einen 3D-gedruckten Halter im Abstreifer integriert, wodurch sich die Baugröße im Vergleich zu herkömmlichen Linearmodulen ohne Messsystem nur geringfügig ändert. Diese Integration macht die Linearführung montage- und wartungsfreundlich, während sie weiterhin unempfindlich gegenüber Verschmutzung ist. Die Abnehmbarkeit des Laufwagens von der Schiene bleibt erhalten, und auch die Kopplung mehrerer Schienen (bis zu 50 Meter) ist weiterhin problemlos möglich. Überdies können die meisten bestehenden Franke-Linearführungen mit nur geringem Aufwand nachgerüstet werden. Ausgenommen von dieser Möglichkeit sind lediglich Linearführungen vom Typ FDD (amagnetisch) und FDI (vakuumtauglich). (dm)
