Additive Fertigung Konstruktionstipps für den 3D-Metalldruck

Additiv zu denken allein reicht nicht, um ein Bauteil für den 3D-Druck zu konstruieren. Besonders bei Metall braucht es hier und da ein paar Kniffe. Wir geben Tipps.

Anbieter zum Thema

ACE Stoßdämpfer GmbH

MESYS AG

Heraeus AMLOY Technologies GmbH

Altair Engineering GmbH

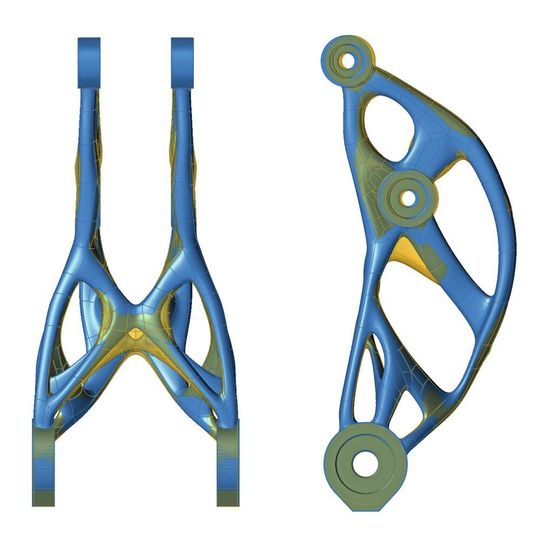

Sie mag sich in vielem unterscheiden, aber wie bei allen Fertigungsmethoden liegt auch bei der Additiven Fertigung eine Herausforderung darin, die Gestaltungsmöglichkeiten mit den Leistungsanforderungen unter einen Hut zu bringen. Denn die Verfahren des 3D-Metalldrucks schränken die Gestaltungsfreiheit aufgrund ihres Fertigungsprozesses ein. Dass hat zur Folge, dass ein Bauteil mit gleichen Betriebsanforderungen, in verschiedenen additiven Verfahren gefertigt, immer ein wenig anders aussieht. Das ist bereits in der Simulation für eine fertigungsgerechte Konstruktion erkennbar – beziehungsweise sollten dort verfahrensspezifische Unterschiede ersichtlich sein. Für die drei gängigen Verfahren SLM, WAAM und Binder Jetting haben wir mit Mirko Bromberger, Director Marketing Strategy bei Altair, die wichtigsten Desingtipps zusammengefasst.

Konstruktion für SLM

Das selektive Laserschmelzen (SLM, auch: LPBF, Laser powderbed fusion) ist wohl das bekannteste additive Verfahren mit Metall. Dabei wird Metallpulver schichtweise mit einem Rakel gleichmäßig auf einer Bauplattform aufgetragen, um dann an den geplanten Stellen mit einem Laserstrahl geschmolzen zu werden. Bei diesem Verfahren gibt es zwei wichtige Themen: thermischer Verzug und Überhang. Ein ungleichmäßiger Wärmeeintrag hat Verzug zur Folge. „Je nachdem, wie mein Bauteil konstruiert ist, habe ich unterschiedliche Temperaturverteilungen“, so Bromberger. An Stellen, an denen viel Material aufgeschmolzen wird, wird es auch sehr heiß. Das verzieht die Geometrie. Vorbeugen kann man diesem thermischen Verzug konstruktiv oder prozessseitig.
