Bedienfeld Individuelle Kombinationsmöglichkeiten

Quelle: Pressemitteilung 1 min Lesedauer

Anbieter zum Thema

K.A. Schmersal GmbH & Co. KG
Lenord, Bauer & Co. GmbH
Arno Arnold GmbH
Novotechnik Messwertaufnehmer OHG

Das neue Bedienfeld BDF20 von Schmersal eignet sich sowohl als Stand-alone-Not-Halt oder Systembaustein des Zuhaltesystems.

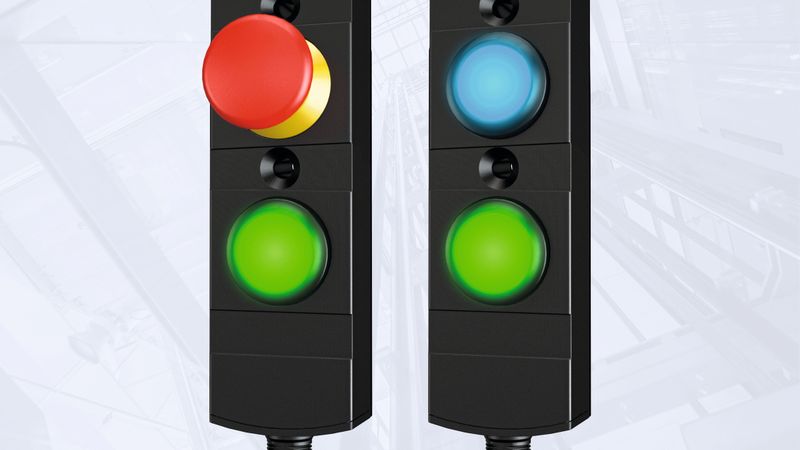

Das kleine Bedienfeld BDF20 ist wahlweise mit Not-Halt, Leuchttaster oder Leuchtmelder erhältlich.(Bild: Schmersal Group)
Das kleine Bedienfeld BDF20 ist wahlweise mit Not-Halt, Leuchttaster oder Leuchtmelder erhältlich.
(Bild: Schmersal Group)

Mit dem BDF20 stellt Schmersal ein besonders kompaktes und schlankes Bedienfeld vor. Das neue Modell verfügt über zwei Befehlsstellen und lässt sich dank seiner minimalistischen Bauform optimal in moderne Türzuhaltesysteme integrieren. Das kleine Bedienfeld BDF20 ist wahlweise in Kombinationen aus Not-Halt, Leuchttaster und Leuchtmelder erhältlich.

Mit seinen Tasterkappen in zwölf Farben lässt es sich flexibel an die Applikation anpassen. Der M12-Steckeranschluss sorgt für eine schnelle und fehlerfreie Installation. Die Bedienfelder mit Not-Halt lassen sich außerdem direkt an die Schmersal Safety-Feld-Box anschließen. Der Steckeranschluss am Bedienfeld kann mit dem optionalen Montagesatz MS-BDF40 verdeckt und gegen Manipulation geschützt werden.

Stand-alone-Lösung oder Systembaustein

Das BDF20 kann entweder als eigenständige Stand-alone-Lösung genutzt oder zusammen mit der Sicherheitszuhaltung AZM40 und dem Türgriff DHS zu einem Türzuhaltesystem kombiniert werden. Dank kompakter Bauform und flexibler Installation eignet sich das BDF20 auch für Türsysteme mit doppelter Quittierung: Außen wird ein Türzuhaltesystem mit BDF20 oder BDF40 sowie AZM40 und DHS montiert, innen ein BDF20 mit Not-Halt und Leuchttaster.

Im Türzuhaltesystem kombiniert der Türgriff DHS die Funktion eines robusten Türgriffes und Anzeige für verschiedenen Maschinenzuständen. Die Maschinenzustände werden großflächig über die Beleuchtung des DHS in sieben verschiedenen Farben signalisiert, die vom Anwender individuell angesteuert werden, um den jeweils definierten Maschinenzustand auszugeben.

Das Türzuhaltesystem ist darauf ausgelegt, optimal mit der Sicherheitszuhaltung AZM40 sowie den Bedienfeldern BDF20 und BDF40 zusammenzuwirken. Darüber hinaus bietet der Türgriff die Möglichkeit, auch mit Sicherheitssensoren der Baureihen RSS36 und RSS260 kombiniert zu werden, sofern keine Zuhaltefunktion erforderlich ist.
