Spannmittel Hochpräzises Spannfutter mit Antihaft-Beschichtung

Redakteur: Dipl.-Ing. (FH) Sandra Häuslein

SAV hat mit dem Hochpräzisions-Kraftspannfutter der HPF-Serie ein Spannmittel vorgestellt, das eine Rundlaufwiederholgenauigkeit von weniger als 0,003 mm aufweisen soll.

Anbieter zum Thema

SAV GmbH
Micro-Epsilon Messtechnik GmbH & Co. KG
CADFEM Germany GmbH
PVA TePla AG

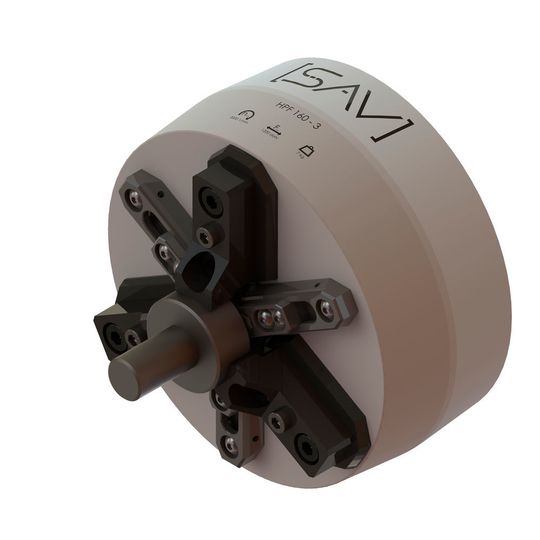

SAV will mit der HPF-Serie eine Rundlaufwiederholgenauigkeit von weniger als 0,003 mm erreichen.
SAV will mit der HPF-Serie eine Rundlaufwiederholgenauigkeit von weniger als 0,003 mm erreichen.
(Bild: SAV)

Die SAV Gruppe hat das 3-Backenfutter mit großem Durchlass speziell für den Einsatz bei Bearbeitungstechnologien entwickelt, die höchste Präzision erfordern. Damit soll es das ideale Spannfutter für das Rundschleifen, Hartdrehen und Präzisionsdrehen mit Gegenspindel und sowohl für Innen- als auch für Außenspannungen geeignet sein. Basierend auf dem jahrzehntelangen Know-how in der rotativen Spanntechnik und mit hochpräzisen Fertigungsverfahren, will SAV mit der HPF-Serie eine Rundlaufwiederholgenauigkeit von weniger als 0,003 mm erreichen.

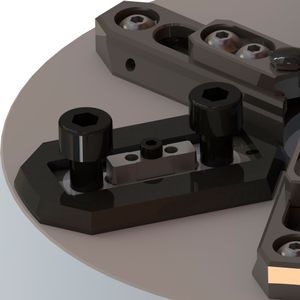

Die neuartige Backenschnittstelle, die das Unternehmen speziell für die HPF-Serie entwickelt hat, soll eine besonders präzise Wechselwiederholgenauigkeit gewährleisten. Die Keilnabenverbindung zwischen der Grund- und Aufsatzbacke sorgt dafür, dass nach dem Backenwechsel keine Nacharbeit der Spannstellen erforderlich ist.

Bildergalerie

Kein Schmieren, weniger reinigen

Eine dauerhafte Schmierung und somit konstante Spannkraft soll eine Ölfüllung sicherstellen. Das Spannfutter ist gegen das Eindringen von Schmutz und Kühlschmierstoff sowie gegen das Austreten des Schmiermittels abgedichtet. Das design-optimierte Doppelwinkelgehäuse soll den Schmutz, unter Ausnutzung der Fliehkräfte, von der Spannstelle wegleiten. Eine Antihaft-Beschichtung stellt laut Unternehmen zusätzlich sicher, dass kein Schmutz am Futter haften bleibt. Der Aufwand für Reinigungsarbeiten reduziert sich somit.

Trotz der Leichtbauweise ist das 3-Backen-Hochpräzisions-Kraftspannfutter der HPF-Serie laut SAV besonders verschleißfest. Da ausgewählte Werkstoffe wie hochfestes Aluminium zum Einsatz kommen, profitieren Kunden von einer hohen Lebensdauer. Das Betätigen des Futters erfolgt mittels eines Kraftspannzylinders. (sh)
