Gleitlager Hochleistungsprüfstand für Gleitlager ermöglicht Untersuchungen im Grenzbereich

| Redakteur: Juliana Pfeiffer

Das Institut für Tribologie und Energiewandlungsmaschinen der TU Clausthal hat ein Hochleistungsprüfstand für Gleitlager fertig gestellt. Die rund 1,8 Millionen Euro teure Anlage wurde von den Forschungsvereinigungen FVA und FVV zu wesentlichen Teilen finanziert.

Firmen zum Thema

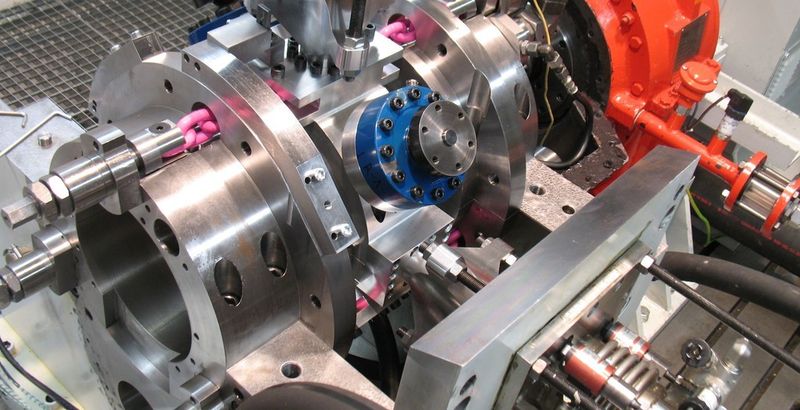

Kommt ganz schön ins Rotieren: Gleitlager-Prüfstand an der TU Clausthal.
Kommt ganz schön ins Rotieren: Gleitlager-Prüfstand an der TU Clausthal.
(Bild: TU Clausthal )

Um die Energiewende technisch umzusetzen, sind Turbinen erforderlich, die schnell auf wechselnde Lasten im Stromnetz reagieren können. Diese Turbinen und andere schnell laufende Maschinen stellen hohe Anforderungen an die Lagertechnik. Mit dem Hochleistungsprüfstand vom Institut für Tribologie und Energiewandlungsmaschinen der TU Clausthal werden tribologische, strömungsmechanische und rotordynamische Untersuchungen unter definierten Bedingungen ermöglicht.

Im Sport ist das Prinzip einer kontinuierlichen Leistungssteigerung mit drei Wörtern umschrieben: schneller, höher, weiter. Bei schnell laufenden Maschinen wie Turbinen, Kompressoren, Getrieben oder Elektromotoren ist das naturgemäß etwas schwieriger. Mehrere Trends laufen dort zusammen, bedingen sich gegenseitig und lassen die konstruktiven und werkstofflichen Anforderungen kontinuierlich steigen. Besonders deutlich wird dies in der Lagertechnik. Aus Gründen der Stabilität und Betriebssicherheit kommen für hochtourig laufende Wellen schon immer Gleitlager zum Einsatz. In diesen schwimmt der Rotor wie auf einem Ölfilm. Dabei sind bauartbedingt vergleichsweise hohe Flächenpressungen möglich.

Tragfähigkeit durch noch höherfeste Legierungen erhöhen

Doch mit dem Trend, auch schnell laufende Maschinen kleiner und schlanker zu bauen, werden auch die Lager kleiner. Kleinere Lager bedeuten jedoch auch kleinere Lagerflächen. Folge: Die Flächenpressung nimmt zu und die Anforderungen an die dynamischen Steifigkeits- und Dämpfungseigenschaften der Lager steigen. Um dem entgegenzuwirken, arbeiten Forschung und Industrie kontinuierlich daran, die Tragfähigkeit der Lager durch noch höherfeste Legierungen zu erhöhen. Dies erfordert nicht nur eine kontinuierliche Verbesserung der zum Einsatz kommenden Berechnungs- und Simulationsverfahren. Auch für eine Verifizierung der Entwicklungsergebnisse müssen geeignete Möglichkeiten geschaffen werden. Dazu hat das Institut für Tribologie und Energiewandlungsmaschinen der TU Clausthal nun einen Hochleistungsgleitlagerprüfstand im Betrieb, der höchsten Anforderungen gerecht wird. Die rund 1,8 Millionen teure Anlage wurde mit Eigenmitteln, Zuschüssen aus der Industrie sowie einer Beteiligung der Forschungsvereinigung Verbrennungskraftmaschinen (FVV) sowie der Forschungsvereinigung Antriebstechnik (FVA) finanziert. Zwei wissenschaftliche Mitarbeiter des Instituts waren mehr als drei Jahre mit Konstruktion und Auslegung der erforderlichen Prüfstandskomponenten einschließlich der statischen und dynamischen Belastungsvorrichtungen, der Messtechnik, der Steuerung sowie der Messwerterfassung und -auswertung beschäftigt. Zwei Techniker der Institutswerkstätten benötigten zwei Jahre, um die rotornahen Bereiche des Prüfstands zu bauen. Das Zwölf-Tonnen-Fundament, ein 630-kW-Antriebsmotor sowie ein Turbo-Planetengetriebe wurden zugekauft.

Der innovative Prüfstand erlaubt Untersuchungen an hoch belasteten Gleitlagern mit einer Flächenpressung von bis zu 6 MPa. Das entspricht dem Druck einer knapp 612 m hohen Wassersäule. Und dies bei Umfangsgeschwindigkeiten von bis zu 200 m/s (720 km/h oder Mach 0,6). Um mögliche Unwuchten zu simulieren, drücken Hydraulikpulser von außen auf das Lager und erzeugen so Vibrationen. Um das Verhalten des Rotors im Lagerorbit zu erkennen, läuft eine induktive Messtechnik in den Wellen mit. Der Prüfstand steht ab sofort für industrielle Entwicklungsarbeiten sowie für Forschungsprojekte zur Verfügung. Von den Ergebnissen sollen vor allem kleine und mittlere Unternehmen profitieren und ihre Wettbewerbsfähigkeit erhöhen.(jup)
