Forscher entwickeln direktgekühlten E-Motor aus Kunststoff

| Redakteur: Katharina Juschkat

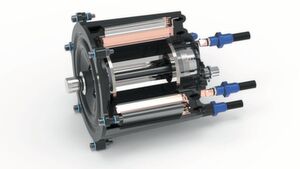

Forscher entwickeln einen neuen Elektromotor aus Kunststoff mit neuem Kühlsystem.
Forscher entwickeln einen neuen Elektromotor aus Kunststoff mit neuem Kühlsystem. (Bild: Fraunhofer ICT)

Die Elektromobilität benötigt leichte Fahrzeuge – Forscher des Fraunhofer ICT haben deshalb an einem E-Motor aus Kunststoff getüftelt, der mit einem neuen Kühlsystem ausgerüstet ist.

Für eine bessere Energiebilanz müssen E-Autos leichter werden – und hierzu muss auch der Motor abspecken. Eine Möglichkeit wäre, ihn aus faserverstärkten Kunststoffen herzustellen. Deshalb haben Forscher des Fraunhofer-Instituts für Chemische Technologie ICT zusammen mit dem Karlsruher Institut für Technologie KIT ein neues Kühlkonzept entwickelt, das den Einsatz von Kunststoffen als Gehäusematerial ermöglicht. Ein weiterer Vorteil des Konzepts: Die Leistungsdichte und Effizienz des Antriebs werden gegenüber dem Stand der Technik deutlich erhöht.

Direkte Kühlung von Stator und Rotor

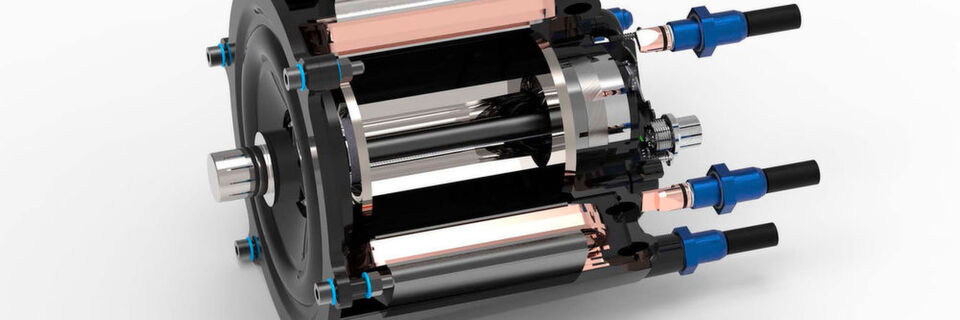

Schnittdarstellung des Elektromotors. Kernstück des Motors bildet ein Stator aus zwölf Einzelzähnen, die mit einem Flachdraht hochkant umwickelt sind.
Schnittdarstellung des Elektromotors. Kernstück des Motors bildet ein Stator aus zwölf Einzelzähnen, die mit einem Flachdraht hochkant umwickelt sind. (Bild: Fraunhofer ICT)

Elektromotor und Batterie bilden die zentralen Elemente des elektrischen Antriebsstrangs. Eine hohe Leistungsdichte, ein geringer Bauraum innerhalb des Elektrofahrzeugs und ein hoher Wirkungsgrad spielen eine besondere Rolle, um eine nachhaltige Mobilität zu gewährleisten. Im Kooperationsprojekt „Demil“, kurz für „Direktgekühlter Elektromotor mit integralem Leichtbaugehäuse“, entwickeln Forscher gemeinsam ein neues Konzept, das sich durch die direkte Kühlung von Stator und Rotor auszeichnet.

Robert Maertens, Wissenschaftler am Fraunhofer ICT, erklärt: „Ein Elektromotor besteht aus einem sich drehenden Rotor und einem feststehenden Stator. Im Stator befinden sich gewickelte Kupferdrähte, durch die Strom fließt. Hier entsteht ein Großteil der elektrischen Verluste. Die eigentliche Innovation unseres Konzepts liegt im Stator.“
