Finder erweitert sein Programm der Halbleiterrelais um acht Varianten

| Redakteur: Dipl.-Ing. (FH) Monika Zwettler

Mit den elektronischen Halbleiterrelais der Serie 77.31 für 30 A hat Finder das Lieferprogramm der Solid-State-Relais erweitert. Insgesamt stehen dem Anwender nun acht neue elektronische Relais mit metallischen, isoliert angeordneten Kühlkörpern zur Verfügung.

Firmen zum Thema

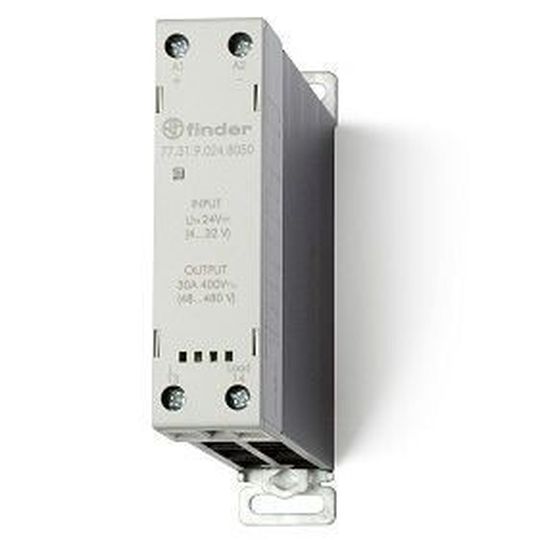

Neu auf der SPS IPC Drives 2013: Die elektronischen Halbleiterrelais 30 A von Finder.
Neu auf der SPS IPC Drives 2013: Die elektronischen Halbleiterrelais 30 A von Finder.
(Bild: Finder)

Alle Versionen der Halbleiterrelais der Serie 77.31 von Finder werden mit Eingangsspannungen für 24 VDC (Arbeitsbereich: 4…32 VDC) oder 230 VAC (Arbeitsbereich: 40…280 VAC) angeboten. Jedes Gerät hat zur Statusanzeige eine grüne LED. Die Geräte mit der Baubreite von 22,5 mm sind direkt zum Aufschnappen auf Tragschiene DIN EN 60715 TH35 geeignet.

Unterschiedliche Klemmenanordnung

Die neuen Relais mit dem 30 A / 400 V AC Ausgang sind wahlweise als Nullspannungs-Schalter oder als Momentanwert-Schalter jeweils mit zwei verschiedenen Klemmenanordnungen erhältlich: Die „Relais-Version“ mit den jeweiligen Ein- und Ausgängen an der schmalen Seite oder die „Schütz-Version“ mit Ein- und Ausgängen an den langen gegenüberliegenden Geräteseite.

Bildergalerie

Bei den neuen Ausführungen für Dauerströme bis 30 A können Einschaltspitzenströme bis 520 A geschaltet werden. Die Halbleiterrelais mit integriertem Nullspannungsschalter eignen sich durch Schalten nahe dem Spannungsnulldurchgang für Lampenlasten, insbesondere Energiesparlampen, Kühlaggregate, AC-Magnete und Heizungsregelungen.

Für das verschleißfreie Schalten bei hoher Schalthäufigkeit und großen Lasten wie Motorsteuerungen und Regelantriebe werden die Momentanwert-Schalter für Ein-Phasen- und Drehstrom-Anwendungen eingesetzt. Die Geräte sind bei Einzelmontage und Umgebungstemperaturen von -20 bis 40°C bis zu einem Dauerstrom von max. 30 A und bei entsprechendem Derating bis +80°C einsetzbar.

Neue Relais im Hockey-Puck-Gehäuse

Als weitere Neuheit im Lieferprogramm stellt Finder Solid-State-Relais im sogenannten „Hockey-Puck-Gehäuse“ vor. Drei Grundtypen für einen maximalen Dauerstrom von 25, 40 und 50 A und einer Eingangsspannung für 24 VDC oder 230 VAC bilden die Basis für zwölf Geräteausführungen mit Nullspannungs-Schalter für Schaltspannungen von 230 VAC (Schaltlast-Spannungsbereich: 21,6…280 VAC) oder 400 VAC (Schaltlast-Spannungsbereich: 43,2…660 V AC).

Alle elektronischen Relais zeichnen sich durch ihre Kompaktheit, lange Lebensdauer, Geräuschfreiheit, Unempfindlichkeit gegen Schock und Vibration, kurze Ansprechzeiten sowie geringe Ansteuerleistung aus. (mz)
