3D-Druck Erfolgreiche Volllasttests für additiv gefertigte Gasturbinenschaufeln

| Redakteur: Dipl.-Ing. Dorothee Quitter

Siemens vermeldet einen Durchbruch im 3D-Druck von Gasturbinenschaufeln. Erstmals konnten vollständig mit Additive Manufacturing (AM) gefertigte Gasturbinenschaufeln unter Volllast in einer Gasturbine erfolgreich getestet werden.

Firmen zum Thema

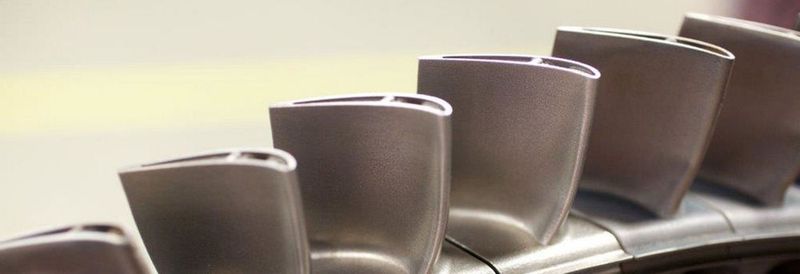

Die Schaufeln waren 13.000 Umdrehungen in der Minute und Temperaturen von über 1.250 Grad Celsius ausgesetzt.
Die Schaufeln waren 13.000 Umdrehungen in der Minute und Temperaturen von über 1.250 Grad Celsius ausgesetzt.
(Bild: Siemens)

Das Unternehmen überprüfte mehrere mit AM hergestellte Turbinenschaufeln mit konventionellem Schaufeldesign. Die Bauteile wurden dafür in einer industriellen Gasturbine des Typs SGT-400 mit einer Leistung von 13 Megawatt (MW) installiert und 13.000 min-1 und Temperaturen von über 1.250 °C ausgesetzt. Zusätzlich testete Siemens ein mit AM-Technologie gefertigtes neues Schaufeldesign mit einer komplett überarbeiteten und verbesserten internen Kühlungsgeometrie. Die verwendeten Schaufeln wurden bei Materials Solutions, dem erst kürzlich erworbenen Unternehmen in Worcester, Großbritannien, gefertigt. Materials Solutions ist spezialisiert auf die Fertigung von hochleistungsfähigen Bauteilen für Hochtemperaturanwendungen bei Turbomaschinen bei denen Genauigkeit, Oberflächenbeschaffenheit und höchste Materialqualität für die Leistungsfähigkeit der Komponenten entscheidend ist. Die Untersuchungen wurden im Siemens-Testcenter für industrielle Gasturbinen in Lincoln, Großbritannien, durchgeführt.

Bildergalerie

Die gedruckten Turbinenschaufeln werden aus einer pulverförmigen, hochtemperaturbeständigen Superlegierung mit polykristallinem Nickel hergestellt. Die Schaufeln widerstehen so dem hohen Druck sowie den enormen Temperaturen und Fliehkräften, die beim Turbinenbetrieb entstehen. Bei Volllast dreht sich jede der Schaufeln mit einer Geschwindigkeit von über 1.600 km/h und trägt dabei die Last von 11 t, was dem Gewicht eines vollbeladenen Londoner Doppeldeckerbusses entspricht. Außerdem sind die Schaufeln von 1.250 °C heißem Gas umgeben und werden mit über 400 °C heißer Luft „gekühlt“. Das in Lincoln getestete neue Schaufeldesign bietet dabei verbesserte Kühleigenschaften. Damit kann die Effizienz der Siemens-Gasturbinen weiter gesteigert werden. Der erfolgreiche Test des fortschrittlichen Schaufeldesigns ist für Siemens ein weiterer Schritt auf dem Weg, um das volle Potenzial von AM auszuschöpfen.

Siemens verwendet die AM-Technologie in erheblichem Umfang zur schnellen Erstellung von Prototypen und hat bereits serienreife Lösungen für Komponenten im Verdichter- und Verbrennungssystem von Gasturbinen eingeführt. Im Februar letzten Jahres eröffnete Siemens eine neue Fertigung für 3D-Druck-Komponenten in Finspang, Schweden. Seit Juli 2016 ist die erste mit 3D-Druck hergestellte Komponente für eine große Siemens-Gasturbine erfolgreich im kommerziellen Betrieb. (qui)
