Energieführung

Energiekette mit vielen neuen und bewährten Details

| Redakteur: Dipl.-Ing. (FH) Sandra Häuslein

Mit vielen kleinen Details – neuen aber auch bewährten – will Murrplastik mit einer neuen Energiekette überzeugen. Hier ein Überblick zu allen Ausstattungsmerkmalen.

Firmen zum Thema

In der neuen Energiekette MP 420 Evochain vereint Murrplastik neue und bewährte Eigenschaften in einer Energiekette.
In der neuen Energiekette MP 420 Evochain vereint Murrplastik neue und bewährte Eigenschaften in einer Energiekette.
(Bild: Murrplastik)

Die Energiekette MP 420 Evochain eignet sich für freitragende, gleitende, hängende und stehende Anwendungen sowie für lange Verfahrwege, hohe Dynamik und hohe Zuladung. Laut Hersteller ist sie montagefreundlich, langlebig und leise im Lauf. Hier folgen alle neuen Ausstattungsmerkmale der Energiekette:

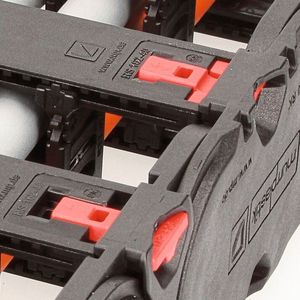

1. Evolock-Rahmensteg-Verriegelung:

Der rote Verriegelungsschieber ermöglicht ein einfaches und schnelles Öffnen sowie Schließen der Rahmenstege. Da die Energiekette dabei nicht aus der Ablegewanne herausgenommen werden muss, ist die Zeitersparnis groß. Das Öffnen der Rahmenstege (werkzeuglos oder mit Schraubendreher) ist auch bei montierten Gleitschuhen im Innenbogen oder mit Dämpfungsschuhen im Außenbogen möglich.

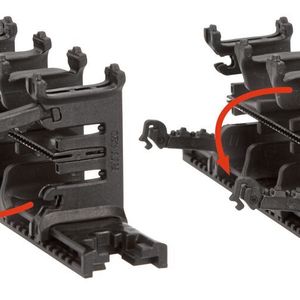

2. Evorack-Regalträger:

Die neuen Regalträger können oben und unten geöffnet werden. Dadurch sind Leitungen und Schläuche gleichzeitig vom Innen- und Außenbogen her zugänglich. Das Öffnen erfolgt werkzeugfrei oder mit Schraubendreher bei montierter Energiekette.

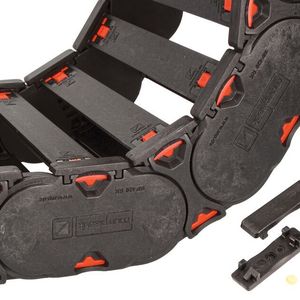

3. Evocontrol-Verschleißkontrollsystem:

Aufsteckbare Gleitschuhe im Innenbogen sind mit dem Kontrollsystem ausgestattet. Um einen rechtzeitigen Austausch sicherzustellen, zeigt ein gelber Verschleißmarker im Gleitschuh die kritische Abnutzungsgrenze an. Auf der Oberseite des Gleitschuhs wird ein gelber Punkt sichtbar. Die Lebensdauer der MP 420 Evochain soll so um ein Vielfaches verlängert werden. Der Gleitschuh ist mit oder ohne Verschleißmarker erhältlich.

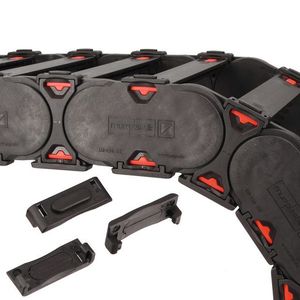

4. Dämpfungsschuh Evoshox:

Dies ist ein Außendämpfer, der auf die Seitenglieder im Außenbogen aufgesteckt wird und optional erhältlich ist. Ein Geräuschemissionstest im Testlabor der Murrplastik hat gezeigt, dass eine Geräuschreduzierung der MP 420 Evochain um bis zu 25 dB(A) erreicht wird. Der Testwert basiert auf dem Vergleich mit und ohne Verwendung des Außendämpfers in Kombination mit dem Innendämpfer mit Elastomer-Dämpfungselement.

Die Bildergalerie zeigt alle neuen und bewährten Ausstattungsmerkmale im Überblick:

Bildergalerie

Bildergalerie mit 8 Bildern

Auf Bewährtes setzen

Standard-Geräuschdämpfer und zusätzliches Dämpfungselement

Die Energiekette verfügt auf der Innenseite der Seitenglieder über einen Standard-Geräuschdämpfer mit angespritzter Anschlagsbremse. Auf Kundenwunsch kann das Seitenglied optional mit einem Geräuschdämpfer aus einem speziell entwickelten Elastomer vormontiert werden. Durch das großflächige und nahezu verschleißfreie Dämpfungselement im Kettenglied rollen die Energieketten um bis zu 10 dB(A) leiser.

Innenaufteilungskomponenten mit glatter Oberfläche

Die extrem glatte Oberfläche der Innenaufteilungskomponenten (Rahmenstege, Regalböden, Trennstege) soll dazu beitragen, dass Kabel, Leitungen und Schläuche schonend geführt und deren Lebensdauer verlängert werden. Verstärkt wird dies durch abgerundete Kanten der Trennstege.

Rahmenstege mit Buchstabenkennzeichnungsleiste

Die Rahmenstege verfügen über eine Buchstabenkennzeichnungsleiste, mit der die Innenaufteilung einfach und eindeutig zugeordnet und fixiert werden kann. Der Online-Konfigurator MP-Chainbuilder 3.0 stellt einen Montageplan – mit integrierter Buchstabenkennzeichnung – zur Verfügung.

Eine hohe Stabilität und Lebensdauer ist bei Anwendungen mit Querbeschleunigung und seitlich liegender freitragender Anwendung gefragt. Die MP 420 Evochain verfügt mit der Nut-und-Feder-Technik (Hinterschnitt) daher über eine stabilere Verbindung der einzelnen Seitenglieder.

Variables Regalsystem

Mit dem variablen Regalsystem der MP 420 Evochain erfolgt die Belegung hinsichtlich Größe und Anzahl der Kabel, Leitungen und Schläuche hoch flexibel. Dadurch, dass die Rahmenstege auf der Innenseite über ein durchgehendes Rastsystem verfügen, können Trennstege und Regalträger flexibel und sicher eingeklickt werden. Noch flexibler wird die Belegung durch verschiebbare Trennstege und das umfangreiche Sortiment an Regalböden. Letztere können auf drei Ebenen individuell in der Höhe, Länge und Position passend positioniert werden. Zusätzlich können durch eine weitere Befestigungsmöglichkeit an der Innenseite der Seitenglieder (Aufnahme-Schlitze) drei durchgehende Regalböden eingelegt und dadurch Trennstege eingespart werden.

Haltersysteme für Außenbefestigung von Energiepaketen

Die MP 420 Evochain kann zur seitlichen Außenbefestigung von weiteren Kabeln, Leitungen und Schläuchen mit zwei unterschiedlichen Haltersystemen ausgestattet werden: mit Klettband oder mit einem Universalhalter. Die Montage erfolgt laut Unternehmen einfach und schnell. Beide Außenbefestigungslösungen eignen sich zur nachträglichen Installation und Reparatur von Energiepaketen.

Ausführliche Informationen zu den Haltersystemen finden Sie hier:
