Interview Messtechnik Der Werkzeuginnendruck ist ein Indikator der Produktqualität

Das Gespräch führte Jan Vollmuth

Anbieter zum Thema

Die Werkzeuginnendruckmessung gilt als effiziente Methode, den Spritzgießprozess zu optimieren. Wie die gewonnenen Daten richtig interpretiert werden und wie Experten Spritzgießprozesse optimieren erklärt Christian Streili, Field Service Development Manager bei Kistler.

Probleme aufdecken und die Effizienz steigern: Das Service-Paket Mold Validation II von Kistler hilft, bestehende Spritzgießprozesse zu optimieren.
Probleme aufdecken und die Effizienz steigern: Das Service-Paket Mold Validation II von Kistler hilft, bestehende Spritzgießprozesse zu optimieren.
(Bild: Kistler Group)

Herr Streili, was sind Ihrer Meinung nach die größten Herausforderungen im Spritzgießprozess?

Streili: Ich denke die größte Herausforderung liegt in der Komplexität des Prozesses. Viele Faktoren beeinflussen die Qualität des fertigen Produkts: Die Größe des Formteils, das Material, die Temperatur des Arbeitsumfelds sowie die Temperatur des Kunststoffs. Zudem funktionieren Formgebungsverfahren mit Mehrkomponenten oder Einlageteilen anders als solche ohne, weil gerade wie im ersten Fall mehrere Materialien zum Einsatz kommen. Viele Spritzgießer unterschätzen den Einfluss solcher Faktoren oder wissen nicht, wie stark scheinbar winzige Änderungen im Prozess die Qualität der Einzelteile beeinflussen. Der Wechsel zu einem neuen Materiallieferanten zum Beispiel kann sich entscheidend auf die Produktqualität auswirken – selbst, wenn die Zusammensetzung des Kunststoffs auf dem Papier exakt die gleiche ist.

Bildergalerie

Wie lässt sich mit der Messung des Werkzeuginnendrucks diese Herausforderungen meistern?

Streili: Der Werkzeuginnendruck spielt eine entscheidende Rolle während des Spritzgießprozesses. Er spiegelt den gesamten Prozess im Formteil wider, gibt uns Aufschluss über die Herstellungsbedingungen und ist somit ein Indikator der Produktqualität. Spezifische qualitätsrelevante Eigenschaften des Einzelteils, wie zum Beispiel dessen Maßhaltigkeit, Oberflächenqualität, dessen Gewicht oder der Verzug lassen sogar Rückschlüsse auf die Bedingungen während der einzelnen Phasen des Prozesses zu. Der Werkzeuginnendruck gleicht dadurch einen teilespezifischen Fingerabdruck der Produktqualität ab und hilft, präzise Aussagen über optimale Prozessparameter zu treffen. Zudem können Hersteller durch die Messung des Werkzeuginnendrucks fehlerhafte Teile identifizieren, noch bevor sie sie aus der Form nehmen.

Herausforderung Spritzgussprozess

Optimierung erfordert viel Expertenwissen

Die Produktion perfekter Spritzgussteile mit möglichst geringem Ausschuss ist kein leichtes Unterfangen. Unterschiedliche Formen und Materialien fordern unterschiedliche Herangehensweisen. Gleichzeitig beeinflussen viele externe Faktoren den Prozess. Hier spielen winzige piezoelektrische Sensoren ihre Stärken aus: Sie helfen Spritzgießern die optimalen Prozesse für jede Form zu finden und beizubehalten – unabhängig von den verwendeten Materialien. Die Sensoren messen und analysieren den Werkzeuginnendruck während des Spritzgießprozesses. Diese Messwerte erlauben es, die Produktion zu überwachen oder das Heißkanalsystem im laufenden Prozess stabil zu halten und Schlechtteile automatisch auszusortieren.

Genau hier wird es komplex, da die Installation der Sensoren wie auch die anschließende Interpretation der Messergebnisse anspruchsvoll sind. Um sowohl die Hardware wie auch Daten optimal nutzen zu können, ist viel Expertenwissen in den Bereichen Spritzguss und Messtechnik gefragt. Kistler unterstützt Hersteller deshalb mit individuellen Service-Angebote dabei, das volle Potenzial des piezoelektrischen Equipments zu nutzen.

Wie funktioniert diese Qualitätskontrolle?

Streili: Die von den Sensoren ermittelten Messdaten werden an das Prozessüberwachungssystem übertragen, das diese evaluiert und das Ergebnis in Form einer Grafik darstellt. Um NOK-Teile auszusortieren, ist es nötig, eine sogenannte Evaluationsbox zu definieren. Liegt die Kurve, die den Werkzeuginnendruck darstellt, innerhalb dieser Box, ist das produzierte Teil einwandfrei. Befindet sie sich außerhalb, weist das auf ein fehlerhaftes Teil hin. Es ist deswegen besonders wichtig, die Grenzen dieser Evaluationsbox korrekt zu bestimmen. Sind sie zu klein, resultiert dies in Pseudo-Ausschuss. Sind sie zu groß, wirkt sich das negativ auf die Produktqualität aus.

Wie unterstützen Sie Ihre Kunden dabei, das Potenzial der Werkzeuginnendruckmessung ausschöpfen?

Streili: Wir bieten unseren Kunden mehrere Serviceleistungen an. Erstens haben wir die Möglichkeit, ihnen eine Simulation des Prozesses bereitzustellen noch bevor die Spritzgussform gebaut ist. Auf Basis dieser Simulationsergebnisse können wir ermitteln, wie viele Sensoren Hersteller brauchen, wo sie optimalerweise positioniert sein sollten und welche Art Sensor sich am besten für den jeweiligen Prozess eignet. Außerdem können wir so mögliche Fehler und Schwachstellen des Spritzgußprozesses in einem sehr frühen Stadium ermitteln.

Christian Streili

In seiner aktuellen Position als Field Service Development Manager kümmert sich Christian Streili, der seit 2017 bei Kistler tätig ist, um Servicebelange rund um das Field Service Portfolio und entlang des Service Produkt Lifecycles. Beides findet in vielen Branchen wie zum Beispiel auch in der kunststoffverarbeitenden Industrie Anwendung.

Christian Streili absolvierte eine klassische Ausbildung zum Verfahrensmechaniker für Kunststoff und Kautschukformtechnik und arbeitete hier im produktionsnahen Umfeld, bevor er eine berufsbegleitende Weiterbildung zum Techniker, Fachrichtung Maschinentechnik antrat. Zur Vervollständigung ergänzte er sein technisches Wissen mit einer nachgelagerten, kaufmännischen Weiterbildung zum technischen Betriebswirt.

Beruflich hatte er Stationen im technischen Einkauf, dem Vertrieb von technischen Bauteilen sowie der Anwendungstechnik innerhalb der BU Plastics. Seit 2020 arbeitet er nun in seiner aktuellen Rolle innerhalb der Service-Entwicklung der Kistler Gruppe.

Können Sie beispielhaft den Ablauf eines Optimierungsprozesses bei einem Kunden schildern?

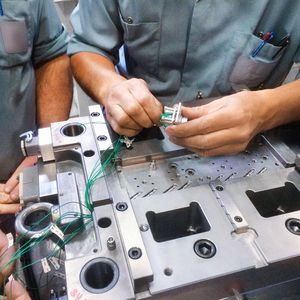

Streili: Als Teil unseres Service-Pakets Mold Validation I stellen wir sicher, dass alle Sensoren korrekt installiert sind und wie gewünscht funktionieren. Zum Beispiel überprüfen wir, ob die Bohrungen in denen sich die Sensoren befinden, richtig gefertigt wurden und ob der Sensor gut hineinpasst. Wir überprüfen zudem, dass die Messkabel richtig verlegt wurden und ob sie in kritischen Bereichen der Spritzgussform ausreichend geschützt sind.

In der Phase von Mold Validation II schauen wir uns laufende Prozesse genauer an. Ziel ist hier, den Prozess zu optimieren, indem wir die idealen Parameter festlegen. Mold Validation II ist besonders sinnvoll für Kunden, denen es schwerfällt, das Problem im bestehenden Prozess zu identifizieren. Die Serviceleistung ist ebenfalls sinnvoll, wenn sich ein entscheidender Bestandteil des Prozesses ändert – zum Beispiel, weil der Kunde eine neue Form nutzen möchte. Außerdem unterstützen wir Hersteller dabei, die Parameter der Evaluationsboxen festzulegen, was Ausschuss verringert, beziehungsweise die Effizienz der Prozesse steigert. Damit helfen wir unseren Kunden, ihren Spritzgießprozess bestmöglich zu optimieren und stellen sicher, dass sie unsere Messtechnik und die Messwerte, die unsere Sensoren generieren, bestmöglich nutzen. Am Ende eines jeden Optimierungsprozesses erhält der Kunde eine ausführliche Dokumentation der Dienstleistungen und Empfehlungen für mögliche nächste Schritte.
