Bürstenlose Motoren ansteuern – ohne Sensor

| Autor / Redakteur: Urs Kafader* / Ute Drescher

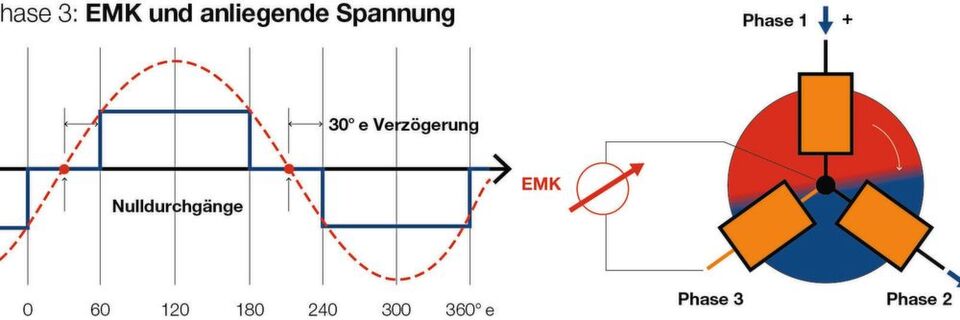

Schematische Darstellung der sensorlosen Kommutierung der EMK-Methode mit Nulldurchgang, hier am Beispiel der Phase 3 gezeigt.
Schematische Darstellung der sensorlosen Kommutierung der EMK-Methode mit Nulldurchgang, hier am Beispiel der Phase 3 gezeigt. (Bild: Maxon)

In vielen Anwendungen wäre es von Vorteil, wenn man einen bürstenlosen Motor ohne Sensoren betreiben könnte. Und tatsächlich gibt es hier verschiedene Möglichkeiten.

Um einen bürstenlosen Motor anzutreiben, braucht es eine Steuerelektronik für die präzise Kommutierung. Das funktioniert aber nur, wenn die Steuerelektronik stets „weiß“, in welcher Position sich der Rotor befindet. Klassischerweise liefern im Motor verbaute Sensoren – beispielsweise Hallsensoren – diese Informationen. Doch es geht auch anders. Sensorlose Ansteuerungsverfahren verwenden direkt Strom- und Spannungsinformation aus dem Motor zur Bestimmung der Rotorlage. Aus der Veränderung der Rotorposition kann die Geschwindigkeit hergeleitet werden, welche zur zusätzlichen Drehzahlregelung verwendet werden kann. Höherentwickelte sensorlose Ansteuerungen können sogar den Strom (Drehmoment) und die Position regeln. Durch das Weglassen von Sensoren ergeben sich Vorteile: tiefere Kosten und Platzersparnis. Denn Kabel, Stecker, aber auch empfindliche elektronische Schaltkreise werden überflüssig. Die sensorlosen Regler von Maxon benützen drei Grundprinzipien, die speziell auf die Maxon-BLDC-Motoren abgestimmt sind.

EMK-Methode mit Nulldurchgang

Die EMK-Methode mit Bestimmung des Nulldurchgangs verwendet die induzierte Spannung (oder EMK) in der nichtbestromten Phase bei Blockkommutierung. Der Nulldurchgang findet in der Mitte des Kommutierungsintervalls statt. Aus den vorhergehenden Kommutierungsschritten kann die Zeitverzögerung zum nächsten Kommutierungspunkt abgeschätzt werden.

Die EMK-Methode mit Nulldurchgang funktioniert nur bei genügend hoher Drehzahl – im Stillstand verschwindet die EMK. Der Anlauf des Motors benötigt einen speziellen Anlaufprozess ähnlich einer Schrittmotorsteuerung und muss separat eingestellt werden. Die eigentliche sensorlose Kommutierung ist erst ab Motordrehzahlen von 500–1000 Umdrehungen pro Minute möglich. Zur Drehzahlregelung wird die Frequenz der Kommutierungsschritte verwendet. Die Dynamik ist aufgrund der beschränkten Feedbackinformation limitiert, kann aber durch Integration von Schätzmethoden im Regelalgorithmus (Beobachter, Kalman-Filter …) verbessert werden. Die EMK-Methode mit Nulldurchgang hat aber auch Vorteile. Grundsätzlich funktioniert sie mit allen bürstenlosen Motorbauarten. Sie ist robust, kosteneffektiv und wird in vielen Standardprodukten verwendet, wie im Maxon-ESCON-Module 50/4 EC-S.

Anwendertreff Industriegetriebe Das Getriebe ist als mechanische Komponente elementarer Bestandteil im Antriebsstrang. Wie man das richtige Getriebe auswählt und wie die Integration fehlerfrei funktioniert, zeigt unser Anwendertreff Industriegetriebe.
Mehr Informationen: Anwendertreff Industriegetriebe

Beobachter-basierte EMK-Methode

Beobachter- oder Modell-basierte EMK-Methoden benutzen Informationen aus dem Motorstrom, um die Rotorlage und die Drehzahl herzuleiten. Der Modell-basierte Ansatz ergibt eine viel höhere Auflösung der Rotorposition. Damit ist Sinuskommutierung (oder FOC, feldorientierte Regelung) möglich mit all ihren Vorteilen: höherer Wirkungsgrad, kleinere Erwärmung, weniger Vibrationen und Geräusche. Allerdings benötigt auch die Beobachter-basierte EMK-Methode eine Mindestdrehzahl von einigen hundert min-1, um gut zu funktionieren.

Die auf der magnetischen Anisotropie basierenden Methoden leiten die Rotorlage aus der Motorinduktivität her, welche minimal ist, wenn die magnetischen Flüsse von Stator und Rotor im Rückschluss parallel sind.

Magnetische Anisotropie-Methoden

Dazu werden kurze Strompulse verwendet, die aber keine Motorbewegung verursachen. Verglichen mit den EMK-basierten Verfahren funktioniert diese Methode auch im Stillstand oder bei sehr tiefen Drehzahlen und erlaubt Sinuskommutierung. Die gemessenen Signale sind stark vom Motortyp abhängig. Der Bestimmung der Rotorlage liegt ein Motormodell zugrunde, welches für jeden Motor parametriert und angepasst werden muss. Controller auf Basis von magnetischer Anisotropie sind deshalb hochspezifische Produkte – einfach „plug-and-play“ geht nicht. Der Rechenaufwand zur Evaluation der Rotorposition beschränkt die maximal möglichen Drehzahlen.

Ergänzendes zum Thema

Sensorlose Controller von Maxon

Warum sensorlose Ansteuerung?

In preissensitiven Anwendungen kann die Verwendung von sensorlosen Motoren die Kosten senken. Hallsensoren, Encoder, Kabel und Stecker fallen weg. Typische Anwendungen in diesem Bereich sind Lüfter, Pumpen, Scanner, Fräser, Bohrer und andere hochdrehende Anwendungen mit eher tiefer Regelperformance und wo ein kontrollierter Anlauf nicht kritisch ist. Bei hoher Stückzahl ist eine kundenspezifische Anpassung des EMK-basierten Reglers sinnvoll.

Kostenersparnis ist nicht der einzige Grund, sich für eine sensorlose Ansteuerung zu entscheiden. Anwendungen wie Tür- oder Bike-Antriebe benötigen eine hohe Regelqualität. Eine ruckfreie Motoransteuerung ab Drehzahl null ist wichtig, aber auch eine hohe Dynamik und Sinuskommutierung zur Geräuschvermeidung. Dies alles soll ohne die Verwendung eines teuren Encoders realisiert werden. In den letzten Jahren haben sich dazu hochwertige sensorlose Ansteuerungen basierend auf der Anisotropie-Methode etabliert. Zum Beispiel die neue High-Performance-Sensorless-Control-Steuerung (HPSC) von Maxon (siehe Kasten). Der Engineering-Aufwand zur Anpassung der Modellparameter rechtfertigt sich allerdings erst ab Stückzahlen von einigen hundert.

BUCHTIPPDas Buch „Praxishandbuch Antriebsauslegung“ hilft bei der Auswahl der wesentlichen Bestandteile elektrischer Antriebssysteme: Motor, Getriebe, Stellgerät, Netzversorgung sowie deren Zusatzkomponenten. Auch auf die Berechnung wird intensiv eingegangen.

Vorteilhaft auch in rauen Umgebungen

Eine sensorlose Ansteuerung kann auch nötig sein in Situationen, wo empfindliche Sensorelektronik beim Motor vermieden werden muss. Man denke an Anwendungen bei sehr hohen oder tiefen Umgebungstemperaturen, Reinigungs- und Sterilisationsmethoden im medizinischen Umfeld, aber auch an ionisierende Strahlung im Weltraum, in Kernanlagen oder in der Medizin. Die reduzierte Anzahl an Motoranschlüssen erleichtert die Integration bei engen Platzverhältnissen.

Die benötigte Regelgüte ist je nach Anwendung verschieden. Welche sensorlose Methode besser passt, muss von Fall zu Fall entschieden werden – zum Beispiel eine hohe Drehzahl in Dental-Handgeräten zum Bohren und Schleifen oder eher tiefe Drehzahlen und geregelte Drehmomente zum Fixieren von Schrauben in der Chirurgie.

SEMINARTIPP Die Grundkenntnisse, wie sich Servoantriebe optimal parametrieren lassen und wie die Steuerungs- und Regelfunktionen bei Motion Controllern beherrscht werden, lernen Teilnehmer im Grundlagenseminar „Servoantriebe“.
Weitere Informationen

Drei gute Gründe für die Technik

Drei Hauptgründe sprechen für eine sensorlose Ansteuerung: Kostenersparnis, Platzersparnis und feindliche Umgebung für Sensoren. Die EMK-Methode mit Bestimmung des Nulldurchgangs ist weit verbreitet in kostensensitiven Anwendungen, die bei hohen Drehzahlen laufen. Sensorlose Ansteuerung ab Stillstand und bei tiefen Drehzahlen verlangt nach höher entwickelten Methoden. Der Aufwand zur Implementierung ist größer und schließt Modellbildung und Parametrisierung ein. Kostenersparnis ist eher zweitrangig. Die feldorientierte Regelung ergibt einen höheren Wirkungsgrad und weniger Erwärmung sowie ein tieferes Vibrations- und Geräuschniveau. Das sind alles Vorteile, welche besonders in medizinischen Handgeräten zum Tragen kommen. (ud)

Hannover Messe 2019: Halle 15, Stand D09

Vom Motor zum Antriebssystem

Mechatronische Antriebslösung

Vom Motor zum Antriebssystem

27.09.18 - Komplette mechatronische Antriebslösungen bieten viele Vorteile gegenüber einzelnen Komponenten. Doch um ans Ziel zu gelangen, müssen zuerst einige wichtige Fragen beantwortet werden. lesen

So steigern Sie den Wirkungsgrad von Antriebskomponenten

Wirkungsgrad

So steigern Sie den Wirkungsgrad von Antriebskomponenten

14.11.18 - Soll die Effizienz einer Anwendung optimiert werden, stellt sich häufig die Frage nach dem Motor mit dem höchsten Wirkungsgrad. Um Antwort zu geben, sollte die Fragestellung auf den gesamten Antriebsstrang ausgedehnt werden. lesen

Alles, was Sie zur Hannover Messe 2019 wissen müssen

Update: Hannover Messe 2019

Alles, was Sie zur Hannover Messe 2019 wissen müssen

29.03.19 - Die digitale Vernetzung von Mensch und Maschine im Zeitalter der künstlichen Intelligenz steht im Mittelpunkt der Hannover Messe 2019. Weitere thematische Höhepunkte bieten die sechs Leitmessen. lesen

* *Urs Kafader ist Leiter der technischen Ausbildung bei Maxon Motor.
