Zylinder

Blockzylinder mit Positionsüberwachung

| Redakteur: Sandra Häuslein

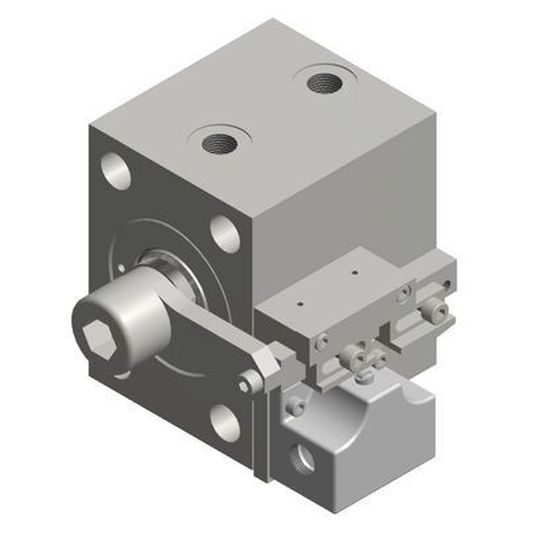

Die Hydropneu-Baureihe Typ 57 bildet in der Regel die Basis, auf der der Zylinder nach Kundenwünschen anpasst und optimiert wird.
Die Hydropneu-Baureihe Typ 57 bildet in der Regel die Basis, auf der der Zylinder nach Kundenwünschen anpasst und optimiert wird. (Bild: Hydropneu)

Hydropneu bietet einen sehr kompakten Blockzylinder mit Positionsüberwachung. Diese erfolgt mit Hilfe von Rollenschaltern, welche die gewünschten Zylinderpositionen sicher abfragen sollen.

Prinzipiell sind hydraulische Blockzylinder wohl die kompakteste Möglichkeit, die enorme Kraftdichte der Hydraulik zu nutzen. Bauartbedingt werden sie in der Regel für kurze Hübe bis ca. 100 mm genutzt, wobei auch größere Hübe zu realisieren sind. Die kubische Ausführung lässt einen einfachen Einbau auch in schwierige und enge Räume zu.

Eine Art der Positionsabfrage sind hier mechanische Rollenschalter. Diese sind dem Hersteller Hydropneu zufolge sehr robust und für vergleichsweise hohe Temperaturen zugelassen. Die Schaltströme können zudem sehr hoch sein. Die Betätigung der Schalter durch auf einer Schiene verschraubte Nocken soll die Verstellung der Schaltpunkte ermöglichen. Dadurch können Produktionsabläufe an sich verändernde Bedingungen angepasst werden.

Eine große Verbreitung finden diese Blockzylinder unter anderem im Formenbau für Kunststoffspritzguss oder Druckguss. Im Aluminiumdruckguss wird er oft als Squeezing-Zylinder eingesetzt. Die Dichtungen und Schalter werden von Hydropneu in diesem Fall für höhere Temperaturen ausgelegt als in der normalen industriellen Anwendung üblich. Durch die Verstellbarkeit der Schaltpunkte kann der Squeezing-Prozess während der Produktion angepasst und optimiert werden.

Die Hydropneu-Baureihe Typ 57 bildet in der Regel die Basis, auf der der Zylinder nach Kundenwünschen anpasst und optimiert wird.
