Zahn- und Kegelräder Betriebssichere und wartungsarme Kraftübertragung

Zahnräder, Zahnstangen und Kegelräder von Norelem sollen ein formschlüssiges und schlupffreies Zusammenspiel mit wechselnder Drehrichtung für unterschiedliche Achslagen sichern. Sie wandeln Dreh- in Linearbewegungen um und gewährleisten unter anderem sicheres Heben und Senken schwerer Lasten. Norelem bietet mit rund 400 Artikeln in dieser Produktgruppe ein breites Sortiment direkt ab Lager.

Firmen zum Thema

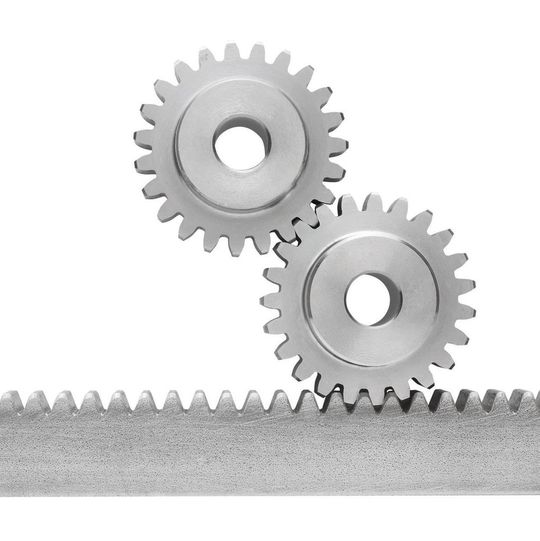

Aufgrund der vielfältigen Bauformen lassen sich Zahnradantriebe für verschiedenste Achslagen einsetzen.
Aufgrund der vielfältigen Bauformen lassen sich Zahnradantriebe für verschiedenste Achslagen einsetzen.
(Bild: Norelem)

Mit ihrer gleichbleibenden Steifigkeit kommen Zahnstangen gerne zur Übertragung hoher Axialkräfte auch unter schmutzigen Umgebungsbedingungen zum Einsatz. Zahnräder übertragen Drehbewegungen einer Welle auf eine zweite, die Kombination von Zahnrad und Zahnstange setzt Dreh- in Linearbewegungen um oder umgekehrt. Kegelräder bilden die Grundlage für Winkelgetriebe, die überall dort gefragt sind, wo hohe Untersetzungen, Drehmomente und dynamische Bewegungen gefordert sind. Die Norelem Normelemente Verwaltungs-GmbH bietet ein breites Sortiment solcher Übertragungselemente.

Hohe Kräfte umsetzen

Vorteile der verzahnten Antriebskomponenten von Norelem sind laut Unternehmen: Die formschlüssige und schlupffreie Kraftübertragung funktioniert zuverlässig und wartungsarm. Im Gegensatz zu Riementrieben lassen sich deutlich höhere Kräfte umsetzen, im Vergleich zu Ketten- und Riementrieben sind geringere Achsabstände realisierbar. Aufgrund der vielfältigen Bauformen lassen sich Zahnradantriebe für verschiedenste Achslagen einsetzen.

– Stirnzahnränder

Stirnzahnräder von Norelem (Teilkreisdurchmesser von 12 mm bis 381 mm, Kopfkreisdurchmesser von 14 mm bis 387 mm) sind in Modul 1 bis 3 und geradverzahnt mit einer Zähnezahl von 12 bis 127 erhältlich.

– Kegelradgetriebe

Kegelradgetriebe von Norelem (Teilkreisdurchmesser 15 mm bis 180 mm, Kopfkreisdurchmesser 17,4 mm bis 180,8 mm) sind in Modul 1 bis 3 und bis zu 45 Zähnen lieferbar. Damit lassen sich Übersetzungen von 1:1 bis 1:4 realisieren.

– Zahnstangen

Zahnstangen von Norelem sind mit Zahnbreiten und Höhen von 15 mm bis 30 mm in Modul 1 bis 3 in den Standardlängen 500, 1000 und 2000 mm und optional auch als Rundzahnstangen ab Lager erhältlich.

Sämtliche Antriebskomponenten sind aus C45-Stahl gefertigt, mit einer gefrästen, geraden Verzahnung versehen und weisen einen Eingriffswinkel von 20° auf. Passbohrungen oder Nuten sind optional möglich. (sh)
