Stahl Außergewöhnliche Stahleigenschaften für beeindruckende Dimensionen

| Redakteur: Dorothee Quitter

Für den Bau der Schwerlast-Offshorekrane MTC 78000 hat Liebherr Hochleistungsstähle der Dillinger Hütte mit außergewöhnlichen Eigenschaften eingesetzt.

Firmen zum Thema

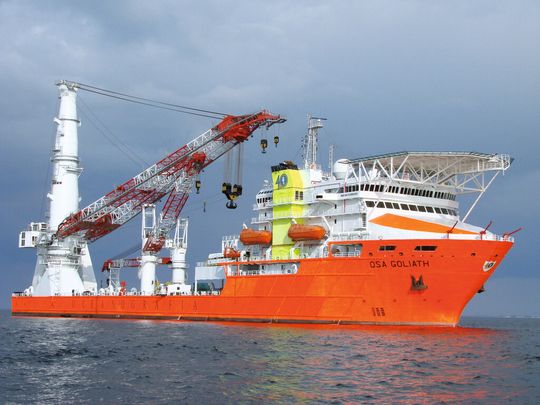

Das Errichterschiff OSA Goliath hat als größten Kran den MTC 78000 mit einer max. Traglast von 2000 t an Bord.
Das Errichterschiff OSA Goliath hat als größten Kran den MTC 78000 mit einer max. Traglast von 2000 t an Bord.
(Bild: Dillinger Hütte)

Errichterschiffe arbeiten ohne Unterbrechung mehrere Monate auf dem Meer am Auf-, Um- oder Abbau von Offshore-Plattformen, verlegen kilometerlange Rohre oder montieren Offshore-Windanlagen. Mit 180 m Länge, 32 m Breite und 25.812 BRZ zählen die OSA Goliath und ihr Schwesterschiff, die Sampson, zu den weltweit größten Schwerlastschiffen dieser Art. Insgesamt drei Krane kommen an Bord zum Einsatz – neben dem Schwerlastkran MTC 78000 von Liebherr mit einer maximalen Traglast von 2000 t noch zwei weitere mit 100 t und 70 t Hebekraft.

Für die OSA Goliath entwickelte das Liebherr-Werk Nenzing den ersten Schwerlast-Offshorekran MTC 78000 mit einem maximalen dynamischen Kippmoment von 78000 kNm. Gebaut und auf der OSA Goliath errichtet wurde er anschließend am Liebherr-Standort in Rostock. Bei einer Ausladung von bis zu 35 m kann er seine maximale Tragkraft von 2000 t heben. Mit 74 m Ausladung kann er bis zu 530 t heben und bei seiner maximalen Ausladung von 87 m immerhin noch 500 t. Zusätzlich zum Haupthub verfügt er über zwei Hilfshübe mit Traglasten von 200 t und 50 t. Trotz seiner Größe ist der MTC 78000 als Mastkran mit konventioneller Großwälzlagertechnologie konstruiert, jedoch mit je einem inneren und äußeren Lager auf einer Ebene. Diese Großwälzlager haben einen Durchmesser von neun Metern und sind damit fast doppelt so groß wie sonst übliche Wälzlager dieser Art. Sie verbinden die zehn Meter hohe Grundsäule mit der Drehbühne, die das zentrale Element des Krans darstellt. Auf ihr ruhen zwei Mastteile übereinander, deren Durchmesser sich von 8,50 m unten bis auf 3,80 m an der Spitze verjüngt. Da auch alle Maschinen, Winden etc. oberhalb des Drehkranzes eingebaut sind, ist der Kran sogar bei voller Last um 360° drehbar. Zu seinem Eigengewicht von 1790 t tragen die Grundsäule mit 370 t, das Mastunterteil mit 250 t, das Mastoberteil mit 160 t und der 89 m lange Ausleger mit 311 t bei. Mit seinen rund 70 t ist im Vergleich dazu der Drehkranz geradezu ein Leichtgewicht. Der Vier-Horn-Haken am Haupthub bringt stattliche 66 t auf die Waage.

Bildergalerie

Für die Konstruktion des MTC 78000 lieferte die Dillinger Hütte insgesamt 1400 t Dillimax-Stähle, davon 1200 t hochfeste Grobbleche mit Mindeststreckgrenzen von 690 MPa. 900 t dieser hochfesten Grobbleche wurden zudem nach besonderer Kundenspezifikation produziert. Dazu zählen 200 mm dicke Bleche, durch die der Gittermastausleger an seinem hinteren, immerhin zehn Meter breiten Ende mit nur zwei, je 500 mm dicken und 730 mm langen Bolzen am Mast befestigt wurde. Jeder dieser Bolzen wiegt 1,1 t. Durch das Gewicht des Auslegers und die eingeleiteten Kräfte der Hublast entstehen enorme Spannungen, denen der Stahl an diesem neuralgischsten Punkt des Krans dauerhaft standhalten muss.

Auch zur Fertigung des Drehkranzes waren die hochfesten Grobbleche der Dillinger Hütte unverzichtbar. Sie tragen die enormen Kräfte im Mast in den Schiffsrumpf ab, wodurch Spannungen in Blechdickenrichtung entstehen. Zusätzliche Spannungen verursacht das Schweißen der Drehkranzsegmente, da die steife Konstruktion das Schrumpfen beim Abkühlen verhindert. Mit Grobblechen in Z-Güte in bis zu 145 mm Dicke und Größen, die nur die Dillinger Hütte in dieser Güte liefern kann, wurde hier eine ebenso wirtschaftliche wie zuverlässige Lösung gefunden.

Diese Bleche werden aus hochfestem Stahl mit sehr geringem Anteil an unerwünschten Begleitelementen wie Schwefel gefertigt. Vergossen in Brammen oder Blöcke von weltweit unerreichter Dicke, wird er anschließend durch Walzen mit 11.000 t Walzkraft bis in den Kern homogenisiert und zusätzlich wasservergütet. Die Größe der Bleche ermöglichte, dass der Drehkranz mit einem Durchmesser von 9,20 m aus nur vier Segmenten à 35 t gefertigt werden konnte. Dadurch wurden Zeitaufwand und Kosten für die Schweißarbeiten um bis zu 50 % reduziert. (qui)
