Softema Assistent vereinfacht die sicherheitsgerichtete Anwendungsprogrammierung

Von Andreas Otto*

Anbieter zum Thema

Sicherheitsrelevante Applikationssoftware ist ein entscheidender Faktor für die Zuverlässig der installierten Sicherheitstechnik. Bei der Entwicklung dieser Software gibt der Softwareassistent Softema entsprechende Hilfestellung. Um dessen Handhabung zu erlernen, stellt Phoenix Contact passende Dienstleistungen zur Verfügung.

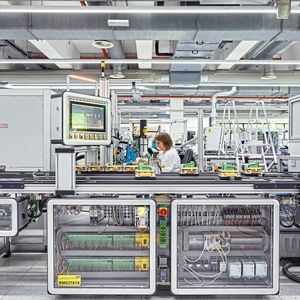

(Bild: Phoenix Contact)

Im Bereich der Automatisierung kamen die ersten sicherheitsrelevanten Steuerungen vor mehr als einem Vierteljahrhundert auf den Markt. Was damals noch als Exot galt, ist heute in zahlreichen Maschinen und Anlagen zu finden. Safety-SPS unterscheiden sich auf den ersten Blick meist schon durch die gelbe Farbgebung von den Standardsteuerungen.

Doch es gibt ein viel bedeutenderes Differenzierungsmerkmal: Im Inneren der Safety-SPS schlagen oftmals zwei „Herzen“. Das bedeutet, dass zwei Prozessoren den Programmablauf kontrollieren und lediglich im Einklang miteinander die Ausgänge freigeben, die dann zum Beispiel Bewegungsabläufe sicher starten und stoppen können.

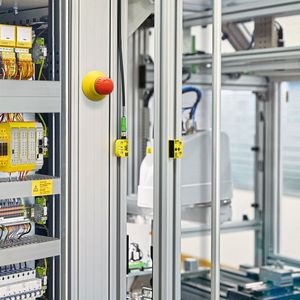

Bildergalerie
Bildergalerie mit 5 Bildern

Der Vorteil der sicherheitsrelevanten Steuerung liegt in der Flexibilität, sicherheitsrelevante Verknüpfungen zu realisieren. Damit ist die Safety-SPS auch Teil der Sicherheitskette, wenn es darum geht, die Sicherheits- und Gesundheitsschutzanforderungen umzusetzen. Vor diesem Hintergrund wurde die Sicherheitssteuerung entsprechend vom Steuerungshersteller konstruiert und beispielsweise für das Sicherheitslevel SIL 3 gemäß der internationalen Norm IEC 61508 zertifiziert. Bei der Anwendungssoftware kommt diese Aufgabe hingegen dem Hersteller der Applikation zu.

Die Anforderungen an die Softwareentwicklung kann der Applikateur den Normen zur funktionalen Sicherheit entnehmen. Im Anwendungsbereich der Maschinenrichtlinie sind das die EN ISO 62061 und die DIN EN ISO 13849-1. Letztere wird im Maschinenbau häufig bevorzugt angewandt. Dabei unterscheidet die Norm verschiedene Performance Level (PLr), die als Vorgabe für die Sicherheitsfunktion in der Risikobeurteilung ermittelt wurden. Die Einstufung erstreckt sich von PLr a bis zu PLr e für Gefährdungen mit einem großen Risiko.

Programmiersprache mit eingeschränktem Sprachumfang

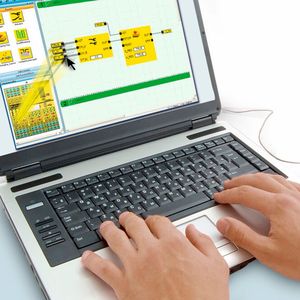

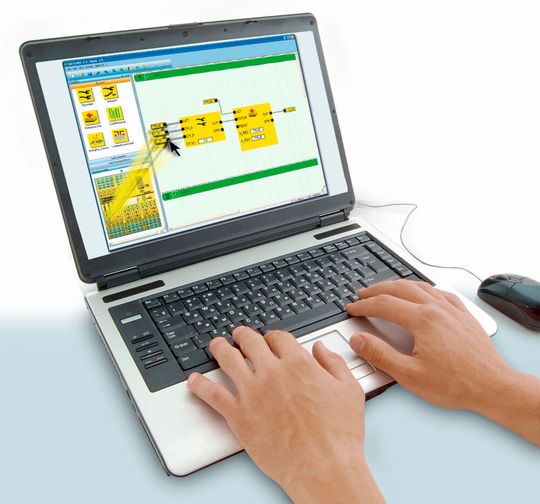

Applikationssoftware mit eingeschränktem Sprachumfang (LVL - Limited Variability Language).
Applikationssoftware mit eingeschränktem Sprachumfang (LVL - Limited Variability Language).
(Bild: Phoenix Contact)

Der notwendige Performance Level (PLr) ist ebenfalls ausschlaggebend für das Erstellen der Applikationssoftware der Sicherheitssteuerung. In Kapitel 4.6 der DIN EN ISO 13849-1 gibt es generelle Basisanforderungen, die für jeden Performance Level zutreffen. Sie werden durch sogenannte zusätzliche Anforderungen ergänzt, welche ab einem Performance Level PLr c einzuhalten sind. In diesem Zusammenhang wird davon ausgegangen, dass die Applikationssoftware in einer Programmiersprache mit eingeschränktem Sprachumfang (LVL – Limited Variability Language) – und hier vorzugsweise einer grafischen Programmierung – zum Einsatz kommt. Handelt es sich andererseits um einen uneingeschränkten Sprachumfang (FVL – Full Variability Language), wird auf die wesentlich umfangreicheren Entwicklungs- und Validierungsprozesse gemäß der Sicherheitsgrundnorm IEC 61508 verwiesen.

Die meisten Sicherheitssteuerungen stellen dem Anwender daher nur einen eingeschränkten Sprachumfang zur Verfügung. Das heißt, dass sie zum Beispiel keine Programmschleifen und -sprünge unterstützen, damit das Softwareprogramm übersichtlich und wartbar bleibt. Die Trennung der sicherheitsbezogenen und nicht-sicherheitsbezogenen Applikationssoftware ist ebenso wichtig, denn die reine Prozesssteuerung wird im Regelfall öfter modifiziert. Manchmal nimmt der Programmierer sogar noch kurz vor der Inbetriebnahme Änderungen vor. Bei der Nutzung zertifizierter Sicherheitssteuerungen – wie den Safety-SPS von Phoenix Contact – ist diese Trennung gegeben und mit einer eindeutigen Prüfsumme geschützt.

Erstellung gemäß vereinfachtem V-Modell

Beginnend mit der Spezifikation lässt sich für die Generierung der sicherheitsrelevanten Applikationssoftware das vereinfachte V-Modell anwenden. Eine modulare und strukturierte Programmierung gehört auch zu den grundlegenden Prinzipien zur Fehlervermeidung und -beherrschung ebenso wie die Validierungsplanung der programmierten Sicherheitsfunktionen unter den möglichen Betriebszuständen. Anpassungen an der sicheren Applikationssoftware stellen im Projektverlauf keine Seltenheit dar. Deshalb ist die normative Anforderung zur Definition von geeigneten Entwicklungsaktivitäten hinsichtlich der Softwareänderung sehr gut nachvollziehbar. Neben den zuvor genannten Basisanforderungen gibt es weitere zusätzliche Anforderungen, die ab dem Performance Level PLr c verlangt werden.

Die Abfrage, ob die Anforderungen gemäß DIN EN ISO 13849-1 umgesetzt worden sind, ist ebenfalls in den Softwareassistenten Sistema des Instituts für Arbeitsschutz der Deutschen Gesetzlichen Unfallversicherung (IFA) integriert. Dort lautet die Abfrage wörtlich: „… sicherheitsbezogene Software nach Abschnitt 4.6 entwickelt bzw. keine Software vorhanden“. Von den Anwendern wird die Realisierungsabfrage häufig schnell mit einem Häkchen bestätigt.

Services

Entwicklung und Prüfung sicherheitsrelevanter Applikationssoftware

Die Maschinenrichtlinie fordert die Einhaltung der Sicherheits- und Gesundheitsschutzanforderungen. Dazu gehört auch die ordnungsgemäße Integration von Sicherheitsfunktionen als risikomindernde Maßnahme. Kommt dabei sicherheitsrelevante Applikationssoftware zum Einsatz, ist dies ein entscheidender Faktor für die Zuverlässigkeit der Sicherheitsfunktion. Anwender sind aber oftmals unsicher, wie die normative Entwicklung und Prüfung der sicherheitsrelevanten Applikationssoftware gestaltet werden muss. Phoenix Contact bietet deshalb entsprechende Dienstleistungen an, die auf verschiedene Weise unterstützen. Abgedeckt wird ein breites Spektrum von der Schulung bis zur Erstellung der kompletten Nachweisdokumentation inklusive der Validierung und Wirksamkeitsprüfung der Sicherheitsfunktion. Die Grundlage hierfür bilden die normativen Anforderungen der DIN EN ISO 13849-1

Im Rahmen seiner Service-Dienstleistungen hat das Team des Competence Center Services von Phoenix Contact allerdings festgestellt, dass diese Anforderungen nur teilweise oder gar nicht umgesetzt worden sind. Dies hat das IFA erkannt und abgesehen vom Softwareassistenten Sistema für die sicherheitsrelevante Hardware seit März 2022 eine kostenfreie Software für die normativen Softwareanforderungen bereitgestellt: Softema. Der Softwareassistent Softema basiert auf einer Matrixmethode, mit der die Verschaltung der Sicherheitslogik und alle erforderlichen Validierungsaktivitäten spezifiziert werden. Eine eingebaute Benutzerverwaltung ermöglicht eine rollenbasierte Bearbeitung des Softema-Projekts und bietet so auch Schutz vor unberechtigten Änderungen.

Jetzt Newsletter abonnieren

Verpassen Sie nicht unsere besten Inhalte

Mit Klick auf „Newsletter abonnieren“ erkläre ich mich mit der Verarbeitung und Nutzung meiner Daten gemäß Einwilligungserklärung (bitte aufklappen für Details) einverstanden und akzeptiere die Nutzungsbedingungen. Weitere Informationen finde ich in unserer Datenschutzerklärung.

Aufklappen für Details zu Ihrer Einwilligung

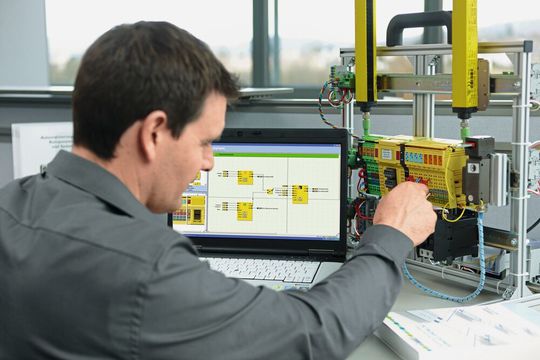

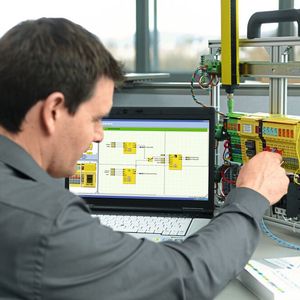

Die Simulation der sicherheitsrelevanten Applikationssoftware ermöglicht eine frühzeitige Fehlererkennung.
Die Simulation der sicherheitsrelevanten Applikationssoftware ermöglicht eine frühzeitige Fehlererkennung.
(Bild: Phoenix Contact)

Mit Softema erhalten die Anwender eine Methodik zur Realisierung der Anforderungen gemäß DIN EN ISO 13849-1. Ergänzend zu den projektspezifischen Softema-Daten, wie der Cause-&-Effect-Matrix, stehen projektübergreifende Stammdaten zur Verfügung, die für weitere Softema-Projekte übernommen werden können. Dabei handelt es sich beispielsweise um die Programmierregeln, Personendaten und die Beschreibung der Funktionsbausteine. Interessierte Anwender können die Handhabung des Softwareassistenten in den Softema-Kochbüchern nachlesen. Darüber hinaus bieten Phoenix Contact und andere Unternehmen bereits Softema-Seminare an, in denen das Handling an praktischen Beispielen erlernt wird.

Integration in den Entwicklungsprozess

Ab einer gewissen Anzahl und Komplexität der Sicherheitsfunktionen erweist sich der Einsatz einer programmierbaren Sicherheitssteuerung gegenüber dem klassischen Sicherheitsrelais als vorteilhaft. Die Programmierung der Sicherheitssteuerung unter Berücksichtigung der normativen Anforderungen gibt dem Anwender eine Hilfestellung, systematische Fehler bei der Erstellung der sicherheitsrelevanten Applikationssoftware frühzeitig zu detektieren. Auf diese Weise lassen sich gefahrbringende Situationen im Arbeitsalltag vermeiden. Es ist also notwendig, die normativen Anforderungen in den Entwicklungsprozess zu integrieren.

* Andreas Otto ist Safety & ICS Security Consultant im Competence Center Services bei Phoenix Contact Deutschland GmbH in Blomberg
