Trägerkonstruktion Windkraft auf leisen Sohlen

Offshore-Windengergieanlagen (OWEA) lassen sich jetzt mit der innovativen Stahlrohrsystemlösung PREON marine von Vallourec & Mannesmann Tubes geräuscharm im Meeresboden verankern.

Anbieter zum Thema

Gutekunst Federn

ILME GmbH

ATE Antriebstechnik und Entwicklungs GmbH & Co. KG

Vallourec & Mannesmann Tubes V & M Deutschl.GmbH

Wenn OWEAs, durch das Einrammen von Pfählen gegründet werden, ist das immer auch mit Lärm verbunden. Für die Tierwelt stellt dies eine erhebliche Belastung dar. Der Grenzwert, der von den Genehmigungsbehörden festgelegt wird, liegt in Deutschland bei 160 db – das ist lauter als ein startender Düsenjet. Dies einzuhalten ist heute trotz erheblichen technischen Aufwandes nicht immer möglich.

Durch die neue Rohrsystemlösung PREON marine von Vallourec & Mannesmann Tubes verringert sich die Lärmbelastung auf ca. 75 db, vergleichbar mit einer Fahrradklingel. Gegenüber Schwerkraftfundamenten, die Fußballfeldgroße Flächen verbrauchen wird ein wesentlich geringeres Areal benötigt. Das ist nicht nur umweltverträglicher als die bisherigen Möglichkeiten, sondern eröffnet durch schnelle und kostengünstige Installation wirtschaftlich neue Perspektiven. Unternehmen können mit PREON marine Gebiete in der Nord- und Ostsee erschließen, die selbst den strengen deutschen Regelungen unterliegen.

„Die neue Lösung wird einen entscheidenden Beitrag zur Energiewende in Deutschland leisten. Vallourec & Mannesmann Tubes bietet hier eine umweltschonende, zeit-, material- und somit kostensparende Lösung bei der Errichtung von Offshore Windparks an“, sagt Andreas Denker, Managing Director der Industry Division von Vallourec.

Die Europäische Windenergie Agentur (EWEA) sagt für 2020 eine in der Nord- und Ostsee installierte Leistung von 40 GW voraus. Aktuell liefern die leistungsstärksten Turbinen 5 MW Strom. Hieraus ergibt sich ein Zubau bis 2020 von rund 8000 OWEAs. Für 2030 rechnet die EWEA mit einer offshore installierten Leistung von 150 GW. Das wären dann noch einmal mehr als 20.000 zu errichtende OWEAs.

Das Gewicht klug verteilen

Ob Jacket, Tripod oder Tripile – bisher ruhte jede Konstruktion zur Verankerung der Offshore-Windenergieanlagen auf einem oder wenigen Pfählen, die mit etwa 3000 Hammerschlägen bis zu 60 m tief in den Meeresboden gerammt wurden. Das sicherte den festen Stand.

PREON marine, die neue zum Patent angemeldete Rohrsystemlösung von Vallourec & Mannesmann Tubes, verteilt die aufzunehmenden Lasten der OWEA anders: Die Tragwerkskonstruktion aus nahtlosen Mannesmann-Stahlbau-Hohlprofilen (MSH-Profile) besitzt eine polygonale Grundfläche. Pro Ecke werden bis zu drei Verpresspfähle aus Stahl in den Meeresboden gebohrt und verankert werden. Durch die konstruktive Struktur von PREON marine reicht es aus, die mit einem Gewinde versehenen Verpresspfähle nur ca. 20 m tief in den Boden einzubringen. Gegenüber Rammpfählen haben die Verpresspfähle einen deutlich geringeren Außendurchmesser.

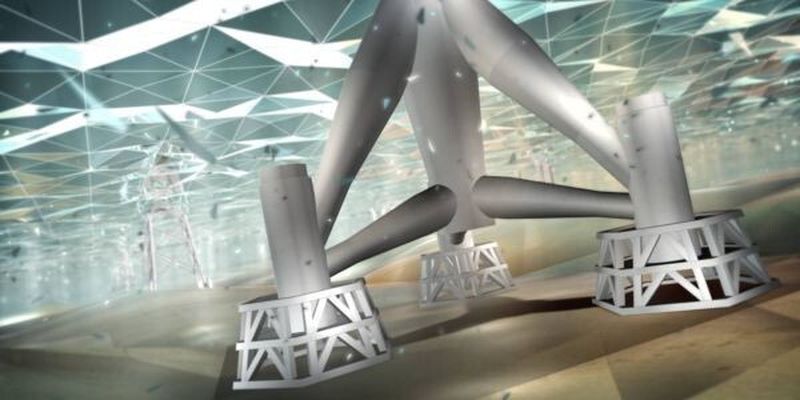

Mit PREON marine lässt sich daher mit weit weniger Kraft, sehr viel leiser, mit wesentlich weniger Materialeinsatz und deutlich schneller ein tragendes Fundament errichten – zum Wohle der Umwelt und der Unterwassertierwelt.

Die Lösung wird dazu beitragen, die Klimaschutzziele der Bundesregierung zu erreichen. Bis 2050 soll Windkraft die Hälfte des benötigten Stroms in Deutschland erzeugen. Dafür will die Bundesregierung die Kapazitäten On- und Offshore von heute 25 auf 85 Gigawatt erhöhen. (jv)
