Automatisierung Wie die Pharmaindustrie mit intelligenter Formatverstellung schneller umrüstet

Von Jürgen Schuh

Anbieter zum Thema

Bei wachsender Produktvielfalt eine hohe Flexibilität der Anlagen gewährleisten. Vor dieser Herausforderung steht die pharmazeutische Produktion. Warum eine intelligente Formatverstellung ein Faktor sein kann, der Umrüstzeiten bei Produktwechseln deutlich reduziert.

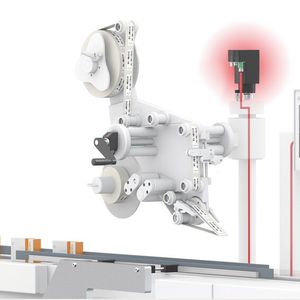

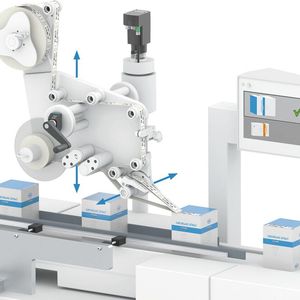

Die Formatverstellung über einer Etikettiermaschine in der pharmazeutischen Produktion kann ein entscheidender Faktor in Sachen Anlagenverfügbarkeit sein.
Die Formatverstellung über einer Etikettiermaschine in der pharmazeutischen Produktion kann ein entscheidender Faktor in Sachen Anlagenverfügbarkeit sein.
(Bild: Siko)

In der Pharmaindustrie gilt es, stets die optimalen Maschineneinstellungen zu wählen. Eine Herausforderung ist hierbei, bei wachsender Produktvielfalt und immer geringeren Chargengrößen eine hohe Flexibilität der Anlagen zu gewährleisten. Wettbewerbsvorteile wie Effizienz, Produktqualität und Prozesssicherheit lassen sich deshalb nur mit automatisierten, vernetzen Lösungen bewerkstelligen. Wie gelingt also der Schritt in Richtung Pharma 4.0?

Mit intelligenter Formatverstellung zu Pharma 4.0

Eine intelligente Formatverstellung kann ein entscheidender Faktor in Sachen Anlagenverfügbarkeit sein. Mit einer optimierten Formatverstellung können Umrüstzeiten bei den Produktwechseln reduziert und die Prozesssicherheit erhöht werden. Der Hersteller von Sensoren und Positioniersystemen Siko stellt hierfür verschiedene Möglichkeiten vor – von rein mechanischen Positionsanzeigen, bis hin zu vollautomatisierten Positionierantrieben.

Bildergalerie
Bildergalerie mit 9 Bildern

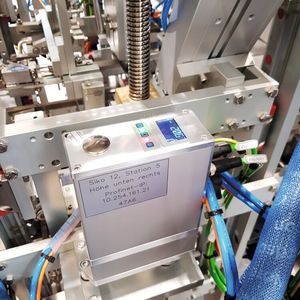

Automatisiert das Risiko minimieren

In der pharmazeutischen Herstellung findet Formatverstellung überall statt, insbesondere bei Verpackungsprozessen, Kennzeichnung oder der Inspektion von Produkten. Immer wenn für ein neues Produkt die Maße an der Maschine geändert werden müssen, handelt es sich um eine Verstellung des sogenannten Formats – ob händisch über eine Kurbel oder automatisiert per Stellantrieb.

Bei einer Veränderung der Maschineneinstellungen ist stets Vorsicht geboten, da sich Fehler einschleichen und so das Produktergebnis negativ beeinflussen können. Eine überwachte oder gar automatisierte Formatverstellung minimiert das Risiko fehlerhafter Einstellungen und kann Prozesse flexibler gestalten.

Die Vorteile einer optimierten Formatverstellung im Überblick:

  • Eine hohe Wiederholgenauigkeit, sodass Medikamente stets in gleicher Form und Qualität produziert werden.
  • Schnellere Umrüstzeiten und damit eine höhere Prozessgeschwindigkeit.
  • Die Effizienz kann gesteigert und die Kosten gesenkt werden.
  • Eine höhere Prozesssicherheit.

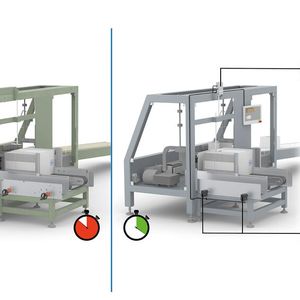

Welche Unterschiede es bei der Formatverstellung gibt

Unterschieden wird zwischen manueller, überwachter und automatischer Formatverstellung. Welche Art des Formatwechsels am besten geeignet ist, hängt von den Anforderungen ab: Je häufiger Formate verstellt werden müssen und je qualitativ anspruchsvoller die Produktion ist, desto sinnvoller ist der Einsatz von überwachten oder automatisierten Positioniersystemen.

Die manuelle Formatverstellung:

Bei der manuellen Formatverstellung sind sowohl mechanische als auch elektronische Positionsanzeigen im Einsatz, die den Ist-Wert der aktuellen Position angeben. Sie eignen sich für Basismaschinen mit eher seltenen Verstellungen. Die gängigen mechanisch-digitalen Siko-Positionsanzeigen sind präzise, gut ablesbar und werden für jede Applikation spezifisch konfiguriert.

Elektronische Positionsanzeiger haben gegenüber den mechanischen den Vorteil, dass sie frei programmierbar sind. Parameter wie Spindelsteigung, Kommastellen, Drehrichtung, Einbaulage oder Nutzung im Winkelmodus lassen sich bequem konfigurieren. Dabei sind mechanische und elektronische Varianten anbaukompatibel.

Die überwachte Formatverstellung:

Eine überwachte Formatverstellung wird durch busfähige elektronische Positionsanzeigen mit Soll-Wert-Vorgabe ermöglicht, die in die Maschinensteuerung eingebunden sind. Ist- und Soll-Werte werden zwischen den einzelnen Positionsanzeigen und der übergeordneten Steuerung mit Hilfe einer Rezeptverwaltung ausgetauscht und abgeglichen. Die Anlage wird erst dann wieder angefahren, wenn alle Soll- und Ist-Werte an den Anzeigen übereinstimmen. Ausschuss oder Beschädigungen an Anlagenteilen werden so vermieden. Die Verstellung der Achsen wird bei dieser Variante immer noch manuell durchgeführt; die Überwachung der korrekten Einstellungen erfolgt elektronisch.

Die elektronischen Positionsanzeigen verfügen über LED-Leuchten, die den Positionsstatus für den Bediener darstellen: Grüne Leuchten stehen für „Position korrekt“, rote Leuchten signalisieren „Position nicht korrekt“. Zudem beinhaltet das Display eine integrierte Pfeilrichtungsanzeige, die angibt, in welche Richtung die Verstellung zu erfolgen hat.

Eine überwachte Formatverstellung kann in der pharmazeutischen Produktion beispielsweise bei häufig zu verstellenden Anlagen für Kartoniermaschinen oder bei der Kennzeichnung von Produkten hilfreich sein. Eine relativ neue Entwicklung sind Track & Trace-Anlagen, über die verschreibungspflichtige Arzneien mit einer nachverfolgbaren Kennzeichnung versehen werden müssen. Dabei werden verschiedenste Prozesse wie Drucken, Lesen, Etikettieren und Wiegen und damit zahlreiche Verstellungen durchlaufen. Die Prozesssicherheit kann mit der überwachten Formatverstellung erhöht werden.
