Antriebssystem Weltweit größtes Direktantrieb-Förderbandantriebssystem

Redakteur: Dipl.-Ing. (FH) Sandra Häuslein

Siemens liefert das weltweit größte Direktantrieb-Förderbandantriebssystem für die peruanische Cuajone-Mine des US-Bergbauunternehmens Southern Copper Corporation (SCC). Im Zuge der Modernisierungsmaßnahmen werden bis 2016 ein neues Bandanlagensystem und ein neuer Kreiselbrecher errichtet.

Anbieter zum Thema

Heidrive GmbH
OSWALD Elektromotoren GmbH
Franke GmbH
Siemens AG

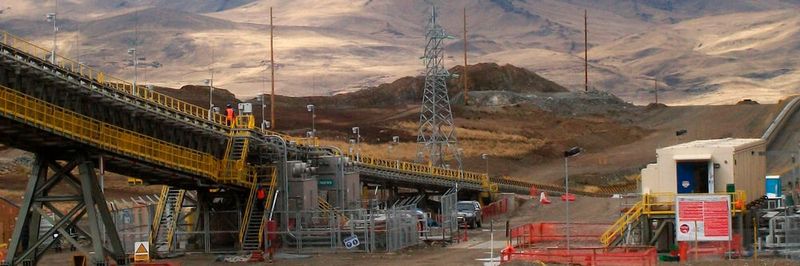

Die Siemens-Division Drive Technologies liefert das getriebelose Antriebssystems für die Bandförderanlage der peruanischen Kupfermine Las Bambas.
Die Siemens-Division Drive Technologies liefert das getriebelose Antriebssystems für die Bandförderanlage der peruanischen Kupfermine Las Bambas.
(Bild: Siemens)

Die neue Bandanlage soll eine Eisenbahnlinie zum Transport des Erzes aus der Mine zur Aufbereitungsanlage ersetzen. Das Integrated Drive System (IDS) für das weltweit leistungsstärkste Direktantrieb-Förderbandantriebsystem mit insgesamt 12.000 kW Leistung stammt von Siemens. Der Direktantrieb soll eine Effizienzsteigerung um 3 % ermöglichen und zudem Wartungsaufwand und -kosten reduzieren, da auf Verschleißteile wie Kupplungen, Motorlager und Getriebe verzichtet werden kann. Förderband und Kreiselbrecher werden von Thyssen Krupp Industrial Solutions geliefert.

Mitte 2014 wurde Siemens von Thyssen Krupp damit beauftragt, an die Mine Cuajone in Peru das elektrische Paket zu liefern. Das Auftragsvolumen für Siemens umfasst einen zweistelligen Millionen-Euro-Betrag. Bisher wurde das Erz zur Weiterverarbeitung aus der Mine mit einer Bahnverbindung über die 6 km lange Strecke zur Aufbereitungsanlage transportiert. Die bestehende Bahnverbindung wird nun durch eine effiziente Bandanlage und einen Kreiselbrecher ersetzt, für die Siemens die Automatisierung, Energieverteilungseinrichtungen und Antriebstechnik bereitstellt. Dabei setzt Siemens neben herkömmlichen Antrieben vor allem auf integrierte Antriebssysteme (IDS) mit Direktantrieben. Sie ermöglichen den Einsatz eines durchgehenden Förderbandes. So kann auf Übergabestationen verzichtet werden, was zu einer Reduktion von Störanfälligkeit, Wartungsintensität und Kosten führen soll.

Fünf integrierte Antriebssysteme

Die Bandanlage besteht aus drei Einzelabschnitten, die mit insgesamt fünf integrierten Antriebssystemen ausgestattet werden. Für das größte Band werden zwei Direktantriebe mit jeweils 6000 kW Leistung – bestehend aus einem langsam laufenden Synchronmotor und einem Sinamics-SL150-Umrichter – geliefert. Die zwei kleineren Zu- und Abfuhrbänder werden mit zwei 500-kW-Niederspannungsmotoren mit rückspeisefähigen Niederspannungsfrequenzumrichtern Sinamics S150 und einem 1200-kW-Mittelspannungsmotor angetrieben. Die Umrichter und Motoren sowie die Getriebe und Kupplungen für diese Antriebe stammen von Siemens. Die Automatisierungskomponenten sowie Antriebs- und Energieverteilungstechnik werden in elektrischen Schalthausmodulen (E-house) bereitgestellt.

Siemens lieferte bereits 2013 ein Antriebssystem für ein HPGR-System (High Pressure Grinding Rolls) der Anlage in der Cuajone Mine. SCC betreibt Minen und metallverarbeitende Fabriken in Peru und Mexiko. Dazu gehören die Toquepala- und die Cuajone-Kupfer-Minen in Südperu. Das Unternehmen fördert und produziert verschiedene Kupfersorten, Molybdän, Zink, Gold sowie Silber und investiert zudem in die Erforschung und Nutzbarmachung der Rohstoffvorkommen in Peru, Mexiko und Chile. (sh)
