Gehäuselager Selbstausdehnende Madenschrauben garantieren festen Sitz auch bei starken Vibrationen

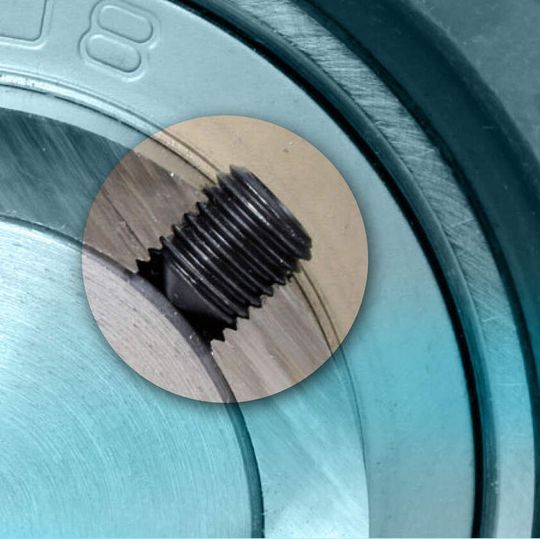

Die Besonderheit der Befestigungslösung Bullet-Point-Set-Screw (BPSS) der Findling Wälzlager GmbH, Karlsruhe, sind selbstausdehnende Madenschrauben mit abgerundeter Spitze. Auch bei starken Vibrationen, Schwingungen, Stoßbelastungen oder sehr hohen Geschwindigkeiten gewährleistet das Befestigungssystem dauerhaft einen festen Sitz des Gehäuselagers auf der Welle.

Anbieter zum Thema

isel Germany GmbH

a.b.jödden gmbh

KISSsoft AG

Findling Wälzlager GmbH

Maden- bzw. Schneidschrauben gehören bei der Befestigung von Lagertechnik auf Wellen zu den Standardlösungen. Eine Senkung in der Welle, die entweder vorher angebracht wird oder beim Festziehen der Schraube durch Druck entsteht, sorgt dabei für einen festen Sitz. Der japanische Gehäuselagerspezialist FYH hat dieses System in seiner Bullet-Point-Set-Screw-Befestigungslösung im Detail optimiert und die Spitze der Madenschraube ähnlich wie bei einer Kugelschreibermine abgerundet, damit keine Beschädigungen an der Welle entstehen. Darüber hinaus lässt sich die Schraube nun besser lösen und erneut festziehen – im Unterschied zu konventionellen Schrauben stumpft die Spitze im Betrieb nicht ab und sitzt auch nach mehrfachem Lösen wieder fest auf der Welle.

Anders als die so genannten Kugeldruckschrauben zeichnet sich die Bullet-Point-Set-Screw durch eine patentierte Neuerung aus: Aufgrund des speziellen Designs expandiert die Madenschraube beim Einschrauben durch den Druck der Kugelspitze auf die Welle im Durchmesser, das Gewinde erweitert sich und klemmt sich sicher im Lagerinnenring fest. Ein Lockern oder Ausdrehen durch Schwingungen wie bei Schrauben mit leichtem Gewindespiel ist somit ausgeschlossen.

In einem Vibrationstest lieferte die Bullet-Point-Set-Screw mit mehr als 3.000 h Standzeit ein deutlich besseres Ergebnis als eine abgerundete, nicht selbstausdehnende Stellschraube (Ball Point) mit 2.500 h sowie eine Stellschraube mit Spitze (W Point) mit 1.100 h Die neue Befestigungsart ist mittlerweile Standard in den Produkten von FYH und ersetzt bei Findling Wälzlager schrittweise die bisherige konventionelle Lösung.

Die spezielle, im Detail optimierte Befestigungslösung prädestiniert die Premium-Gehäuselager für Applikationen, bei denen die Welle durch Vibrationen, Stoßbelastungen oder hohe Geschwindigkeiten oder Unwuchten Schwingungen unterliegt. Unter rauen Betriebsbedingungen reduziert sich das Beschädigungspotenzial an der Welle und der Stellschraube deutlich und die Funktion des Lagers bleibt länger erhalten. (ud)
