Zulieferer der Automobilindustrie, OEMs sowie mittelständische Fertigungsunternehmen setzen Spin-Fire seit Jahren ein, um mit Kunden, Lieferanten und Partnern verlässliche native 3D-CAD-Daten aus Siemens NX, Creo, Catia, Solidworks, JT oder Step auszutauschen, zu analysieren und aufzubereiten. Spin-Fire CAD-Viewer liefert auch Analysewerkzeuge für anspruchsvolle Untersuchungen mit Funktionen wie u.a. Messen, Bemaßungen, Wandstärkenanalyse, Explosionsdarstellung und Markups.

Actify Spin-Fire wird weiterhin als Einzelplatz- und Floatinglizenzen für kleinere Unternehmen angeboten. Für viele Unternehmen, wie zum Beispiel die Wisa Werkzeug- und Formenbau GmbH lohnt sich die Spin-Fire-Enterprise-Firmenlösung:

CAD-VISUALISIERUNG

Mit unternehmensweiter CAD-Visualisierung Vorsprung ausbauen

Datenpotenziale im Unternehmen heben

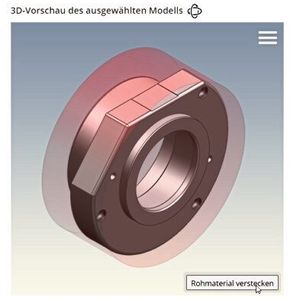

Die Software-Suite Simus Classmate enthält Werkzeuge, mit denen Industrieunternehmen die verborgenen Potenziale in ihren CAD- und ERP-Datenbeständen heben können. Mit der aktuellen Version 10.8 hat Simus Systems die Benutzerfreundlichkeit und Wirksamkeit der Module weiter erhöht, heißt es: Von der Strukturierung und Bereinigung der Datenbestände bis zur komfortablen Synchronisation mit SAP eröffnen die Tools nachhaltigen Nutzen in Konstruktion, Arbeitsvorbereitung, Kalkulation, Einkauf und Stammdatenpflege.

Die Grundidee hinter Simus Classmate ist die Verbesserung der Datenqualität:

• Das Modul Classmate CAD setzt bei den Datenbeständen der gängigen 3D-Systeme an: Die automatische Klassifizierung von Modellen und Bauteilen anhand von Geometrieelementen und Metadaten schafft Ordnung, ermöglicht so den schnellen Zugriff auf bestehende Lösungen und reduziert so den Konstruktionsaufwand. Dazu wurde eine neue Feature-Erkennung bei der Flächenauswahl geschaffen.

• Das Pendant zur Bereinigung, Strukturierung und Klassifizierung textlicher Datenbestände heißt Classmate Data. Seine automatischen Routinen werden in wenigen Schritten mit umfangreichen Stammdaten fertig. Eindeutige Datensätze ohne Dubletten, einheitliche Schreibweisen und Formate sowie aktuelle und vollständige Beschreibungen werden durch individuell anpassbare Regelwerke nachhaltig implementiert. So entstehen korrekte Übersetzungen, zuverlässige Suchergebnisse und die hohe Datenqualität für alle folgenden Digitalisierungsschritte.

• Classmate Plan analysiert CAD-Modelle, um die zukünftigen Herstellkosten zu berechnen. Ausgehend von den Geometrie- und Textinformationen werden nahezu alle maschinenbautypischen Herstellverfahren erkannt. Die neue Version erweitert diese um Spritzguss, 3D-Druck, Nibbeln und das Biegen von Profilen. Die neue automatische Rohteilermittlung soll Konstrukteure zusätzlich im Entwicklungsprozess unterstützen. Anhand der Kosteninformationen aus internen und externen Quellen werden Bauteile und Baugruppen kalkuliert, die Ergebnisse übersichtlich präsentiert.

Mehr Infos zu Simus Classmate.

Konstruktionsleiter Forum

Produktentwicklung neu denken

Der Schlüssel für den Erfolg eines Unternehmens liegt in Konstruktion und Entwicklung. Hier entstehen innovative Produkte, die die Wettbewerbsfähigkeit sichern. Doch kennen Sie die Herausforderungen der Produktentwicklung im 21. Jahrhundert?

Das Konstruktionsleiter Forum will Konstruktions- und Entwicklungsleiter für Hürden sensibilisieren, sowie Tools und Methoden aufzeigen, um innovative Ideen strukturiert zu entwickeln und den Produktentstehungsprozess so schlank und effizient wie möglich zu gestalten.

Jetzt informieren

Digitale Unterstützung für die Konstruktion von Blechbauteilen

Die 2020 als Start-up aus Trumpf ausgegründete Optimate GmbH möchte Lohnfertigern und Metallbauern in der Blechbearbeitung ermöglichen, nachhaltiger zu konstruieren, Kosten zu senken und effizienter zu produzieren. Dazu analysiert und optimiert die Lösung Blechbauteile mithilfe von KI.

Gelangt ein nicht fertigbares Bauteil erst einmal unbemerkt ins NC-Programm und auf die Maschine, ist dadurch womöglich die Prozesssicherheit gefährdet. Im Extremfall bemerkt der Maschinenbediener das auch nicht, Werkzeuge oder gar ganze Maschinen fallen aus. Aufgrund dieser Unsicherheiten tasten sich Arbeitsvorbereitung (AV) und Maschinenbediener oft nur langsam an die Bearbeitung heran. In der Regel geht viel Zeit ins Land, um mit der eigenen AV sowie der Konstruktion des Auftraggebers zu klären, ob das Blechbauteil angepasst werden darf. Anschließend muss es neu konstruiert werden und erst dann geht das optimierte Bauteil in die Produktion. Der Kundenauftrag und dessen Auslieferung verzögern sich.

Formgebung

Sechs Tipps zur Optimierung von Konstruktionen

Mit der smarten Cloud-Lösung von Optimate lassen sich mit wenigen Klicks Konstruktionszeichnungen im Step- oder .SLDPRT- und .SLDASM-Format auf die Web-App hochladen und KI-basiert auf Machbarkeit und Optimierungspotential prüfen. Bisher konnten Optimate-Nutzer Baugruppen auf die App hochladen, um die Anzahl der Einzelteile zu ermitteln.

Seit Kurzem wird eine Baugruppe komplett in ihre Einzelteile zerlegt und auf Machbarkeit und Optimierungspotential hin analysiert. Die Konstruktionszeichnung der analysierten Einzelteile kann dann auch per Klick heruntergeladen und ins eigene CAD- bzw. NC-Programm übernommen werden. „In der Optimate App ist das relevante Blechwissen hinterlegt und der Anwender bekommt realistische Tipps, ob und wie sich die Einzelteile einer Baugruppe wirtschaftlich und prozesssicher fertigen lassen“, erklärt Jonas Steiling das Vorgehen. Gerade bei Baugruppen sei meist noch eine Rücksprache mit der Konstruktion erforderlich. Enthält die Baugruppe beispielsweise ein Einzelteil, bei dem die Mindestschenkellänge unterschritten wird, lässt es sich nicht fertigen und Optimate erkennt dies.

Neues für die Prozesskette Blech mit Trumpf-Maschinen

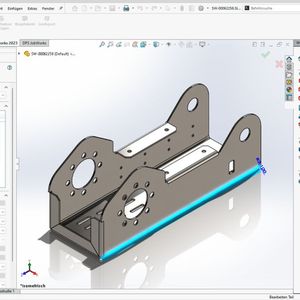

Die von der DPS Software entwickelte Lösung Tops-Works, die in Solidworks integrierte Lösung für die Prozesskette Blech mit der Tru-Tops-Reihe von Trumpf, hat ein Update erhalten. In der neuen Version 2023 werden, neben der Kompatibilität zu Solidworks 2023, jetzt auch die Trumpf Tru-Tops Boost Version 14 und 15 sowie Tru-Tops Classic Version 12 unterstützt. Erstmalig kommt mit der neuen Version das Berechnungsmodul TBS (Tru Bending Simulation) von Trumpf zum Einsatz, welches noch genauere Verkürzungswerte liefert und weitere Materialien zur Verfügung stellt, heißt es.

Tops-Works verbindet Solidworks mit den Programmiersystemen der Blechbearbeitungsmaschinen von Trumpf und stellt so die Durchgängigkeit der Prozesskette „Blech“ von der Konstruktion bis zur Fertigung sicher. Präzise Blechabmessungen innerhalb von Solidworks sind mit Tops-Works kein Problem.

• TBS für das CAD Plugin Tops-Works ermöglicht eine durchgängige Prozesskette hinsichtlich der Biegetechnologiedaten von der Konstruktion bis zum fertigen Teil. Tops-Works passt das 3D-Modell so an, dass es dem späteren realen Blechteil exakt entspricht. Es greift auf die eigenen Verkürzungswerte oder die Verkürzungswerte von Trumpf zurück. Damit können bereits in der Konstruktion die genauen Verkürzungswerte und Biegeradien aus Tru-Tops Boost genutzt werden. Damit wird Zeit gespart und aufwendige Anpassungen entfallen.

• Der anschließende Export im Trumpf-eigenen GEO-Format erleichtert die Weitergabe an die Blechbiegemaschine. Sollten Stanzungen eingebracht werden, unterstützt Tops-Works hier ebenfalls. Mit Hilfe des Solidworks Bibliotheksfeature und Formwerkzeugen können Blechumformungen und Ausstanzungen im 3D platziert und somit im GEO-Format abgebildet werden und an den eigenen Maschinen als Bearbeitungsmuster durchführt werden.

• Bei der Erstellung von Fertigungszeichnungen kann Tops-Works eine Biegetabelle einfügen, die fertigungsrelevante Informationen beinhaltet und so die Fertigung unterstützt. Tops-Works besitzt eine Programmier-Schnittstelle (API), mit der Tops-Works in kundenspezifische Prozessabläufe integriert werden kann. Ergänzend kann die Automatisierungslösung DPS JobBox genutzt werden, um Tops-Works, Solidworks und weitere Programme zu automatisieren.

(ID:49483620)
