Positioniertisch Schwere Lasten dynamisch und sicher positionieren

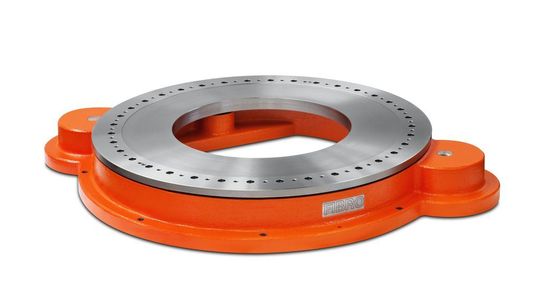

Speziell für Rohbauanwendungen in der Automobilindustrie wurde der modular aufgebaute Schwerlastpositioniertisch Fibromat entwickelt, der große und schwere Teile oder Vorrichtungen zügig und präzise positioniert.

Anbieter zum Thema

halstrup-walcher GmbH

Franke GmbH

ILME GmbH

FIBRO GmbH

Speziell für Rohbauanwendungen in der Automobilindustrie hat Rundtischspezialist Fibro einen modular aufgebauten Schwerlastpositioniertisch entwickelt, der große und schwere Teile oder Vorrichtungen zügig und präzise positioniert. Der lebensdauergeschmierte und wartungsfreie Fibromat wird über eine Stirnradverzahnung angetrieben und ist auf Wunsch mit pneumatischer Indexierung ausgestattet.

Im Gegensatz zu konventionellen Positioniertischen mit Zylinderkurve ist das Getriebe beim Fibromat nicht selbsthemmend, so dass die Kraft bei einem plötzlichen Stromausfall oder Notstopp nicht auf die Kurve übertragen wird. Schäden an der Mechanik des Rundtischs sind damit ausgeschlossen. Zudem schwingt sich der Tisch selbst bei großen Aufbauten während der Positionierung nicht auf.

Aufgrund des modularen Konzepts haben Anwender und Konstrukteure bei der Wahl des Motors vollkommen freie Hand. Ohne Motor kann der Rundtisch manuell oder über einen Roboter angetrieben werden. Mit einem Antrieb ausgestattet, deckt der Positioniertisch rund 80 Prozent aller möglichen Anwendungen ab. Mit zwei parallelen Antrieben lassen sich kürzere Schaltzeiten realisieren oder das Regelverhalten bei großen Lasten optimieren.

Stoppzeit von nur 0,8 Sekunden bei zwei Antrieben

Die Anzahl der Motoren hat auch Auswirkungen auf die Notstoppzeiten. So vergehen beispielsweise bei einer Schalttellerdrehzahl von 8 min-1 und einem Trägheitsmoment von 16.000 kgm² mit einem Antrieb 1,6 s bis zum Stillstand, mit zwei Antrieben sinkt die Stoppzeit auf extrem kurze 0,8 s. Die Antriebe sind so platziert, dass sie sich mit minimalem Aufwand ohne Demontage der Anschlusskonstruktion nach unten ausbauen lassen.

In der Grundversion ist der Rundtisch mit einem Asynchron-Servogetriebemotor mit vorkonfiguriertem Antriebsumrichter ausgestattet. Ebenso gut können alle anderen gängigen Motortypen der bekannten Hersteller eingesetzt werden. So lässt sich der Fibromat mit Hilfe von Synchron-Servomotoren auch als zusätzliche Achse auf einen Roboter synchronisieren und mit dem gleichen Befehlssatz wie der Roboter ansteuern. Speziell für robotergestützte Anwendungen verfügt der Positioniertisch standardmäßig über eine große, zentrale Mittenbohrung.
