Normteil Schnell und sicher Werkstücke positionieren

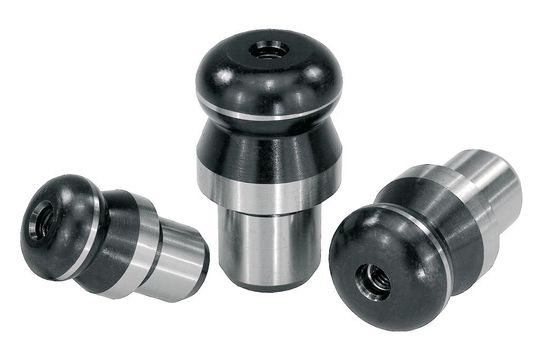

Der Aufnahmebolzen mit Kugelansatz von Heinrich Kipp Werk beschleunigt den Fügevorgang, ohne dass auf Präzision bei der Positionierung verzichtet werden muss.

Anbieter zum Thema

a.b.jödden gmbh

Heinrich Kipp Werk GmbH & Co. KG

Bei den Aufnahmebolzen mit Kugelansatz von Heinrich Kipp Werk handelt es sich um Positionierelemente, mit denen Werkstücke in Aufnahmebohrungen zur Weiterbearbeitung positioniert oder Bauteile zueinander gefügt werden. Sie beschleunigen den Fügevorgang, ohne auf Präzision bei der Positionierung verzichte zu müssen.

Über den Kugelansatz wird zuerst eine Vorzentrierung vorgenommen. Dabei darf das Werkstück oder Bauteil durchaus schräg aufgesetzt werden. Der Kugelansatz verhindert die Klemmneigung, auch Schubladeneffekt oder Stick-slip genannt. Die dem Kugelansatz folgende Fügeschräge bringt das Werkstück auf den Punkt in Position. Im letzten Viertel erfolgt die exakte Positionierung.

Um ein Überbestimmen zu vermeiden, bietet sich an, dass in einer Aufnahmebohrung ein Bolzen mit kompletten Querschnitt (Form A oder B) und in der zweiten die abgeflachte Ausführung (Form C oder D) eingesetzt wird.

Die eingearbeitete Gewindebohrung bietet die Möglichkeit, die Aufnahmebolzen mit Hilfe eines Abziehwerkzeugs komfortabel aus einer Sacklochbohrung wieder zu demontieren

Auch das Nachrüsten von bestehenden Vorrichtungen ist problemlos möglich. Die Aufnahmedurchmesser reichen von 8 mm bis 50 mm – das Standardprodukt ersetzt somit auch bisherige Sonderlösungen. Gehärteter und geschliffener Werkzeugstahl oder wahlweise geschliffener und oberflächengehärteter Edelstahl ermöglichen den Einsatz auch in aggressiven Medien. (jv)
