Für hohe Stückzahlen

Neue pneumatische Spannelemente für Bearbeitungsmaschinen vorgestellt

| Redakteur: Bernhard Richter

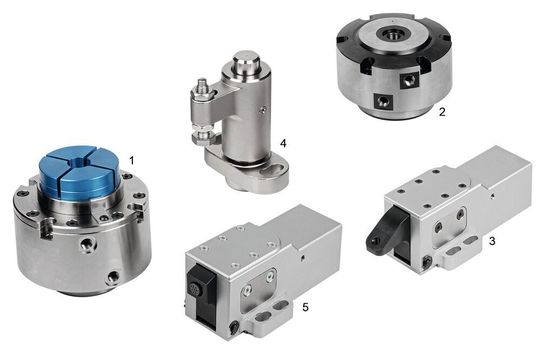

Kipp Spannelemente pneumatisch sind vor allem für den Einsatz in Bearbeitungsmaschinen geeignet.
Kipp Spannelemente pneumatisch sind vor allem für den Einsatz in Bearbeitungsmaschinen geeignet. (Bild: Kipp)

Das Heinrich Kipp Werk hat neue Spannelemente ins Sortiment aufgenommen. Die Neuheiten arbeiten pneumatisch und sind für den Einsatz in Bearbeitungsmaschinen gedacht. Die Teilautomatisierung soll bestimmte Prozesse erheblich vereinfachen.

Der Formspanner pneumatisch von Kipp besteht aus einem Spannkörper aus Vergütungsstahl und einer Spannzange aus Aluminium. Nach dem Anschrauben des Spannkörpers an die gewünschte Vorrichtung wird die Spannzange durch Druckluft an den Markierungen „Öffnen“ oder „Schließen“ pneumatisch entriegelt oder verschlossen. Ein einfacher Wechsel der Spannzange erlaubt das schnelle und sichere Spannen verschiedener Werkstücke mit unregelmäßigen Konturen.

Öffen und Schließen durch Druckluft

Die Nutzung des Zugspanners pneumatisch sieht eine Verschraubung des Werkstücks mit einem Spannbolzen vor. Anschließend erfolgt das Öffnen und Schließen durch das Anlegen von Druckluft an den gekennzeichneten Anschlüssen. Ein weiterer Anschluss dient zum Ausblasen und Reinigen der Auflagefläche. Zusätzlich kann über diese Schnittstelle eine Abfrage durchgeführt werden, ob das Werkstück auf der Fläche aufliegt. Der Zugspanner pneumatisch kann zudem als Nullpunkt-Spannsystem verwendet werden.

Wissen ist Wettbewerbsvorteil! Bleiben Sie auf dem Laufenden: Mit unserem Newsletter informiert Sie die Redaktion der konstruktionspraxis immer Dienstag und Freitag zu Themen, News und Trends aus der Branche.
Jetzt abonnieren!

Unterscheidungsmerkmal der Produkte Niederzugspanner pneumatisch, Schwenkspanner pneumatisch und Seitenspanner pneumatisch ist die Richtung, von der die zu bearbeitenden Werkstücke gespannt werden. Beim Niederzugspanner pneumatisch erfolgt die Spannung von oben. Der Schwenkspanner pneumatisch verfügt über eine Schwenkfunktion, die ein freies Einlegen, Entnehmen und Spannen der Werkstücke von oben ermöglicht.

Optimale Zugänglichkeit gestattet der Seitenspanner pneumatisch: Durch die seitliche Spannung ist die obere Bearbeitungsfläche frei von Störkanten.
