Hubsystem

Neue Montageprofile mit integriertem Spindel-Motor-System

| Redakteur: Bernhard Richter

Mit den Montageprofilen Movotec SMS-I-40x80 und SMS-B-45x90 bringt Suspa zwei modulare Systemlösungen zur Höhenverstellung auf den Markt. Damit realisiert das Unternehmen eine sehr kompakte, elektromechanische Höhenverstellung, die auf dem Markt bisher einzigartig ist. Das Besondere daran: Die Spindelantriebe sind in die Aluminium-Montageprofile integriert. So können die SMS-Aktuatoren direkt als höhenverstellbare Hubelemente in Anlagen und Arbeitsplatzsystemen verbaut werden.

Firmen zum Thema

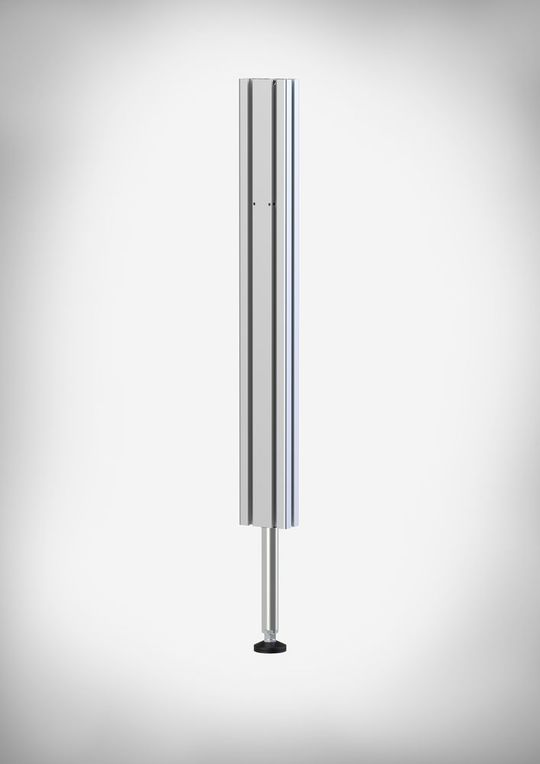

Voll integriertes Movotec Montageprofil mit SMS-Hubsystem.
Voll integriertes Movotec Montageprofil mit SMS-Hubsystem.
(Bild: Suspa )

Auf Basis der Movotec SMS-Höhenverstellung (Spindel-Motor-System) entwickelte Suspa zwei Profil-Hubsysteme. Für die Anwender sind die neuen Modelle Movotec. SMS-I-40x80 und SMS-B-45x90 sollen komfortabler im Montage-Handling sein, denn die SMS-Aktuatoren sind in die profile integriert. Die eloxierten Aluminiumprofile haben einen Durchmesser von 29 mm, um die Baugruppe mit Antrieb aufzunehmen. Das modulare System wird mit Profil und integriertem Movotec SMS Hubsystem geliefert. Durch die Standardmaße 45 mm x 90 mm und 40 mm x 80 mm sind sie mit marktüblichen Profilen und Befestigungssystemen kompatibel.

Kompakt, stabil, variabel

Beide Montageprofile weisen eine flache Seite ohne vorgefertigte Nuten auf. Das ist in der Regel die Außenseite, die für keinerlei Anbauten vorgesehen ist. Durch dieses Schema entsteht ein kompakter, stabiler Bauraum, während viele andere Hubsysteme deutlich größer sind – bis zum doppelten Bauraum bei automatischen Verstelllösungen.

Bildergalerie

Eine weitere Besonderheit des SMS Montageprofils ist ein seitlicher Kabelabgang im Profil. Dieses ist so konstruiert, dass der Kunde selbst wählen kann, ob das Kabel zur rechten oder zur linken Nut herausgeführt werden soll. Auf diese Weise ist das Kabel „aufgeräumt“. Kommt das Montageprofil z. B. in Arbeitstischen zum Einsatz, kann die Tischplatte ans Profil angebunden werden, ohne das Kabel einzuklemmen.

Für unterschiedliche Einsatzbereiche in Anlagen und Arbeitsplätzen gibt es die beiden Montageprofile mit integriertem SMS in unterschiedlichen Hub-Varianten und Längen: Bei einem Hub von 150 mm beträgt die eingefahrene Länge 510 mm, die ausgefahrene 660 mm. Bei der Ausfertigung mit 200 mm Hub, beträgt die eingefahrene Länge 560 mm, die ausgefahrene 760 mm. Die Variante mit 300 mm Hub ist eingefahren 660 mm und ausgefahren 960 mm lang. Bei 400 mm Hub ergibt sich eine eingefahrene Länge von 760 mm bzw. ausgefahren von 1160 mm.

Seminartipp LED-Beleuchtung in der Praxis: Basiswissen zu elektrotechnischen Erfordernissen von LED-Leuchten
Anmeldung: b2bseminare.de/elektrotechnik/led-beleuchtung-in-der-elektrotechnischen-praxis/

Durch das integrierte SMS-Hubsystem kann es eine maximale Hub- und Haltelast von 150 kg bewegen und in zwei verschiedenen Geschwindigkeiten arbeiten. Bei Volllast, also 150 kg pro Aktuator, bewegt sich die Hubsäule mit 8 mm/s, bei der halben Last von 75 kg entsprechend mit doppelter Geschwindigkeit von 16 mm/s. Als integrierte Systemlösung optimiert es den Montageprozess bei Herstellern von Arbeitsplatzsystemen und Anlagenbauern, weil das SMS Hubsystem direkt im Profil verbaut ist.
