Schraube Kostengünstige Alternative zum Schweißen

Mit der Systemlösung RIVTEX hat Arnold Umformtechnik und Arnold & Shinjo eine Alternative zu herkömmlichen Schweißverfahren entwickelt. Das System reduziert die Teilekosten für die Montage und erfüllt dennoch alle Qualitätserfordernisse.

Anbieter zum Thema

mbo Oßwald GmbH & Co KG Metallbearbeitung - Verbindungstechnik

Arno Arnold GmbH

Georg Martin GmbH

Arnold Umformtechnik GmbH & Co. KG

Beim RIVTEX-System sind die Bolzen und Muttern unverlierbar in die einbaufertige Blechkomponente eingepresst. Es ist charakterisiert durch hohe Verdrehmomente und große Ausdrückkräfte. Der durch intelligente Werkzeugtechnologie gesteuerte Verbindungsvorgang bleibt im Pressvorgang integriert und ersetzt damit mindestens einen kompletten Arbeitsgang. Spürbare Kostensenkungen lassen sich in industriellen Montageprozessen ausschließlich über die gesamte Prozesskette realisieren.

Unverlierbare Verbindungselemente

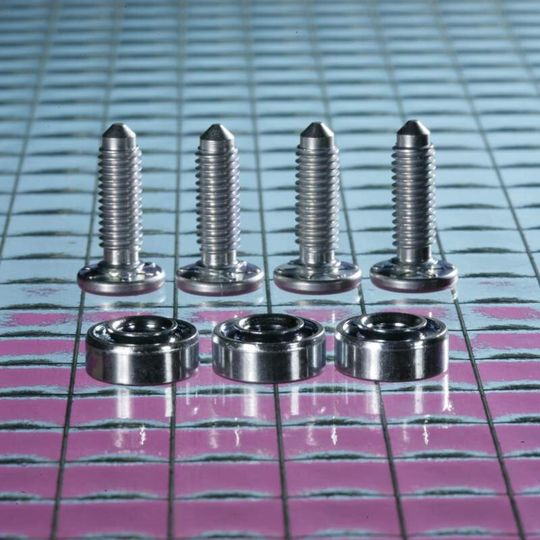

Das RIVTEX-Programm besteht aus Einpressbolzen und selbstschneidenden Einstanzmuttern und erfüllt alle Anforderungen für die Bearbeitung von Stahl- und Aluminiumblechen mit einer Stärke von weniger als 1 Millimeter. Die RIVTEX-Verbindungselemente sind unverlierbar, weil sie fest in das Blechformteil eingepresst werden. Mit ihrem großen Haftungsbereich sind sie extrem stabil gegenüber Ausdrückkräften und Drehmomenten und entwickeln so einen eigenen Ausfallschutz. Die Verbindungen ersetzen Schweißarbeiten und die damit verbundenen Umweltgefährdungen. Die Oberflächen des Einsatzumfeldes werden geschont, Schweißspritzer werden vermieden, so dass sich zusätzliche Nacharbeiten nach der Applikation erübrigen. Die angesichts einer 90-prozentigen Verzinkungsquote bei Schweißarbeiten an Stahlblechen entstehenden Korrosionsrisiken können durch die Alternative RIVTEX ausgeschlossen werden.

Im Gegensatz zu Schweißschrauben und Schweißmuttern können die Verbindungselemente zeitgleich zum Stanzen und Pressen des Bleches appliziert werden. Arnold & Shinjo bietet standardisierte Werkzeug- und Zuführtechnik, mit der sich mehrere Verbindungselemente in einem einzigen Hub einstanzen lassen. Die RIVTEX-Elemente können in schnell laufenden Werkzeugen genau so verarbeitet werden wie in einer Transferpresse oder einer Pressenstraße. (jup)
